10.如图所示，先直接用多用电表测定该电池的电动势，在正确操作的情况下，其电池的

电动势约为____V

11.为了比较精确地测定该电池的电动势及内

阻．现在实验室准备了以下器材：A待测电池（内阻约为0.5Ω）B电流传感器G(相当于电流表：满偏电流

3. 0mA，内阻Rg=150Ω)C电流传感器A(相当于电流表：量程0~0.6A，内阻RA≈1Ω)D滑动变阻器R1(阻值范围0一20Ω，额定电流2A)E滑动变阻器R2(阻值范围0—200Ω，额定电流1A)F定值电阻Ro(阻值为850Ω)，开关一个，导线若干．则：

  ①为了能尽量准确地进行测量，同时考虑到实验操作的方便，实验

中应选用的滑动变阻器为____（选填仪器代号）．

  ②根据题意，在保证安全和测量准确性的条件下，在虚线方框内画

出实验电路图．并在图中标出所选器材的代号（其中部分已画出）．

  ③某同学利用实验测得的数据以I2为横坐标，以Il为纵坐标，

选取适当标度，画出了如图所示的图像，该电池的电动势为

____V，内阻为    Ω(保留二位有效数字)．

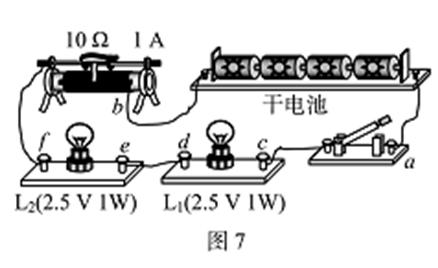

8．①图7是某同学连接的实验电路实物图。

若L1、L2灯都不亮，他采用下列两种方法进行故

障检查，应用多用电表的直流电压挡进行检查，那

么选择开关应置于    量程。

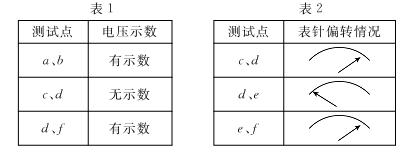

9.该同学测试结果如表1所示，在测试a、b间电压时，红表笔应接触 a  （填“a”或“b”）。根据测试结果，可以判定出故障是    。

10.将开关断开，再选择欧姆挡测试，测量结果如表2所示，那么进一步检查出现的故障是

25.选取多用电表的直流电压10V挡，将两表笔直接接到电池的正、负两极，指针偏转情况如图，由此可知其电动势约为_________V。是否可以利用多用电表的欧姆挡直接粗测其内阻，答：__________（选填“可以”或“不可以”）

26.现要更加准确测量其电动势和内电阻，实验室备有下列器材：

A．电流表（量程0.6A，内阻为3Ω）

B．电压表(量程3V,内阻为3kΩ)

C．电压表(量程30V,内阻为30kΩ)

D．定值电阻R1=500Ω

E．定值电阻R2=5000Ω

F．滑动变阻器(阻值范围0~30Ω)G．开关及导线

①该实验中电压表应选________，定值电阻应选_________(均选填选项前的字母序号)

②在方框中画出实验电路图，并将实物连线图    补充完整。

③若将滑动变阻器打到某一位置，读出此时电压表读数为U，电流表读数为I，则电源电动势和内阻间的关系式为___          ___。

24.当他闭合开关时发现，无论怎样调节变阻器，电流表都没有示数，反复检查后发现电路连接完好，估计是某一元件损坏，因此他拿来多用电表检查故障，他的操作如下：
①断开电源开关S，②将多用表选择开关置于×1Ω档，调零后，红黑表笔分别接R0两端，
读数为10Ω，③将多用表选择开关置于×10Ω档，调零后，将红黑表笔分别接电阻箱两端，发现指针读数如图所示，则所测阻值为        Ω，然后又用多用电表分别对电源和开关进行检测，发现电源和开关均完好．由以上操作可知，发生故障的元件是        ．

25. 在更换规格相同的元件后重新连接好电路．
改变电阻箱的阻值R，分别测出阻值为R0=10Ω的定值电阻的电流I，下列三组关于R的取值方案中，比较合理的方案是       （选填方案编号1、2或3）．

26.根据实验数据描点，绘出的图象是一条直线．若直线的斜率为k，在坐标轴上的截距为b，则该电源的电动势E=        ，内阻r=        （用k、b和R0表示）．

23．用多用电表粗测电阻丝的阻值，当用“×10”档时发现指针偏转角度过大，他应该换用_________档（填“×1” 或“×100”），进行一系列正确操作后，指针静止时位置如图所示。

24．把电流表G与电阻箱串联改装成量程为3V的电压表使用，则电阻箱的阻值应调为R0＝_________Ω。

25．用改装好的电压表和题中提供的器材，设计一个测量电阻丝Rx阻值的实验，要求电阻丝Rx两端电压能从零连续可调。根据实验要求，请将图中电路图补画完整。

26．用刻度尺测得电阻丝的长度为L，用螺旋测微器测得电阻丝的直径为d。电路闭合  后，调节滑动变阻器的滑片到合适位置，电流表G的示数为I1，电流表A的示数为I2，请用已知量和测得量的字母符号（各量不允许代入数值）写出计算电阻率的表达式ρ＝_________。

22.多用电表的内部简化电路图如图所示．S为单刀多掷开关，通过操作开关，接线柱O可以接通1，也可以接通2、3、4、5或6．下列说法正确的是         。（全填对得3分，错一个扣1分。本小题扣完为止）

23.通过测量找到发光二极管的负极。雅楠同学做了如下两步具体的操作：第一，将多用电表选择开关旋转到电阻挡的×1档，经过　　  之后，他把红表笔接在二极管的短管脚上，把黑表笔接在二极管的长管脚上，发现二极管发出了耀眼的白光；然后他将两表笔的位置互换以后，发现二极管不发光．这说明二极管的负极是　　   （填写“长管脚”或者“短管脚”）所连接的一极．

24.雅楠同学琢磨了一下，然后又依次用电阻挡的×1档，×10档，×100档，×1K档分别进行了二极管导通状态的准确的测量，他发现二极管发光的亮度越来

越　　     （填写“大”或者“小”）

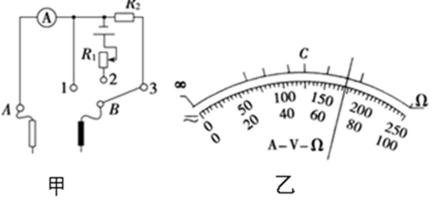

25.选择开关接1时，指针在图乙所示位置，则其读数为         。另一次测量时，选择开关接3，指针位置仍如图乙所示，则其读数为

26.选择开关接2时，多用电表是一个倍率为“×10”的欧姆表，若图乙中C处的刻度值为15，则甲图中电源的电动势为       V。使用较长时间后，电源电动势降低到1.4V，在此情况下，经欧姆调零后，测得某电阻为180Ω，则这个电阻的真实值是___      ___Ω

24．选取多用电表的直流电压10V挡，将两表笔直接接到电池的正、负两极，

指针偏转情况如图所示，由此可知其电动势约为_________V。是否可以利用多用电表的欧姆挡直接粗测电源内阻．答：_________（选填“可以”或“不可以”）

25.现要更加准确测量其电动势和内电阻。实验室备有下列器材： A)电流表A （量程0．6A，内阻为3Ω）B )电压表Vl （量程3V,内阻为RVl＝3kΩ）  C)电压表V2 （量程30V，内阻为Rv2＝30kΩ）D)定值电阻R1＝500Ω                E．定值电阻R2＝5000Ω   F )滑动变阻器R（阻值范围0～30Ω）  G．开关及导线

①该实验中电压表应选________．定值电阻应选_______。（均选填选项前的字母序号）

②在方框中画出实验电路图

③将实物连线图补充完整

④若将滑动变阻器打到某一位置，读出此时电压表读数为U，电流表读数为I，则电源电动势和内阻间的表达式为（要求无系统误差）__________________。

11.开关S断开时，选择多用表电阻×1档，进行欧姆调零后测量小灯泡的电阻，指针位置如图乙所示，则小灯泡的电阻R1=   ▲    Ω。

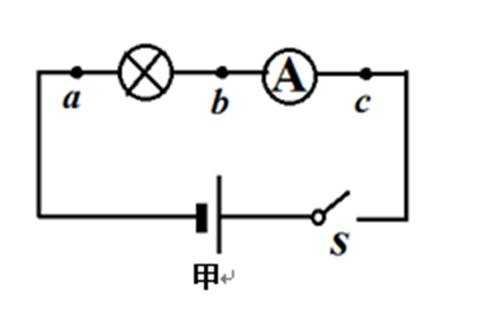

12.闭合开关S，选择合适的电压档，用伏安法对小灯泡发光时的电阻进行一次测量，由图甲可知，与a相连接的应该是多用电表的   ▲  （填“红表笔”或“黑表笔”），多用表另一表笔分别与甲图中的b、c相连接，测得的电压、电流分别为U1、I1和U2、I2。本实验另一表笔与   ▲   （填“b”或“c”）连接较好，小灯泡发光时的电阻R2=    ▲    （用题中的已知量表示）。
