1
题型:简答题
|
简答题 · 10 分

10.要测一阻值约为100欧的电阻,现提供以下实验器材:

A.电流表A1(量程50mA,内阻r1=100Ω)

B.电流表A2(量程100mA,内阻r2大约为40Ω)

C.电流表A3(量程3A,内阻r3大约为0.1Ω)

D.滑动变阻器R(0-10Ω,额定电流2A)

E.直流电源E(12V,内阻不计)

F.导电材料样品Rx(电阻Rx约为100Ω)

G.开关一只,导线若干

(1)请选择合适的仪器,其中应当选用的电流表是    。

(2)在下慢矩形框中画出最佳实验电路图,并标明所选器材前的字母代号。

(3)说明各测量的物理意义,并用符号表示,然后用已知物理量的符号和测量量的符号来表示样品的阻值=__________________

正确答案

(1)A2

(2)见解析

(3)

解析

本题中给定的电源电动势为12V,内阻不计,可以估算出电路中最大电流为120mA,故电流表选择A2,设其读数为I2;给定的滑动变阻器最大阻值仅为10Ω,小于待测电阻阻值,应选择分压接法;本题中并为给定电压表,可以考虑用已知阻值的电流表替代电压表,这里我们选择A1,其阻值确定,故可以通过读出的A1的电流与自身电阻的乘积得出待测电阻的电压,设A1的读数为I1,则其测定的电压值为I1r1,再结合电流表A1、A2的阻值综合分析可得出实验电路如析图-23所示。则:Rx=其中,I1I2分别为电流表A1和A2的读数

考查方向

本题考查电学实验-电阻的测量。

解题思路

1、由给定的电源电动势估算出电路的最大电流,选择合适的电流表,使得读数不能超过量程,且量程不能太大,造成读数不准;

2、根据题干要求例如:“从零开始”或滑动变阻器给定的阻值选择合适的控制电路:分压或限流;

3、按照题目要求画出电路图,用符号表示出题目要求的结果。

易错点

1、电表量程选取不当;

2、控制电路选取不当;

3、电流表的内外接法混淆;

知识点

伏安法测电阻把电流表改装成电压表
1
题型:简答题
|
简答题 · 9 分

现有一满偏电流为500μA,内阻为1.2×103Ω的灵敏电流计,某同学想把它改装成中值电阻为600Ω的欧姆表,实验室提供如下器材:

A、一节干电池(标准电动势为1.5V) B、电阻箱R1(最大阻值99.99Ω) C、电阻箱R2(最大阻值999.9Ω)D、滑动变阻器R3(0—100ΩE、滑动变阻器R4(0—1kΩ)F、导线若干及两个接线柱

23.由于电流表的内阻较大,该同学先把电流表改装为量程为0~2.5mA的电流表,则电流计应__联一个电阻箱(填“串”或“并”),将其阻值调为___Ω。

24.将改装后的电流表作为表头改装为欧姆表,请在方框内把改装后的电路图补画完整,并标注所选电阻箱和滑动变阻器的符号(B~E)。

25.用改装后的欧姆表测一待测电阻,读出电流计的示数为200μA,则待测电阻阻值为____Ω。

第(1)小题正确答案及相关解析

正确答案

并;300

解析

将电流计改装为电流表应该并联一个电阻,

考查方向

把电流表改装成电压表

解题思路

根据电表的改装原理可知需并联一个电阻,扩大电流表量程.

易错点

关键理解表的改装原理.

教师点评

本题考查了电流表的改装,在近几年的各省高考题出现的频率较高,常与闭合电路欧姆定律等知识点交汇命题.

第(2)小题正确答案及相关解析

正确答案

解析

改装后的电流表内阻:,把表头改装成中值电阻为600Ω的欧姆表,则需要串联的电阻值为:

R″=600-240=360Ω,所以选择电阻箱R2(最大阻值999.9Ω)和滑动变阻器R4(0-1kΩ),实验电路图如图所示:

考查方向

欧姆表的原理

解题思路

根据中值电阻求出改装欧姆表需要串联的电阻阻值,从而选择电阻箱和选择滑动变阻器,画出实验电路图.

易错点

理解欧姆表的改装原理,中值电阻的含义.

教师点评

本题考查了欧姆表的原理,在近几年的各省高考题出现的频率较高,常与伏安法测电阻等知识点交汇命题.

第(3)小题正确答案及相关解析

正确答案

900

解析

根据

得:

又

所以改装后,当电流表读数为200μA时,表头两端电压Ug=IgRg=0.2mA×1.2kΩ=0.24V,I=5Ig=1mA

所以有

解得:Rx=900Ω

考查方向

欧姆表的原理;闭合电路欧姆定律

解题思路

根据欧姆表的改装原理及串并联电路的特点求解.

易错点

理解实验原理,能正确应用闭合电路欧姆定律和串并联电路的特点进行分析.

教师点评

本题考查了欧姆表的原理,在近几年的各省高考题出现的频率较高,常与伏安法测电阻、闭合电路欧姆定律等知识点交汇命题.

1
题型:简答题
|
简答题 · 9 分

现有一只电压表有刻度但无刻度值,提供以下可选用的器材及导线若干,要求尽可能精确地测量一个电压表的满偏电压Ug。      A.待测电压表V1,满偏电压约3V,内阻=3000Ω,刻度均匀、总格数为N

B.电流表A:量程0.6A、内阻RA约0.1Ω;

C.电压表V2:量程15V、内阻约15kΩ;

D.标准电阻R1=10Ω;

E.标准电阻R2=10kΩ;

F.滑动变阻器R:最大阻值200Ω;

G.学生电源E,电动势15V,内阻不计;

H.开关一个。

11.为了尽可能精确地测量电压表的满偏电压,标准电阻应选                       ,电表应选               (均填器材前面的字母)。

12.方框中已画出部分实验电路图,请你完成剩余的部分电路图,并标上题目中所给仪器的字母代号。

13.测出多组数据,其中一组数据中待测电压表V1的指针偏转了n格,可计算出满偏电压Ug              (用字母表示),式中除题目已给的物理量外,其他字母符号表示的物理量物理意义是____________________。

第(1)小题正确答案及相关解析

正确答案

E     C

解析

待测电压表内阻已知,若能求出电路中的电流即可明确其不同刻度处时的电压,根据格数即可求得满偏电压值;因电压表中允许通过的电流较小,不能用让其与待测电流表相串联,故只能用电压表V2并联的方式测出电压值,而V2量程过大,故应串联一保护电阻;故选择E、C

考查方向

伏安法测电阻.

解题思路

根据题意及给出的仪表进行分析,得出应选择的仪器

易错点

本题为探究型实验,要注意根据题意明确实验原理,注意所给仪器的正确使用,学会分析问题非常关键.

第(2)小题正确答案及相关解析

正确答案

如图;

解析

由题目要求可知,应采用滑动变阻器分压接法;电路如图所示:

考查方向

伏安法测电阻.

解题思路

明确实验中应采用的接法及电路图.

易错点

本题为探究型实验,要注意根据题意明确实验原理,注意所给仪器的正确使用,学会分析问题非常关键.

第(3)小题正确答案及相关解析

正确答案

;电压表V2示数U

解析

若V2示数为U,则流过V1的电流;

待测电压表的示数为:

故满偏电压 :;其中U是直流电压表V的指针指到第n格时,标准电压表V2的读数

考查方向

伏安法测电阻.

解题思路

根据所设计的电路图,利用欧姆定律及串并联电路的规律可得出满偏电压值.

易错点

本题为探究型实验,要注意根据题意明确实验原理,注意所给仪器的正确使用,学会分析问题非常关键.

1
题型:简答题
|
单选题

将E-R图中的实体和联系转换为关系,属于数据库设计中的阶段是( )。

A. insert SC values('99011','C-001',75)
B. insert SC values('99318','A-101',80)
C. insert SC values('99410','E-101',93)
D. insert SC values('99222','E-101',93)

正确答案

C

解析

暂无解析

1
题型:简答题
|
简答题 · 9 分

为了测量某种材料制成的电阻丝Rx的电阻率,提供的器材有:

A.电流表G,内阻Rg=10Ω,满偏电流Ig=3mA

B.电流表A,内阻约为1Ω,量程为0~0.6A

C.螺旋测微器和刻度尺

D.电阻箱R0(0~9999Ω)

E.滑动变阻器R(最大阻值5Ω)

F.电池组E(3V,0.05Ω)

G.一个开关S和导线若干

某同学进行了以下操作:

23.用多用电表粗测电阻丝的阻值,当用“×10”档时发现指针偏转角度过大,他应该换用_________档(填“×1” 或“×100”),进行一系列正确操作后,指针静止时位置如图所示。

24.把电流表G与电阻箱串联改装成量程为3V的电压表使用,则电阻箱的阻值应调为R0=_________Ω。

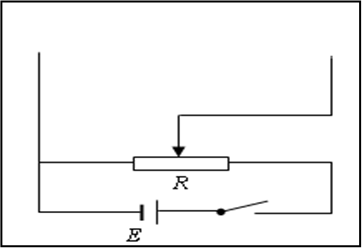

25.用改装好的电压表和题中提供的器材,设计一个测量电阻丝Rx阻值的实验,要求电阻丝Rx两端电压能从零连续可调。根据实验要求,请将图中电路图补画完整。

26.用刻度尺测得电阻丝的长度为L,用螺旋测微器测得电阻丝的直径为d。电路闭合  后,调节滑动变阻器的滑片到合适位置,电流表G的示数为I1,电流表A的示数为I2,请用已知量和测得量的字母符号(各量不允许代入数值)写出计算电阻率的表达式ρ=_________。

第(1)小题正确答案及相关解析

正确答案

×1(2分)

解析

因欧姆表不均匀,要求欧姆表指针指在欧姆表中值电阻附近时读数较准,当用“×10Ω”挡时发现指针偏转角度过大,说明倍率较大,应选择“×1”倍率.

考查方向

多用电表的原理及使用

解题思路

用多用电表测电阻应选择合适的挡位使指针指在中央刻度线附近 .

易错点

欧姆挡的零刻度在表盘的最右边,指针偏转角过大,说明所测电阻较小,所用挡位太大.

第(2)小题正确答案及相关解析

正确答案

990(2分)

解析

将电流表G 与电阻箱串联改装成量程为3V的电压表,而电流表G(内阻Rg=10Ω,满偏电流Ig=3mA);所以改装后的电压表的内阻为:,由于电流表G的内阻Rg=10Ω电阻箱的阻值应调为R0=1000-10=990Ω.

考查方向

把电流表改装成电压表

解题思路

根据电压表的量程为0~3V,结合电流表G(内阻Rg=10Ω,满偏电流Ig=3mA),即可求出电阻箱的阻值.

易错点

根据电压表的改装原理,要与电流G串联变阻箱.

第(3)小题正确答案及相关解析

正确答案

电路图如右(3分)

解析

实验电路图如图所示:

考查方向

伏安法测电阻

解题思路

由题意可知,一电流表与电阻串联当作电压表,因待测电阻阻值较小,因此使用另一电流表外接法,才能减小实验误差,准确得出所测电阻的电流;因为要求电阻丝Rx两端电压能从零连续可调,因此采用滑动变阻器分压器形式.

易错点

按题目要求电压从0连续可调,则变阻器要接成分压器的形式.

第(4)小题正确答案及相关解析

正确答案

(2分)

解析

由电阻定律可知,电阻为:

则电阻率为:

根据欧姆定律有:

所以电阻率为:

考查方向

测定金属的电阻率

解题思路

根据电阻定律求出电阻率的表达式,结合欧姆定律及串并联电路的关系,求出电阻率.

易错点

由串并联电路的关系找到待测电阻两端的电压与电流值,依欧姆定律表示出待测电阻的阻值.

1
题型:简答题
|
单选题

允许年度出口收汇额在等值( )以上,且年度外汇支出额在等值( )以上,享有外汇进出口经营权,财务状况良好,两年内没有违反外汇管理规定的中资企业开立外汇结算账户。

A.1O0万美元;10万美元
B.200万美元;20万美元
C.300万美元;30万美元
D.500万美元;50万美元

正确答案

B

解析

本题考核银行结汇的有关规定。允许年度出口收汇额在等值200万美元以上,且年度外汇支出额为等值20万美元以上,享有进出口经营权,财务状况良好,两年内没有违反外汇管理规定行为的巾资企业开立外汇结算账户,保留一定限额外汇收入。

1
题型:填空题
|
填空题 · 4 分

22.某同学要将一个电流表改装为电压表,他先需要精确测量待改装电流表的内电阻。实验中备用的器材有:A.待改装电流表(量程0~300μA,内阻约为100Ω)B.标准电压表(量程0~3V)C.电阻箱(阻值范围0~999.9Ω)D.电阻箱(阻值范围0~99999.9Ω)E.电源(电动势4V,有内阻)F.电源(电动势12V,有内阻)G.滑动变阻器(阻值范围0~50Ω,额定电流1.5A)H.开关两个、导线若干

如果采用如图2所示的电路测定电流表G的内电阻,并且要想得到较高的精确度。那么从以上备用的器材中,可变电阻R1应选用       ,电源E应选用        。(填选项前的字母符号)

正确答案

D、F

解析

该实验是利用半偏法测量电流表G的内阻,为减小实验的误差,提高实验的精度,结合图2,变阻箱R1接入电路的电阻要比电流表G的内阻尽可能大,故应选用D;为保持电流表能满偏,应选用较大电动势的电源,故电源选择F;

考查方向

半偏法测量电流表的内阻

解题思路

先闭合开关S1,调节电阻箱R1,使电流表G达到满偏,再闭合开关S2,调节电阻箱R2,使电流表G达到半偏,此时电阻箱R2的阻值和电流表G的内阻相等;

易错点

本题关键理解半偏法测理电流表的原理,在闭合开关S2时,要认为电路干路上电流保持不变,所以要选择比电流表内阻大的多的变阻箱与是电流表串联.

知识点

把电流表改装成电压表
1
题型:简答题
|
简答题 · 9 分

要测量一个阻值约为5Ω的电阻Rx,除Rx外可用的器材有:

一个电池组E(电动势6V);

一个滑动变阻器R(0—l0Ω,额定电流1A);

两个相同的电流表G(内阻Rg=1000Ω,满偏电流Ig=l00μA);

两个定值电阻R1、R2

一个电键S、导线若干。

10.本题中需要把其中的一个电流表G改装成3V的电压表,别需要给这个电流表

     (选填“串联”或“并联“)电阻R1,且R1的阻值为____    Ω。

再把另一个电流表G改装成1A的电流表,则需要给这个电流表____(选填“串

联”或“并联”)电阻R2,且R2的阻值约为    Ω。

11.请设计一个测量电路,要求测量尽量准确并使电路能耗较小,画出实验电路图,并将各元件字母代码标在该元件的符号旁(其中题目所给电流表以符号旁加字母G表示)。

第(1)小题正确答案及相关解析

正确答案

串联;29000;并联;0.1

解析

把电流表改装成3V的电压表需要串联分压电阻,串联电阻阻值:把电流表改装成1A的电流表需要并联分流电阻,并联电阻阻值:

考查方向

把电流表改装成电压表

解题思路

把电流表改装成电压表需要串联分压电阻,把电流表改装成大量程的电流表需要并联分流电阻,应用串并联电路的特点与欧姆定律可以求出电阻阻值.

易错点

掌握电表的改装原理是解题的关键,应用串并联电路特点与欧姆定律列式求解.

第(2)小题正确答案及相关解析

正确答案

解析

待测电阻阻值约为5Ω,改装后的电流表内阻约为0.1Ω,电压表内阻为30kΩ,由于电压表内阻远大于待测电阻阻值,电流表应采用外接法,为了使电路能耗较小,滑动变阻器应采用限流接法,电路图如图所示:

考查方向

伏安法测电阻

解题思路

根据题意确定电流表与滑动变阻器的接法,然后作出电路图.

易错点

明确实验的原理,根据误差分析的结论,选择电流表的内外接法是解题的关键,考虑电路能耗的要求,变阻器选择限流接法.

1
题型:简答题
|
单选题

呼吸衰竭病人最早、最突出的表现是 ( )。

A.发绀
B.呼吸困难
C.心率加快
D.血压下降
E.肝、肾功能损害

正确答案

B

解析

[考点] 慢性呼吸衰竭的病因及临床表现[重点等级] ★★

1
题型:简答题
|
简答题 · 7 分

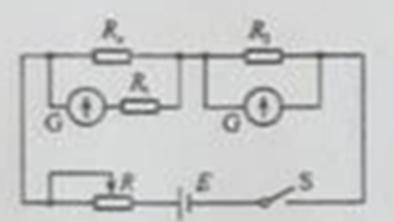

实验室有一破损的双量程电压表,两量程分别是3V和15V,其内部电路如图所示,因电压表的表头已烧坏,无法知道其电学特性,但两个精密电阻完好,测得=2.9kΩ,=14.9kΩ。现有两个表头,外形都与原表头相同,已知表头的满偏电流为1mA,内阻为50Ω;表头的满偏电流0.5mA,内阻为200Ω,又有三个精密定值电阻=50Ω,=100Ω,=150Ω。若保留的情况下,对电压表进行修复,根据所给条件回答下列问题:

12.原表头满偏电流=________ mA,内阻=_________Ω

13.在虚线框中画出修复后双量程电压表的电路(标识出所选用的相应器材符号)

14.某学习小组利用修复的电压表,再加上可以使用的以 下器材:测量一未知电阻的阻值,电流表A量程0~5mA,内阻未知;最大阻值约为100Ω的滑动变阻器;电源(电动势约3V);开关、导线若干。由于不知道未知电阻的阻值范围,学习小组为精确测出未知电阻的阻值,选择合适的电路,将修复后的电压表正确连线接入电路。读得电压表示数为2.40V,电流表示数为4.00mA,则未知电阻阻值为____Ω。

第(1)小题正确答案及相关解析

正确答案

1mA (1分) 100Ω(1分)

解析

由图示电路图可知,电压表量程:

Ig(rg+R1)=3V,

Ig(rg+R2)=15V,

代入数据解得:Ig=1mA,rg=100Ω;

考查方向

闭合电路欧姆定律;串联电路和并联电路

解题思路

根据串联电路特点与欧姆定律求出表头的满偏电流与内阻.

易错点

根据闭合电路欧姆定律结合电压表的量程列方程组.

第(2)小题正确答案及相关解析

正确答案

如图 (2分)(还有连接方法:与串联,再与并联,同样给2分)

解析

修复电压表,表头满偏电流为,Ig=1mA,电阻应为:rg=100Ω,所选的表头与电阻联接后要与原表头的满偏电流Ig,内部电阻rg相同,则需要的实验器材为:表头的满偏电流1mA,内阻为50Ω的表头以及r1,即将表头和r1串联在电路中使用,电路图如图所示:

考查方向

把电流表改装成电压表

解题思路

应用串联电路特点与欧姆定律选择实验器材,根据电压表的改装原理作出电路图.

易错点

修复电压表所选的表头与电阻联接后要与原表头的满偏电流Ig,内部电阻rg相同.

第(3)小题正确答案及相关解析

正确答案

750Ω(2分),实物连线作图(1分)(正负接线柱要接对)

解析

根据题意可明确实验中应采用分压接法,电流表采用外接法,故实物图如图所示:

电压表量程为3V,则其内阻根据欧姆定律可知:.

考查方向

欧姆定律;串联电路和并联电路

解题思路

根据伏安法测电阻的实验要求明确对应的接法,并由欧姆定律求解电阻.

易错点

根据欧姆定律计算Rx时,所用电流要用电流表的示数减去通过修复后的电压表的电流.
