28．如图甲所示，力传感器A与计算机系统相连，可获得力随时间变化的图象。将力传感器固定在水平桌面上，测力端通过轻绳与滑块相连，调节传感器高度使轻绳水平，质量为m＝1．5kg的滑块放在较长的小车上，小车质量为M＝2．0kg。一根轻绳跨过光滑的轻质滑轮，一端连接小车，另一端系一空沙桶，调节滑轮使桌面上的轻绳水平，整个装置处于静止状态，现开启力传感器，同时缓慢向空沙桶里倒入沙子，当小车刚好开始运动时，立即停止倒沙子．计算机系统显示的力传感器采集的F-t图象如图乙所示，重力加速度g取10m/s2，则：

（1）滑块与小车间的动摩擦因数μ＝_______；若忽略小车与水平桌面间的摩擦，小车稳定运动的加速度a＝_______m/s2；

（2）若实验中传感器测力端与滑块间的轻绳不水平，左端略低一些，将会使动摩擦因数μ的测量值______（填“偏大”或“偏小”）。

22.某探究小组设计了“用一把尺子测定动摩擦因数”的实验方案。如图所示，将一个小球和一个滑块用细绳连接，跨在斜面上端。开始时小球和滑块均静止，剪断细绳后，小球自由下落，滑块沿斜面下滑，可先后听到小球落地和滑块撞击挡板的声音，保持小球和滑块释放的位置不变，调整挡板位置，重复以上操作，直到能同时听到小球落地和滑块撞击挡板的声音。用刻度尺测出小球下落的高度H、滑块释放点与挡板处的高度差h和沿斜面运动的位移。（空气阻力对本实验的影响可以忽略）

①滑块沿斜面运动的加速度与重力加速度的比值为________。

②滑块与斜面间的动摩擦因数为__________________。

③以下能引起实验误差的是________。

a．滑块的质量

b．当地重力加速度的大小

c．长度测量时的读数误差

d．小球落地和滑块撞击挡板不同时

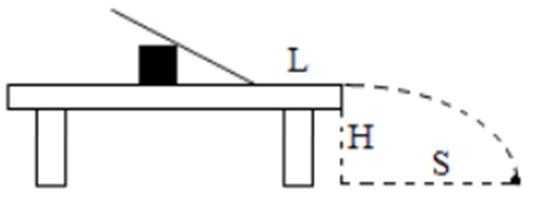

某实验小组的同学想利用刻度尺(无其他测量仪器)测出小滑块与桌面的动摩擦因数，小华同学的设计如图。倾斜的木板通过一小段弧形轨道与桌面连接，从木板上某一位置释放小滑块，小滑块从木板上滑下后沿桌面滑行，最终垂直桌面边缘水平抛出。测出木板底部离桌面边缘的距离L，桌面离地高度H，小滑块的落地点到桌子边缘的水平距离x。改变倾斜的木板离桌子边缘的距离(不改变木板的倾斜程度)，并保证每次从木板的同一位置释放小滑块。重复以上步骤进行多次测量并记录实验数据。

物理小组在一次探究活动中测量滑块与木板之间的动摩擦因数。实验装置如图，一表面粗糙的木板固定在水平桌面上，一端装有定滑轮；木板上有一滑块，其一端与电磁打点计时器的纸带相连，另一端通过跨过定滑轮的细线与托盘连接。打点计时器使用的交流电源的频率为50 Hz。开始实验时，在托盘中放入适量砝码，滑块开始做匀加速运动，在纸带上打出一系列小点。
