1 填空题 · 5 分

为了测量一微安表头A的内阻,某同学设计了如图所示的电路。图中A0是标准电流表,R0和RN分别是滑动变阻器和电阻箱,S和S1分别是单刀双掷开关和单刀开关,E是电池。完成下列实验步骤中的填空:

(1)将S拨向接点1,接通S1,调节________,使待测表头指针偏转到适当位置,记下此时_____的读数I;

(2)然后将S拨向接点2,调节________,使________,记下此时RN的读数;

(3)多次重复上述过程,计算RN读数的________,此即为待测微安表头内阻的测量值。

1 简答题 · 11 分

用对温度敏感的半导体材料制成的某热敏电阻,在给定温度范围内,其阻值随温度的变化是非线性的。某同学将和两个适当的固定电阻连成图1虚线框内所示的电路,以使该电路的等效电阻的阻值随所处环境温度的变化近似为线性的,且具有合适的阻值范围。为了验证这个设计,他采用伏安法测量在不同温度下的阻值,测量电路如图1所示,图中的电压表内阻很大。的测量结果如表l所示。

回答下列问题:

(1)根据图1所示的电路,在图2所示的实物图上连线。

[

(2)为了检验与f之间近似为线性关系,在坐标纸上作-t关系图线

(3)在某一温度下,电路中的电流表、电压表的示数如图3、4所示。电流表的读数为____,电压表的读数为___。此时等效电阻的阻值为___:热敏电阻所处环境的温度约为____。

1 单选题 · 6 分

用图示的电路可以测量电阻的阻值。图中Rx是待测电阻,R0是定值,是灵敏度很高的电流表,MN是一段均匀的电阻丝。闭合开关,改变滑动头P的位置,当通过电流表的电流为零时,测得,则Rx的阻值为

A

B

C

D

1 简答题 · 12 分

(1)某探究小组设计了“用一把尺子测定动摩擦因数”的实验方案。如图所示,将一个小球和一个滑块用细绳连接,跨在斜面上端。开始时小球和滑块均静止,剪断细绳后,小球自由下落,滑块沿斜面下滑,可先后听到小球落地和滑块撞击挡板的声音。保持小球和滑块释放的位置不变,调整挡板位置,重复以上操作,直到能同时听到小球落地和滑块撞击挡板的声音。用刻度尺测出小球下落的高度H、滑块释放点与挡板处的高度差h和沿斜面运动的位移x。(空气阻力对本实验的影响可以忽略)

①滑块沿斜面运动的加速度与重力加速度的比值为________。

②滑块与斜面间的动摩擦因数为________。

③以下能引起实验误差的是________。

a. 滑块的质量

b. 当地重力加速度的大小

c. 长度测量时的读数误差

d. 小球落地和滑块撞击挡板不同时

(2)某同学利用图甲所示电路,探究了电源在不同负载下的输出功率。

①所得实验数据如下表,请在给出的直角坐标系上画出U-I图像。

②根据所画U-I图像,可求得电流I=0.20A时电源的输出功率为________W。(保留两位有效数)

③实验完成后,该同学对实验方案进行了反思,认为按图甲电路进行实验操作的过程中存在安全隐患,并对电路重新设计。在图乙所示的电路中,你认为既能测出电源在不同负载下的输出功率,又能消除安全隐患的是________。(Rx阻值未知)

1 填空题 · 7 分

一电流表的量程标定不准确,某同学利用图甲所示电路测量该电流表的实际量程Im,所用器材有:量程不准的电流表A1,内阻r1=10.0Ω,量程标称为5.0mA;标准电流表A2,内阻r2=45.0,量程1.0mA;标准电阻R1,阻值10.0Ω;滑动变阻器R,总电阻为300.0Ω;电源E,电动势3.0V,内阻不计;保护电阻R2;开关S;导线。

回答下列问题:

(1)根据电路图甲,在答题卡上(图乙所示)的实物图上画出正确的连线。

(2)开关S闭合前,滑动变阻器的滑动端c应滑动至   端。

(3)开关S闭合后,调节滑动变阻器的滑动端,使电流表A1满偏;若此时电流表A2的读数为I2,则A1的量程    。

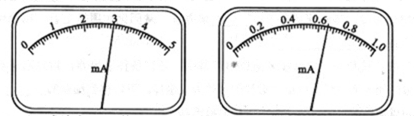

(4)若测量时,A1未调到满偏,两电流表的示数如图丙所示,从图中读出A1的示数

mA,A2的示数    mA;由读出的数据计算得    mA。
