- 研究闭合电路的欧姆定律
- 共19题
有一内阻为30 kΩ的直流电压表V，其刻度盘上所标示的数值模糊不清，但共有30个均匀小格的刻度线是清晰的，并已知量程约为25 V～35 V。为了测出电压表的量程，现有下列器材可供选用：
标准电压表V1：量程3V，内阻3 kΩ；
电流表A:量程0---3 A，内阻未知；
滑动变阻器R:总阻值1 kΩ；
电源E：电动势30 V，内阻不能忽略；
电键、导线若干
（1）要求测量多组数据，并有尽可能高的精确度，请选择所需要的器材在方框中画出实验电路图。
（2）选用记录数据中任一组，写出计算量程的表达式Ug= 。式中各字母的意义是： 。
（3）测出量程后便可以根据指针所指格数读取电压值了。某同学想通过上述电压表V测量一个多用电表中欧姆挡的内部电源的电动势，他从多用电表刻度盘上读出电阻刻度中间值为
正确答案
（1）
（2）
(3)2U
解析
略
知识点
23．实际电流表有内阻，可等效为理想电流表与电阻的串联。现在要测量实际电流表G1的内阻r1。供选择的仪器如下：
A．直流电源（E=3V，内阻很小）
B．待测电流表G1（0~50mA，内阻约30Ω）
C．电流表（0~100mA，内阻约10Ω）
D．电压表V1（量程6V，内阻约5kΩ）
E．电压表V2（量程15V，内阻约15 kΩ,）
F．定值电阻R1（30Ω）
G．定值电阻R2（5Ω）
H．滑动变阻器R3（0~100Ω）
I．滑动变阻器R4（0~ 50Ω）
J．电键S及导线若干
（1）上述器材中应选用的是（用器材前的字母表示）_______，并把电路图画在方框中（图
中标明所选器材的符号）；
（2）用测得量和已知量表示待测的电流表内阻的公式为r1=_______。
正确答案
（1）ABCFIJ
解析
解析已在路上飞奔，马上就到！
知识点
22．(1)某同学为研究实验小车沿斜面向下运动的规律，把打点计时器纸带的一端固定在小车上，小车拖动纸带运动时得到如图所示的纸带．在打出的纸带上每取5点为一个计数点，共取了A、B、C、D、E、F六个计数点(每相邻两个计数点间的四个点末画出)．从每一个计数点处将纸带剪开分成五段(分别为a、b、c、d、e段)，将其由短到长紧靠但不重叠地粘在xOy坐标系中，把每段纸条上端中心连起来．根据有关信息可求出实验小车的加速度大小为（ ）。
(2)一只量程为1V，内阻RV约900Ω的电压表是由小量程电流表改装而成的，现在要测量它的内阻并对该表进行校正。实验室提供了以下可供选择的器材：
正确答案
解析
解析已在路上飞奔，马上就到！
知识点
23．利用如图所示的电路测量量程为3V的电压表内阻RV，RV约为8kΩ，某同学的实验步骤如下：
a．按电路图正确连接好电路，将变阻器R1的滑片移到最右端，电阻箱的阻值调到最大；b．合上开关Sl和S2并调节R1，使电压表的指针指到满刻度；c．合上开关S1并打开S2，调整电阻箱R的阻值及变阻器R1的大小，使电压表的指针指到满偏的一半；d．读出电阻箱的阻值R，即为电压表内阻。在该实验中，除滑动变阻器R1外，其他器材均符合实验要求，现有两个变阻器可供选择 变阻器A：最大阻值l kΩ，额定电流1A 变阻器B：最大阻值20Ω，额定电流2A根据以上设计的实验方法，回答下列问题．
（1）选用适当的变阻器为( )；
（2）上述实验步骤中，有错误的步骤是( )，应改正( )；
（3）该实验中存在着系统误差，设RV的测量值为R测，真实值为R真，则R测( )R真（选填“>”“=”或“<”）。
正确答案
（1）变阻器B
（2）C 合上开关S1并打开S2，调整R的阻值，使电压表的指针指到满偏的一半
（3）>
解析
解析已在路上飞奔，马上就到！
知识点

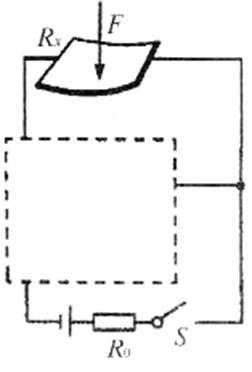

23．某些固体材料受到外力后除了产生形变，其电阻率也要发生变化，这种由于外力的作用而使材料电阻率发生变化的现象称为“压阻效应”现用如图所示的电路研究某长薄板电阻
A．电源E（3V，内阻约为1
B．电流表
C．电流表
D．开关S，定值电阻
（1）为了比较准确地测量电阻
（2）在电阻
（3）改变力的大小，得到不同的
（4）定值电阻的阻值应该选用
A． 1
B． 5
C． 10
D． 20
正确答案
（1）
（2）
（3）
（4）B
解析
解析已在路上飞奔，马上就到！
知识点
