1 简答题 · 6 分

在DIS描绘电场等势线的实验中。

(1)电源通过正负电极a、b在导电物质上产生的稳定电流分布模拟了由二个  产生的   ,用    探测等势点。

(2)在安装实验装置时,正确的做法是

a在一块平整木板上依次铺放复写纸、白纸、导电纸

b导电纸有导电物质的一面应该向上

c连接电源正负极的电极a、b必须与导电物质保持绝缘

d连接电极a、b的电源电压为交流4﹣6V。

1 单选题 · 2 分

在用DIS描绘电场等势线的实验中,在安装实验装置时,下列步骤正确的是

A在一块平整木板上依次铺放复写纸、白纸、导电纸

B导电纸有导电物质的一面应该紧贴复写纸

C连接电极a、b的电源必须为直流电源

D电压传感器的两极线应与电极a、b接触良好

1 单选题 · 2 分

在用DIS描绘电场等势线的实验中,在安装实验装置时,正确的做法是

A使用的传感器为电流传感器

B在一块平整木板上依次铺放复写纸、白纸、导电纸

C导电纸有导电物质的一面应该向上

D连接电源正负极的电极a、b必须与导电纸保持绝缘

1 简答题 · 5 分

用DIS描绘电场等势线的实验中:

(1)将导电纸、复写纸和白纸在平整的木板上依次铺放好,其中铺在最上面的是    纸。本实验中使用的传感器是    传感器。将两个圆柱形电极A与B分别与直流电源的两极相连,接通电键,将探针a固定在AB连线上的某一基准点,为了寻找与该基准点等势的另一点,移动探针b的位置,使传感器的显示读数为    (最大、某固定值、零)时,记下该点位置。

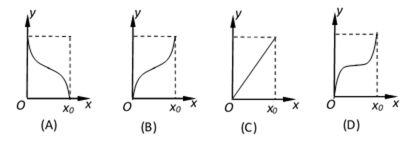

(2)如果将探针a固定在A电极上,探针b沿着AB连线移动,每移动一小段相等距离记录一个读数,以离开A的距离x为横坐标,传感器读数为纵坐标,作出的图可能是下列哪个

1 填空题 · 4 分

如图是“DIS描绘电场等势线”实验。

(1)下列关于该实验说法正确的是(       )

(A)本实验是用电流场来模拟静电场

(B)在木板上依次铺放白纸、导电纸和复写纸

(C)实验中圆柱形电极与导电纸应有良好的接触

(D)放置导电纸时有导电物质的一面向下

(2)将与电压传感器正极相连的探针固定于x轴上a点,另一探针在导电纸上移动,当移动到某点电压传感器示数为负,则这点电势      (选填“高”、“低”或“等”)于a点。

1 多选题 · 5 分

如图为“描绘电场等势线”的实验装置,在平整的木板上平放两个圆柱形电极A和B,分别与直流电源的正、负极接好。

(1)(多选)下列说法中正确的是(      )

A本实验中A电极作为正电荷,B电极作为负电荷

B在木板上依次铺放白纸、导电纸和复写纸

C实验中圆柱形电极与导电纸应有良好的接触

D放置导电纸时有导电物质的一面向下

(2)在A、B连线上取某点a,将与电压传感器正极相连的探针固定于a点,另一探针在纸上移动,当移动到某点传感器示数为负,则这点电势      (选填“高”、“低”或“等”)于a点。

1 填空题 · 6 分

如图为“描绘电场等势线”的实验装置,在平整的木板上平放两个圆柱形电极A和B,分别与直流电源的正、负极接好。

(1)(多选)下列说法中正确的是(      )

(A)本实验中A电极作为正电荷,B电极作为负电荷

(B) 在木板上依次铺放白纸、导电纸和复写纸

(C) 实验中圆柱形电极与导电纸应有良好的接触

(D) 放置导电纸时有导电物质的一面向下

(2)在A、B连线上取某点a,将与电压传感器正极相连的探针固定于a点,另一探针在纸上移动,当移动到某点传感器示数为负,则这点电势      (选填“高”、“低”或“等”)于a点。

1 简答题 · 6 分

27.某同学用如图(a)所示的实验装置描绘电场的等势线.

①在平整的木板上钻两个洞,固定两个圆柱形电极,然后依次铺放白纸、复写纸、导电纸,导电纸有导电物质的一面向上,用图钉将它们固定好.

②用粗铁丝制成一圆环形电极,将其用金属夹也固定在木板上,连接电源和电极.

③在导电纸上做出中央电极和圆环形电极上任意一点的连线,在连线上取间距相等的三个基准点A、B、C;

④将连接电压传感器的两个探针分别拿在左、右手中,用左手中的探针跟导电纸上的某一基准点接触,然后用右手中的探针在导电纸平面上找若干个与基准点的电势差为零的点,用探针把这些点一一压印在白纸上,照此方法,可以画出与这些基准点电势相等的等势线.

请回答以下问题:

(1)该实验装置模拟的是_______________产生的电场的等势线;

(2)请在图(b)中画出经过A点的等势线.

(3)已知A点电势φA=﹣5V,C点电势φC=5V,则B点的电势φB_________。

1 简答题 · 7 分

28.(7分)“用DIS描绘电场的等势线”的实验装置示意图如图所示。

(1)(单选题)该实验描绘的是(  )A.两个等量同种电荷周围的等势线B.两个等量异种电荷周围的等势线C.两个不等量同种电荷周围的等势线D.两个不等量异种电荷周围的等势线

(2)(单选题)实验操作时,需在平整的木板上依次铺放(  )A.导电纸、复写纸、白纸B.白纸、导电纸、复写纸C导电纸、白纸、复写纸D.白纸、复写纸、导电纸

(3)若电压传感器的红、黑探针分别接触图中d、f两点(f、d连线与A、B连线垂直)时,示数小于零。为使示数为零,应保持红色探针与d点接触,而将黑色探针         向右)移动。

1 简答题 · 7 分

如图,E为直流电源,G为灵敏电流计,A、B为两个圆柱形电极,P是木板,C、D为两个探针,S为开关,现用上述实验器材进行“用描迹法画出等量异号点电荷电场中平面上的等势线”的实验。

30.木板P上有白纸、导电纸和复写纸,最上面的应该是___________纸;

31.用实线代表导线将实验器材正确连接。

32.如想描绘孤立点电荷电场中平面上的等势线,应如何改变电极?如何放置?
