- 感抗和容抗
- 共16题
图甲所示电路中，
A电流表
B电
C电流表
D电流表的示数都不为零
正确答案
解析
由B-t图象知在t1~t2时间内，原线圈中的磁场先负向减小后正向增大，则副线圈中的磁通量是均匀变化的，根据法拉第电磁感应定律在副线圈中产生的感应电流大小不变，再根据轮次定律可判断负向减小时正向增大时的感应电流的方向相同，则在t1~t2时间内副线圈中感应电流为恒定电流，说以A1、A2的示数相同，A3的示数为0，C正确。
知识点
为了测量储罐中不导电液体的高度，将与储罐外面壳绝缘的两块平行金属板构成的电容C置于储罐中，电容器可通过开关S与线圈L或电源相连，如图所示。当开关从a拨到b时，由L与C构成的回路中产生周期
正确答案
解析
根据平行板电容的电容公式
知识点

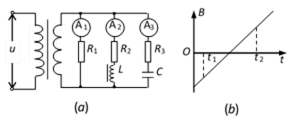

图（a）所示电路中，A1、A2、A3为相同的电流表，C为电容器，电阻R1、R2、R3的阻值相同，线圈L的电阻不计。在某段时间内理想变压器原线圈内磁场的变化如图(b)所示，则在t1~t2时间内（ ）
正确答案
解析
略
知识点
如图1所示，理想变压器原、副线圈匝数比为10∶1，R1=20Ω，R2=30Ω，C为电容器。已知通过R1的正弦交流电如图2所示，则
A交流电的频率为0.02HZ
B原线圈输入电压的最大值为200
C电阻R1的电功率约为10W
D通过R2的电流始终为零
正确答案
解析
略
知识点
如图所示,理想变压器原线圈接有交流电源,当副线圈上的滑片P 处于图示位置时,灯泡L 能发光. 要使灯泡变亮,可以采取的方法有
正确答案
解析
要是灯泡变亮，需要增大电路电流，向下滑动P，副线圈匝数减少，获得电压减小，电路电流减小，灯泡变暗，故A错，增大交流电源电压，原副线圈的匝数比例不变，则副线圈输出电压增大，则灯泡变亮，故B正确。增大交流电的频率，电容器的容抗减小，电路中电流增大，灯泡变亮，故C正确；减小电容C，电容器的电容增大，电路中电流变小，灯泡变暗，故D错误。
知识点
