- 传感器的应用
- 共32题
如图是一个有光照或温度升高时排气风扇都能起动的自动控制装置，则图中的电风扇是模块机器人中的
正确答案
解析
略
知识点

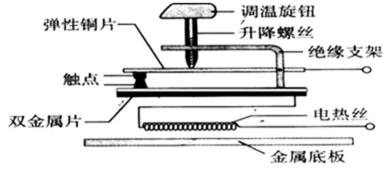

17. 如图所示是电熨斗的结构图，下列说法正确的是（）
正确答案
解析
解析已在路上飞奔，马上就到！
知识点
22．某高三年级的一同学在科技创新大赛中根据所学物理知识设计了一种“闯红灯违规证据模拟记录器”，如图（a）所示，它可以通过拍摄照片来记录机动车辆闯红灯时的情景。它的工作原理是：当光控开关接收到某种颜色光时，开关自动闭合，且当压敏电阻受到车的压力，它的阻值变化引起电流变化达到一定值时，继电器的衔铁就被吸下，工作电路中的电控照相机就工作，拍摄违规车辆。光控开关未受到该种光照射就自动断开，衔铁不被吸引，工作电路中的指示灯发光。
（1）要记录违规闯红灯的情景，光控开关应在接收到________光（选填“红”、“绿”或“黄”）时自动闭合；
（2）已知控制电路电源电动势为6V，内阻为1Ω，继电器电阻为9Ω，当控制电路中电流大于0.06A时，衔铁会被吸引。则只有质量超过___________kg的车辆违规时才会被记录。（重力加速度取10m/s2）
正确答案
（1）红
（2）400kg
解析
解析已在路上飞奔，马上就到！
知识点
22.电容式位移传感器，其工作原理如图所示。当被测物体在左右方向发生位移时，电介质板随之在电容器两极板之间移动。如果测出了电容的变化，就能知道物体位置的变化。电容式位移传感是把_______这个力学量转化为电容这个电学量的。在某次测量中，电容增大了，则被测物体向________（填“左”或“右”）移动。
正确答案
位移 ; 左
解析
解析已在路上飞奔，马上就到！
知识点
23．某些固体材料受到外力后除了产生形变，其电阻率也要发生变化，这种由于外力的作用而使材料电阻率发生变化的现象称为“压阻效应”。现用如图所示的电路研究某长薄板电阻Rx的压阻效应，已知Rx的阻值变化范围为几欧到几十欧，实验室中有下列器材：
A．电源E（3 V，内阻约为1 Ω）
B．电流表Al （0．6 A，内阻r1＝5 Ω）
C．电流表A2（0．6 A，内阻r2约为1 Ω）
D．开关S，定值电阻R0 =5Ω
（1）为了比较准确地测量电阻Rx的阻值，请完成虚线框内电路图的设计。
（2）在电阻Rx上加一个竖直向下的力F（设竖直向下为正方向），闭合开关S，记下电表读数，A1的读数为I1，A2的读数为I2，得Rx＝______________（用字母表示）。
（3）改变力的大小，得到不同的Rx值，然后让力反向从下向上挤压电阻，并改变力的大小，得到不同的Rx值。最后绘成的图像如图所示，除观察到电阻Rx的阻值随压力F的增大而均匀减小外，还可以得到的结论是_______________________。当F竖直向下时，可得Rx与所受压力F的数值关系是Rx＝_____________________。
正确答案
（1）如图所示
（2）
（3）压力反向，阻值不变
解析
解析已在路上飞奔，马上就到！
知识点
