- 欧姆定律
- 共24题
如图所示的区域内有垂直于纸面的匀强磁场,磁感应强度为B。电阻为R、半径为L、圆心角为45°的扇形闭合导线框绕垂直于纸面的O轴以角速度ω匀速转动(O轴位于磁场边界)。则线框内产生的感应电流的有效值为
正确答案
解析
交流电流的有效值是根据电流的热效应得出的,线框转动周期为T,而线框转动一周只有T/4的时间内有感应电流,则有,所以I=
,D正确。
知识点
下列物理公式属于定义式的是( )
正确答案
解析
略
知识点
图1是改装并校准电流表的电路图,已知表头的量程为Ig=600μA,内阻为Rg,
是标准电流表,要求改装后的电流表量程为I=60mA。完成下列填空。
(1)图1中分流电阻Rp的阻值应为_______(用Ig、Rg和I表示)。
(2)在电表改装完成后的某次校准测量中,表的示数如图2所示,由此读出流过
电流表的电流为_______mA。此时流过分流电阻RP的电流为_______mA(保留1位小数)
正确答案
(1) (2)49.5;49.0
解析
(1)电流表改装,
(2)由图示可得,电流表读数为49.5mA,实际流经表头的电流为500μA即0.5mA,此时流过分流电阻RP的电流为(49.5-0.5)mA=49.0mA。
知识点
(1)我国舰载飞机在“辽宁舰”上成功着舰后,某课外活动小组对舰载飞机利用阻拦索着舰的力学问题很感兴趣。他们找来了木板、钢球、铁钉、橡皮条以及墨水,制作了如题图所示的装置,准备定量研究钢球在橡皮条阻拦下前进的距离与被阻拦前速率的关系。要达到实验目的,需直接测量的物理量是钢球由静止释放时的 和在橡皮条阻拦下前进的距离,还必须增加的一种实验器材是 。忽略钢球所受的摩擦力和空气阻力,重力加速度已知,根据 定律(定理),可得到钢球被阻拦前的速率。
(2)某同学对有故障的电热毯进行探究,题图1是电热毯的电路示意图,其中电热线和导线通过金属接线片连接。题图2为测试电路实物图,A、B为测试表笔,电压表内阻很大,可视为理想电表。
①请在答题卡虚线框内画出与题图2对应的电路图。
②断开K1,用上述测试电路在1和1′之间检测得知电热线无故障,然后测得电热线的U-I曲线如题图3所示。已知电热线材料的电阻率为2. 8×10-7 Ω·m,电热线的直径为0. 200 mm。可求得此电热线的电阻为 kΩ,总长度为 m。(结果均保留两位有效数字)
③为了进一步检查故障,该同学闭合开关K1和K2,用表笔A和B分别对题图1中所示的各点进行测试,部分测试结果如下表所示。由此测试结果可判断出电路有断路,位置在 (在“1和2”、“1′和2′”、“2和3”、“2′和3′”中选填一项)。
正确答案
(1)高度(距水平木板的高度) 刻度尺 机械能守恒(动能)
(2)①电路图(如图)
②0.58(0.57~0.59均可) 65(64~66均可)
③1′和2′
解析
(1)根据实验目的,要定量研究钢球在橡皮条阻拦下前进的距离与被阻拦前速率的关系,就需要知道这两个量的值,用刻度尺可测量钢球在橡皮条阻拦下前进的距离,根据动能定理或机械能守恒定律:mgh=,测出h,就可求出钢球被阻拦前的速率v.
(2)①电路图如图:
②由题图可求,由图线斜率可求得R=0.58 kΩ(0.57~0.59均可),由
,可得l=65 m(64~66均可)。
③由题表可知,1′和2′之间,电压表有示数,电流表示数为零,说明其间有断路。
知识点
如图,电路中三个电阻Rl、R2和R3的阻值分别为R、2R和4R。当电键S1断开、S2闭合时,电源输出功率为P0;当S1闭合、S2断开时,电源输出功率也为P0。则电源电动势为____;当S1、S2都断开时,电源的总功率为____。
正确答案
;
解析
略
知识点
23.要测定一个自感系数很大的线圈L的直流电阻,实验室提供下列器材:
①待测线圈L,阻值约为2Ω,额定电流为2A
②电流表A1量程为0.6A,内阻为0.2Ω
③电流表A2量程为3A,内阻为0.2Ω
④变阻器R1阻值为1-10Ω,变阻器R2阻值为0-1KΩ。
⑤电池 E,电动势为9V,内阻很小
⑥定值电阻 R1=10Ω,R2=100Ω
⑦开关S1,S2
要求实验时,改变变阻器,可使在尽可能大的范围内测得多组A1 表、A2表的读数I1、I2,利用I1-I2的图象,求出电感线圈的电阻。
(1)实验中定值电阻应选用______,变阻器应选用_________。
(2)请在方框内画上电路图。
(3)I2—I1对应的函数关系式为_____________。
(4)实验结束时应先断开开关_________________。
(5)由I2—I1图象得出的平均值为6.0,则电感线圈的直流电阻为_____________。
正确答案
解析
解析已在路上飞奔,马上就到!
知识点
23.某同学利用如图1所示电路来测量电阻Rx的阻值。将电阻箱接入a、b之间,闭合开关。适当调节滑动变阻器R′后保持其阻值不变。依次改变电阻箱的阻值R,读出相应电压表的示数U,得到如图2所示的U-R图像。
(1)用待测电阻RX替换电阻箱,读得电压表示数为2.00V。利用U-R图像可得RX=_______Ω。
(2)电池使用较长时间后,电动势可认为不变,但内阻增大。若仍用本实验装置和U-R图像测定某一电阻,则测定结果将_______(选填“偏大”或“偏小”)。
(3)现将一已知阻值为10Ω的电阻替换电阻箱接在a、b之间,为了仍可利用本实验装置和U-R图像实现对待测电阻的准确测定,则应使滑动变阻器R′的阻值_______(选填“增大”或“减小”),并使电压表的示数为_______V。
正确答案
(1)20±1
(2)偏小
(3)减小;1.5
解析
解析已在路上飞奔,马上就到!
知识点
23.为测量某未知电阻Rx的阻值,实验室仅提供以下器材:
A.待测电阻Rx(阻值约40~50Ω)
B.电流表(量程10mA,内电阻约50Ω)
C.电阻箱R(最大值999.9Ω)
D.直流电源E(电动势约3V,内电阻约0.5Ω)
E.单刀双掷开关一个,导线若干.
(1)将实验器材连接成实验电路,但未完成全部连线如图所示,请根据实物图在虚线框内画出原理图,并用笔画线代替导线,连接成完整的实验电路。(要求尽量减小实验误差,标明给定器材的符号)
(2)按电路图连接成正确的实物图后,该同学先将电阻箱R的阻值调到最大,将开关S掷a端,调节电阻箱R,使电流表的示数为I,此时电阻箱示数为R1;然后将开关S掷向b端,( ).则待测电阻Rx=( )(完成必要步骤及用测量物理量的字母表示Rx,要求操作简单方便)
正确答案
(1)如图甲所示 2分 如图乙所示3分
(2) 再调节电阻箱R,使电流表的示数仍为I,记下此时电阻箱示数为R2 2分 Rx= R2- R1 2分
解析
解析已在路上飞奔,马上就到!
知识点
23.有两组同学进行了如下实验:
(1)甲组同学器材有:电源,滑动变阻器,电流表A1(0-200mA,内阻约11Ω),电流表A2(0-300mA,内阻约8Ω),定值电阻R1=24Ω,R2=12Ω,开关一个,导线若干.为了测量A1的内阻,该组同学共设计了下图中A、B、C、D四套方案:
其中最佳的方案是_________套,若用此方案测得A1、A2示数分别为180 mA和270mA,则A1的内阻为___________Ω.
(2)乙组同学将甲组同学的电流表A1拿过来,再加上电阻箱R(最大阻值9.9Ω),定值电阻R0=6.0Ω,一个开关和若干导线用来测量一个电源(电动势E约为6.2V,内阻r约为2.1Ω)的电动势及内阻,请在方框中画出设计电路图.

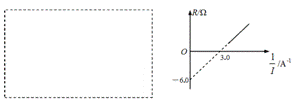

(3)乙组同学若记录实验中电阻箱的阻值R和对应的A1示数的倒数1/I, 得到多组数据后描点作出R-1/I图线如图所示,则该电源的电动势E=______V,内阻r=_______Ω.
正确答案
23.(1)D,12(各2分)
(2)如右图(3分)
(3)6.0,2.0(各1分)
解析
解析已在路上飞奔,马上就到!
知识点

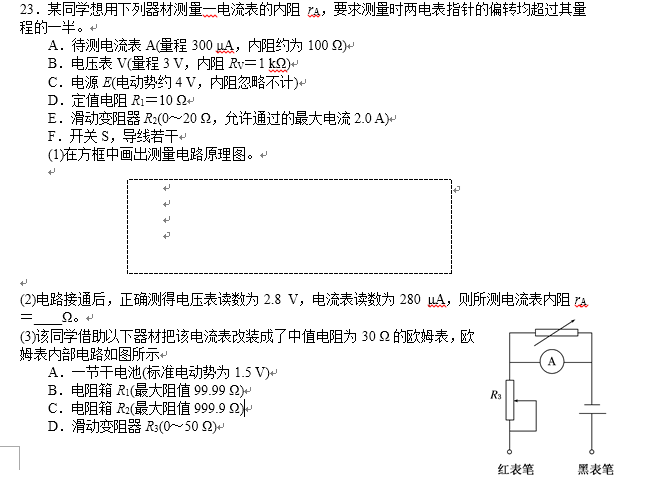

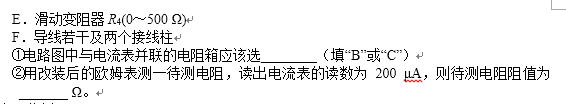

23.某同学想用下列器材测量一电流表的内阻rA,要求测量时两电表指针的偏转均超过其量程的一半。
正确答案
解析
解析已在路上飞奔,马上就到!
知识点
