- 验证力的平行四边形定则
- 共33题
在“探究求合力的方法”实验中，现有木板.白纸.图钉.橡皮筋.细绳套和一把弹簧秤.
（1）为完成实验，某同学另找来一根弹簧，先测量其劲度系数，得到的实验数据如下表
用作图法求得该弹簧的劲度系数k =_________________N/m；
（2）某次实验中，弹簧的指针位置如图所示，其读数为_____________N，同时利用（3）中结果获得弹簧上的弹力值为2.50N，请在答题纸上画出这两个共点力的合力F合；
（3）由图得到F合=__________N。
正确答案
见解析。
解析
（1）根据图线斜率求得弹簧的劲度系数k=54N/m；
（2）读数时估读一位，F=2.10N；
（3）作图，在同一力的图示中使用相同的比例标尺，做平行四边形，量出如图对角线的长度，根据比例标尺换算出合力，F合=3.3N。
知识点
（1）某照明电路出现故障，其电路如题6图1所示，该电路用标称值12V的蓄电池为电源，导线及其接触
①断开开关，红表笔接a点时多用表指示如题6图2所示，读数为 V，说明 正常（选填：蓄电池、保险丝、开关、小灯）。
②红表笔接b点，断开开关时，表针不偏转，闭合开关后，多用表指示仍然和题6图2相同，可判断发生故障的器件是 。（选填：蓄电池、保险丝、开关、小灯）
（2）为了研究人们用绳索跨越山谷过程中绳索学科网拉力的变化规律，同学们设计了如题6图3所示的实验装置。他们将不可伸长轻绳的两端通过测力计（不计质量及长度）固定在相距为D的两立柱上，固定点分别为P和Q，P低于Q，绳长为L（L>PQ）。他们首先在绳上距离P点10cm处（标记为C）系上质量为m的重物（不滑动），由测力计读出PC、QC的拉力大小TP、TQ。随后，改变重物悬挂点C的位置，每次将P到C的距离增加10cm，并读出测力计的示数，最后得到TP、TQ与绳长PC的关系曲线如题6图4所示。由实验可知：
①曲线Ⅱ中拉力最大时，C与P点的距离为cm，该曲线为 （选填：TP或TQ）的曲线。
②在重物从P移到Q
③曲线Ⅰ、Ⅱ相交处，可读出绳的拉力为T0= N，它与L、D、m和重力加速度g的关系
为T0= 。
正确答案
答案：11.5
解析
略
知识点
小明通过实验验证力的平行四边形定则。
(1)实验记录纸如题11-1图所示，O点为橡皮筋被拉伸后伸长到的位置，两弹簧测力计共同作用时，拉力F1和F2的方向分别过P1和P2点，一个弹簧测力计拉橡皮筋时，拉力F3的方向过P3点。三个力的大小分别为：F1=3. 30N、F2 = 3. 85N和F3= 4. 25 N。请根据图中给出的标度作图求出F1和F2的合力。
(2)仔细分析实验，小明怀疑实验中的橡皮筋被多次拉伸后弹性发生了变化，影响实验结果。他用弹簧测力计先后两次将橡皮筋拉伸到相同长度，发现读数不相同，于是进一步探究了拉伸过程对橡皮筋弹性的影响。

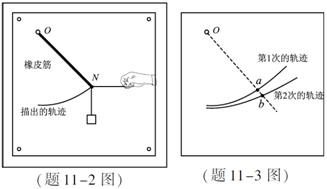

实验装置如题11-2图所示，将一张白纸固定在竖直放置的木板上，橡皮筋的上端固定于O点，下端N挂一重物。用与白纸平行的水平力缓慢地移动N，在白纸上记录下N的轨迹。重复上述过程，再次记录下N的轨迹。
两次实验记录的轨迹如题11-3图所示。过O点作一条直线与轨迹交于a、b两点,则实验中橡皮筋分别被拉伸到a和b时所受拉力Fa、Fb的大小关系为 。
(3)根据(2)中的实验，可以得出的实验结果有哪些? (填写选项前的字母)
正确答案
解析

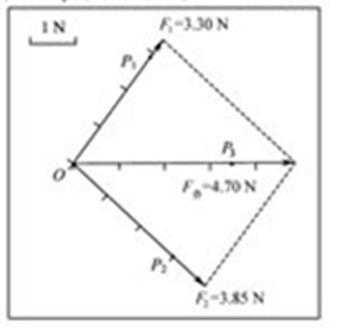

根据标度值，连接OP1和OP2，以及OP3，根据实验记录的拉力的大小画出相应的力的图示，根据平行四边形的画法，画出两个分力的合力，见下图：
（2）根据力的合成与分解可知橡皮筋的端点N受到的三个力的作用，其中重力的大小方向均不变，另一个水平拉力一直沿水平方向，可知橡皮筋上的弹力为
（3）有实验想象可以看出，两次橡皮筋受到的拉力相同，但是橡皮筋的长度不同，第2次的长度较长些；拉力越大，橡皮筋的形变量越大，两次的长度之差越大。BD项正确。
（4）为了使实验误差较小，选用的橡皮筋不宜过长；考虑到橡皮筋形变的恢复情况，应尽量选用新橡皮筋。（或拉力不宜过大；选用弹性好的橡皮筋；换用弹性好的弹簧。
知识点
（1）如图所示，在高为h的平台边缘抛出小球A，同时在水平地面上距台面边缘水平距离为s处竖直上抛小球B，两球运动轨迹在同一竖直平面内，不计空气阻力，重力加速度为g。若两球能在空中相遇，则小球A的初速度
（2）在探究求合力的方法时，先将橡皮条的一端固定在水平木板上，另一端系上带有绳套的两根细绳。实验时，需要两次拉伸橡皮条，一次是通过两细绳用两个弹簧秤互成角度的拉橡皮条，另一次是用一个弹簧秤通过细绳拉橡皮条。
①实验对两次拉伸橡皮条的要求中，下列哪些说法是正确的 （填字母代号）。
a将橡皮条拉伸相同长度即可 b将橡皮条沿相同方向拉到相同长度
c将弹簧秤都拉伸到相同刻度 d将橡皮条和绳的结点拉到相同位置
②同学们在操作过程中有如下议论，其中对减小实验误差有益的说法是 （填字母代号）。
a两细绳必须等长
b弹簧秤、细绳、橡皮条都应与木板平行
c用两弹簧秤同时拉细绳时两弹簧秤示数之差应尽可能大
d拉橡皮条的细绳要长些，标记同一细绳方向的两点要远些
（3）要测量电压表V1的内阻RV，其量程为2V，内阻约为2kΩ。实验室提供的器材有：
电流表A，量程0.6A，内阻约0.1Ω；
电压表V2，量程5V，内阻5kΩ；
定值电阻R1，阻值30Ω；
定值电阻R2，阻值3kΩ；
滑动变阻器R3，最大阻值100Ω，额定电流1.5A；
电源E，电动势6V，内阻约0.5Ω；
开关S一个，导线若干。
①有人拟将待测电压表V1和电流表A串联接入电压合适的测量电路中，测出V1的电压和电流，再计算出RV。该方案实际上不可行，其最主要的原因是 ；
②请从上述器材中选择必要的器材，设计一个测量电压表V1内阻RV的实验电路。要求测量尽量准确，实验须在同一电路中，且在不增减元件的条件下完成。试画出符合要求的
③由上问写出V1内阻RV的表达式，说明式中各测量量的物理意义。
正确答案
（1）
（2）①b d ②b d
（3）①电流表A不能准确测量出流过电压表V1的电流。
②测量电压表V1内阻RV的实验电路如图所示：
③
U1表示V1的电压 U2表示V1 和R2串联的总电压
解析
（1）由于A做平抛运动有：s=vAt，h=gt2/2，要使两球在空中相遇，所用时间比小于t，所以
由s=vAt/，h－h/=gt/2/2，h/=vBt/－gt/2/2得：
（2）①实验中两次拉伸橡皮条要将橡皮条拉伸相同长，即将橡皮条和绳的结点拉到相同位置。
②为了减小实验误差，尽可能使弹簧秤、细绳、橡皮条与木板平行；为了能更好地确定力的方向，细绳要长些，标记同一细绳方向的两点要远些。
（3）①由于电压表的内阻很大，流过的电流较小，待测电压表V1和电流表A串联接入电压合适的测量电路中，电流表A不能准确测量出流过电压表V1的电流。
②由于电压表V1接入电路后，由电流通过时其两端电压可以直接读出，因而利用串联分压的特点，选用标准电压表V2和定值电阻R2 ，反复测量通过滑动变阻器R3控制即可。测量电压表V1内阻RV的实验电路如图
③根据串联电路的特点：
知识点
某同学用如图所示的实验装置来验证“力的平行四边形定则”。弹簧测力计A挂于固定点P，下端用细线挂一重物M。弹簧测力计B的一端用细线系于O点，手持另一端向左拉，使结点O静止在某位置。分别读出弹簧测力计A和B的示数，并在贴于竖直木板的白 记录O点的位置和拉线的方向。
（1）本实验用的弹簧测力计示数的单位为N，图中A的示数为_______N。
（2）下列不必要的实验要求是_________。(请填写选项前对应的字母)
A. 应测量重物M所受的重力
B. 弹簧测力计应在使用前校零
C. 拉线方向应与木板平面平行
D. 改变拉力，进行多次实验，每次都要使O点静止在同一位置
（3）某次实验中，该同学发现弹簧测力计A的指针稍稍超出量程，请你提出两个解决办法。
正确答案
（1）3.6
（2）D
（3）①改变弹簧测力计B拉力的大小； ②减小重物M的质量（或将A更换为较大的测力计，改变弹簧测力计B拉力的方向）
解析
（1）如图，弹簧测力计A的示数为3.6N；
（2）“验证平行四边形定则”，只要验证每次FA、FB和Mg满足平行四边形即可，D不必要。
（3）弹簧测力计A的指针稍稍超出量程，说明拉弹簧测力计A的力大了，由力的平行四边形定则可得：改变弹簧测力计B拉力的大小；减小重物M的质量；改变弹簧测力计B拉力的方向，可以减小弹簧测力计A的拉力，或将A更换为较大的测力计。
知识点
