19.(1)(8分)某同学用螺旋测微器测定某一金属丝直径时，测得的结果如图以a所示，则该金属丝的直径D=（       ）mm。另一位同学用游标上标有20等分刻度的游标卡尺测一工件的长度，测得的结果如图b所示，则该工件的长度L=（       ） cm。

(2) (12分)“探究加速度与物体质量、物体所受合力的关系”的实验装置如图甲所示。

① 某同学实验过程中，打出了一条纸带如图乙所示。打点计时器使用50Hz交流电源， 图中A、B、C、D、E为计数点，相邻两个计数点间有四个点未画出，根据纸带可计算B点的瞬时速度vB=（       ）    m/s，并计算纸带所对应小车的加速度a=（       ）m/s2。

② 平衡摩擦力后，用细线跨过定滑轮，将砝码盘与小车连接，再将5个相同的砝码都放在小车上，然后每次从小车上取一个砝码添加到砝码盘中，测量小车的加速度，此过程是通过控制 （       ）不变，探究加速度与 （       ）的关系。（以上空格选填“物体所受合力”或“物体质量”）

③ 根据小车的加速度a与砝码盘中砝码总重力F的实验数据作出a-F的关系图象如图丙所示，并据此图象确定砝码盘的质量为 （       ）g。（g=9.8m/s2，以上计算结果保留两位小数）

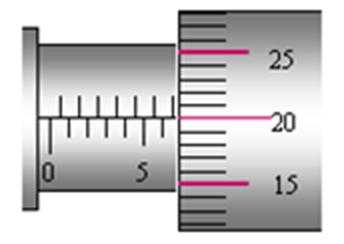

22.用螺旋测微器测量某一物体厚度时，示数如 图甲所示，读数是 __________mm。

用游标卡尺可以测量某些工件的外径。在测量时，示数如图乙所示，则读数分别为_______ mm

22．如图甲所示是用主尺最小分度为1mm，游标上有20个小的等分刻度的游标卡尺测量一工件的内径的实物图，图乙是游标部分放大后的示意图。则该工件的内径为(          )cm。

用螺旋测微器测一金属杆的直径，结果如图丙所示，则杆的直径是(        ) mm。

(2）多用电表调到欧姆档时，其内部等效电路是下列图中的（         ）（选填图下所对应的字母）

22．①在“长度的测量”实验中，主尺和游标的位置如图所示，被测物体的长度为____ mm；

②用螺旋测微器测金属丝直径如图所示，被测金属丝的直径是_____mm。

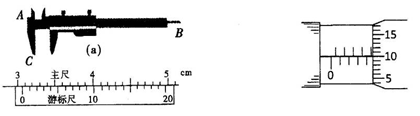

22．（1）下面的螺旋测微器和游标卡尺的读数分别是_____mm；_______cm。

（2）一个电压表VA的内阻RA=1000，量程为1．0V，现要利用电阻箱扩大它的量程，改装成量程为3．0V的电压表。改装后，再用一量程为3．0V的精确的电压表VB对改装后的电压表的所有刻度进行校准。除了这两个电压表VA、VB外，还有下列一些器材：

电源（电动势约为6 V，内阻较小）

变阻器（总电阻约l0 ）

电阻箱（0～9999 ）

开关S

导线若干

① 如图所示是以上器材和两个电压表VA、VB的实物示意图，试在图中画出连线，连成进行校准时的实验电路。

② 图中电阻箱的取值等于 __________  。

22.I．(1)用螺旋测微器测小球直径时，示数如图甲所示，这时读出的数值是（　  ）mm。

         (2)用游标卡尺(游标尺上有50个等分刻度)测定某工件的宽度时，示数如图乙所示，此工件的宽度为（　  ）cm。

II．某实验小组要描绘一只规格为“2.5V  0．5A”小电珠的伏安特性曲线，除了提供导线和开关外，还有以下一些器材：

A．电源E(电动势为3.0V。内阻不计)

B．电压表V(量程为0～3.0V，内阻约为2k)

C．电流表A(量程为O～0.6A，内阻约为l)

D．滑动变阻器R(最大阻值l0，额定电流1A)

（1）为完成本实验，请用笔画线当导线，将下列实物图连成完整的电路，要求实验误差尽可能的小．(图中有几根导线已经接好)

如果电路中的所有仪器都完好，闭合开关后无论如何调节滑动变阻器，发现小灯泡亮度发生变化．但电压表、电流表的示数均不能为零．试判断可能是哪根导线发生了断路?请用“×”在相应的导线上标出．

（2）下表中的数据是该小组在实验中测得的，请根据表格中的数据在方格纸上作出电珠的伏安特性曲线

（3）如果用一个电动势为1.5V，内阻为3的电源与该小电珠组成电路．则该小电珠的实际功率约为（　  ）W(保留两位有效数字）.

22．①某同学用50分度游标卡尺测量某个物体的长度L时，观察到游标卡尺上最后一个刻度刚好与主尺上的6.2cm刻度线对齐，则被测量的物体长度L=_________cm．此时游标卡尺上的第30条刻度线所对应的主尺刻度值为_________cm．

②用螺旋测微器测量导线的直径，如图所示，直径测量值d=______mm。

22．（1）

①用游标卡尺测量圆管的内径d（如图所示），由图可知d=(     ) mm。

②如果用螺旋测微器测一圆形工件的读数如图所示，读数为(     ) mm。

③某同学用打点计时器测定加速度，在得到的纸带上选取七个计数点（相邻两个读数点之间还有四个点未画出），如图所示，图中s1=4.81cm，s2=5.29cm，s3=5.76cm，s4=6.25cm，s5=6.71cm，s6=7.21cm。已知打点计时器所用交流电频率为50Hz，则加速度的大小为      m/s2（结果保留两位有效数字）

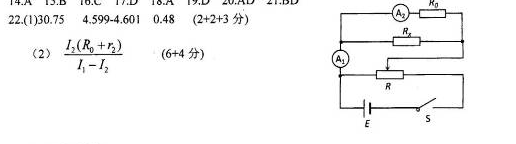

（2）某待测电阻Rx的阻值约为20Ω，现要测量其阻值，实验室提供器材如下：

22．①用游标为20分度的卡尺测量其长度如图，由图可知其长度为_________mm；

②用螺旋测微器测量其直径如图，由图可知其直径为 __________mm；

13．某同学要测量圆柱体的电阻率。他先用20分度的游标卡尺和螺旋测微器测量其长度和直径，如下图甲、乙。由图可知其长度为(           )cm，直径为(           )mm。

21．（1）用游标卡尺测量一小球的直径，如图甲所示的读数是____mm：用螺旋测微器测量一根金属丝的直径，如图乙所示的读数是_____mm。

（2）某同学利用图甲所示的实验装置，探究物块在水平桌面上的运动规律．物块在重物的牵引下开始运动，重物落地后，物块再运动一段距离停在桌面上（尚未到达滑轮  处）。从纸带上便于测量的点开始，每5个点取1个计数点，相邻计数点间的距离如图乙所示．打点计时器电的频率为50Hz．物块减速运动过程中加速度的大小为a=____m／s2。（保留三位有效数字）；若用a／g计算物块与桌面间的动摩擦因数（g为重力加速度），则计算结果比动摩擦因数的真实值____（填“偏大”或“偏小”）。

22．（1）螺旋测微器和游标卡尺如下图所示，它们的读数是________mm、_________mm.

（2）某同学用如图1所示的装置测定重力加速度：实验中所用电源的频率为50Hz，实验中在纸带上连续打出点1、2、3、…、9，如图2所示，由纸带所示数据可算出实验时重物下落的加速度为（        ）m/s2．（结果保留三位有效数字）

（3）下面是一些有关高中物理实验的描述，其中正确的是（    ）

A．在“研究匀变速直线运动”实验中，不需要平衡摩擦力

B．在“验证机械能守恒定律”的实验中，必须用天平测物体的质量

C．在“探究力的平行四边形定则”的实验中，在同一次实验中橡皮条拉长的结点Ｏ位置可以不同

D．在用橡皮筋“探究功与速度变化的关系”的实验中不需要直接求出合外力做的功

E．在用欧姆表“×10”挡测量电阻时发现指针偏转角太小，应该换“×1”挡进行测量

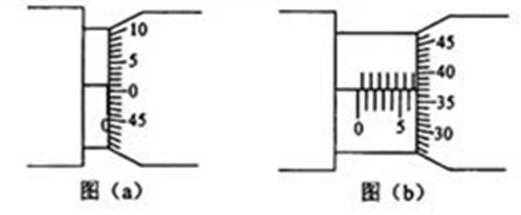

13．某同学利用螺旋测微器测量一金属板的厚度。该螺旋测微器校零时的示数如图（a）所示，测量金属板厚度时的示数如图（b）所示。图（a）所示读数为_________mm，图（b）所示读数为_________mm，所测金属板的厚度为_________mm。

22．（1）下图螺旋测微器的读数为（　　　　)mm．

（2）以下是一些有关高中物理实验的描述，其中正确的是(          )．（填写正确的序号）

A．在“研究匀变速直线运动”实验中，应该先释放小车，让其运动稳定后，再接通电源，让打点计时器在纸带上打下一系列的点；

B．在“验证力的平行四边形定则”实验中拉橡皮筋的细绳要稍长，并且实验时要使弹簧与木板平面平行；

C．在“验证机械守恒定律”的实验中，需要用天平测出重物的质量；

D．在“验证动量守恒定律”的实验中，入射小球的质量应该大于被碰小球的质量；

（3）现有阻值约为20Ω电阻Rx，请用下面给定的器材．设计一个电路测量它的阻值．要求方法简洁．为提高精度，要求电流表指针的偏转要超过满刻度的．

②简述实验步骤，并用测得的物理量表示Rx．
