23. 某探究小组要描绘一个标有“4V，1W”的小灯泡的R～U曲线，所供选择的器材除了导线和开关外，还有以下一些器材可供选择：

①实验中要求小灯泡电压从零逐渐增大到额定电压，测量误差尽可能小且方便调节，电流表应选用____________，滑动变阻器应选用___________(填写仪器符号)．请画出该实验的电路图．

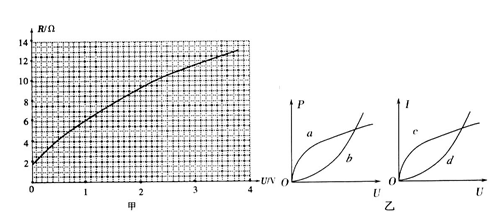

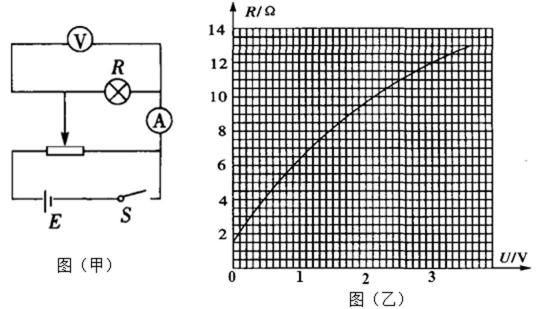

②根据实验数据，计算并描绘出了R—U的图像，如甲图所示．由图像可知，当所加电压为3．0V时，小灯泡实际消耗的电功率为_________W(计算结果保留两位有效数字)．

③小灯泡的P—U图像及I—U图像如图乙所示．则小灯泡的电功率P随电压U变化的图像是___________；伏安特性曲线是____________．(填“a”、“b”、“c”、“d”)

23．图（a）是白炽灯L1（220V，100W）和L2（220V，60W）的伏安特性曲线。

（1）图中曲线 ______ 表示灯L1的的伏安特性曲线。（选填“A”或“B”）

（2）随着灯泡L1功率的增大，其灯丝阻值逐渐 _______ 。（选填“变大”、“变小”或“不变”）

（3）若将这两个灯泡并联在电路上，在用电高峰时电压仅200V，则此时L1灯的实际功率为 _______ W，L2灯的实际功率为 _______ W。

（4）若将它们串联后接在220V电源上，则此时L1灯的实际功率为 _______ W，L2灯的实际功率为 _______ W。

（5）若用图（b）所示电路测量L1灯的伏安特性，由于电表存在内阻，实际测得的伏安特性曲线比图（a）中描绘出的理想伏安特性曲线在I－U图中位置来得偏 ________（选填“高”或“低”）。

（6）用图（b） 所示电路测量L1灯伏安特性时，已知R0＝10Ω，E＝300V。则电路中可变电阻R选用下列各种规格时，测量效果最好的是（      ）。

A．最大电阻5Ω，最大电流10A

B．最大电阻50Ω，最大电流6A

C．最大电阻500Ω，最大电流1A

D．最大电阻5000Ω，最大电流1A

19．（1）如图为研究加速度与质量关系”的实验装置。

①该实验中采用控制变量法，保持小车所受拉力不变，用砂和砂桶所受的重力作为小车所受拉力，为了减小实验误差，应使砂和砂桶质量尽量__________些．（填“大”或“小”）

②改变小车的质量，多次重复测量．在某次实验中根据测得的多组数据可画出a-1/M关系图线．

（i）如果摩擦力不能忽略，则画出的a-1/M图线为图示中的____________．（填“甲”或“乙”或“丙”）

(ii)该实验中某同学画出的图线中AB段明显偏离直线，造成此误差的主要原因是_______．

A．小车与轨道之间存在摩擦

B．导轨保持了水平状态

C．所挂钩码的总质量太大

D．所用小车的质量太大

(2)某同学将完好的仪器连接成如图所示电路（其中滑动变阻器的连线没有画岀）．用来探究小灯泡电阻与电压的关系．

①闭合开关进行实验时发现，无论怎样移动滑片P，电压表和电流表的示数都不为零，但始终没有变化.则该同学把滑动变阻器接入电路中的方式可能是________(填写选项代号）

A.G与C相连, F与H相连    B.G与C相连，D与H相连

C. G与E相连，F与H相连     D. G与E相连，D与H相连

②在右图中将滑动变阻器正确接入电路中.要求：灯泡两端的电压可以从零开始适行调节.

③在正确操作下，该同学得到灯丝两端电压U和对应电阻R的数据如下表：

19.（1）某实验小组在利用单摆测定当地重力加速度的实验中：用游标卡尺测定摆球的直径，测量结果如图所示，则该摆球的直径为_______ cm.

某同学先测得摆线长为89.2 cm,,然后用秒表记录了单摆振动30次全振动所用的时间如图甲中秒表所示，则: 该单摆的摆长为__________cm,秒表所示读数为______s。

为了提高实验精度，在实验中可改变几次摆长l,测出相应的周期T,从而得出一组对应的l与T的数值，再以l为横坐标T2为纵坐标，将所得数据连成直线如图乙所示，则测得的重力加速度g=________________.

（2）在“描绘小灯泡的伏安特性曲线”实验中，要测量一个标有“3V  1.5W”的灯泡两端的电压和通过它的电流，现有如下器材：

①本实验中滑动变阻器选用 （                 ）（填 “D” 或 “E ” ）

②某同学用导线a、b、c、d、e、f、g和h连接的电路如下图所示，电路中所有元器件都是完好的，且电压表和电流表已调零。闭合开关后发现电压表的示数为2V，电流表的示数为零，小灯泡不亮，则可确定断路的导线是（                 ）；若电压表示数为零，电流表的示数为0.3A，小灯泡亮，则断路的导线是（                 ）；若反复调节滑动变阻器，小灯泡亮度发生变化，但电压表、电流表示数不能调为零，则断路的导线是 （                 ）。

③下表中的各组数据是该同学在实验中测得的，根据表格中的数据在如图所示的方格纸上作出该灯泡的伏安特性曲线。

④如图所示，将两个这样的灯泡并联后再与5Ω的定值电阻R0串联，接在电压恒定为4V的电路上，每个灯泡的实际功率为（                 ） w（结果保留两位有效数字）。

34.（1）在验证机械能守恒定律的实验中，使质量为m=200g的重物自由下落，实验中得到一条点迹清晰的纸带，O为纸带上第一个测量点，另选连续的四个点A、B、C、D作为测量的点，测得OA、OB、OC、OD段的长度如图所示，已知打点计时器所用电源的频率为50Hz，当地的重力加速度为g=9.8m/s2,那么

①这四组数据中不符合有效数字读数要求的是（                ）。

②打点计时器打下连续相邻两个点的时间间隔T=（               ）。

③计算B点瞬时速度时，甲同学用,乙同学用．其中所选择方法正确的是（             ）（填“甲”或“乙”）同学。

④若同学丁不慎将上述纸带从OA之间扯断，他仅利用A点之后的纸带能否实现验证机械能守恒定律的目的？（                ）。（填“能”或“不能”）

（2）在描绘一个小灯泡的伏安特性曲线实验中。

①由于灯泡电阻未知，先用多用电表的电阻档×1档粗测量，操作步骤正确，表盘示数如图甲所示，该小灯泡的阻值大约是（                  ）Ω．

②有下列器材供选择：

A.电压表（0-3V,内阻约为10KΩ）

B.电压表（0-15V,内阻约为20KΩ）

C.电流表（0-0.6A,内阻约为1Ω）

D.电流表（0-3A,内阻约为0.4Ω）

E.滑动变阻器（10Ω,2A）

F.两节干电池（电压3V），还有电建，导线若干

实验中所用电压表应选用（              ），电流表应选用（                ）（选择器材前面的字母）

③实验时要求尽量减小实验误差，测量电压从零开始多取几组数据，请在图乙中以笔画线代替导线将实物连接成满足实验要求的测量电路。

根据表中的实验数据，在图乙中已经描出了四个点，请把剩余的五组数据描出点，并画出小灯泡I-U特性曲线；根据图像可知小灯泡的电阻随电流的增大而（        ）（选择“增大”、“减小”或“不变”）。

23．在“描绘小灯泡的伏安特性曲线”的实验中，小灯泡的规格为“3.8V，0.3A”。除了开关、导线外，还有如下器材：

电压表V，量程0～5 V，内阻约5 kΩ

电流表A1，量程0～500mA，内阻约0.5Ω

电流表A2，量程0～100 mA，内阻约4 Ω

滑动变阻器R1，最大阻值10 Ω，额定电流2.0 A

滑动变阻器R2，最大阻值100Ω，额定电流1.0 A

直流电源E，电动势约为6 V，内阻约为0.5 Ω

（1）上述器材中，电流表应选______，滑动变阻器应选______。（填器材符号）

（2）请根据所选的器材，在图甲中用笔画线代替导线，连接实验电路。

（3）根据实验数据，通过描点连线得到了小灯泡的伏安特性曲线，如图乙。则可确定小灯泡的功率P与U 2和I 2的关系，下列示意图中正确的是_______

（4）将被测小灯泡与一个电动势为1.5V，内电阻为5Ω的电源串联组成闭合回路，则通过小灯泡的电流为___________A。

23．某同学通过实验研究小灯泡的电压与电流的关系。可用的器材如下：电源（电动势3V，内阻约1Ω）、电键、滑动变阻器（最大阻值20Ω）、电压表、电流表、小灯泡、导线若干。

（1）实验中移动滑动变阻器滑片，得到了小灯泡的U—I图象如图a所示，则可知小灯泡的电阻随电压增大而 ______（填“增大”、“减小”或“不变”）。

（2）在图b中把缺少的导线补全，连接成实验的电路（其中电流表和电压表分别测量小灯泡的电流和电压）。

（3）某次实验时，若把AB间的导线误接在AC之间。合上开关，任意移动滑动变阻器的滑动触头发现都不能使小灯泡完全熄灭，则小灯泡发光最暗时，滑动触头处于滑动变阻器的_____。（填“左端”、“中点”或“右端”）

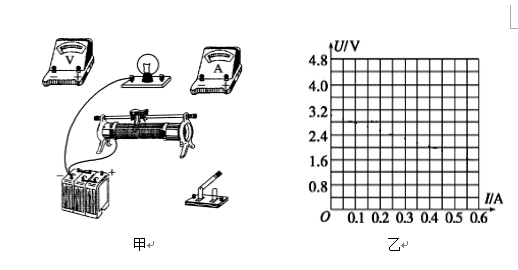

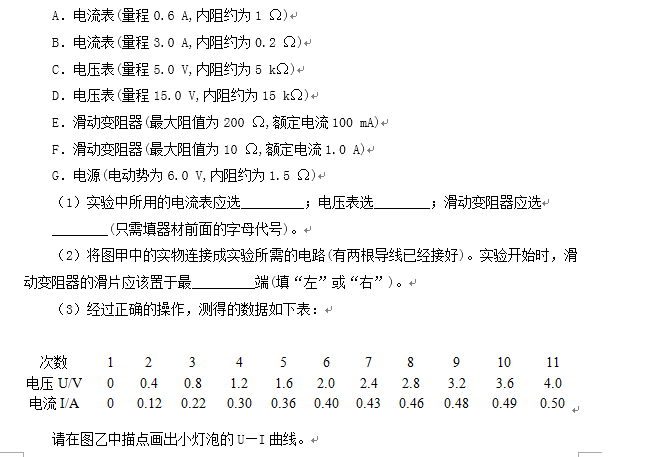

23．某课外学习小组想描绘标有“4 V、2 W”的小灯泡的U—I图象，除导线和开关外还备有以下器材可供选择：

22.I．(1)用螺旋测微器测小球直径时，示数如图甲所示，这时读出的数值是（　  ）mm。

         (2)用游标卡尺(游标尺上有50个等分刻度)测定某工件的宽度时，示数如图乙所示，此工件的宽度为（　  ）cm。

II．某实验小组要描绘一只规格为“2.5V  0．5A”小电珠的伏安特性曲线，除了提供导线和开关外，还有以下一些器材：

A．电源E(电动势为3.0V。内阻不计)

B．电压表V(量程为0～3.0V，内阻约为2k)

C．电流表A(量程为O～0.6A，内阻约为l)

D．滑动变阻器R(最大阻值l0，额定电流1A)

（1）为完成本实验，请用笔画线当导线，将下列实物图连成完整的电路，要求实验误差尽可能的小．(图中有几根导线已经接好)

如果电路中的所有仪器都完好，闭合开关后无论如何调节滑动变阻器，发现小灯泡亮度发生变化．但电压表、电流表的示数均不能为零．试判断可能是哪根导线发生了断路?请用“×”在相应的导线上标出．

（2）下表中的数据是该小组在实验中测得的，请根据表格中的数据在方格纸上作出电珠的伏安特性曲线

（3）如果用一个电动势为1.5V，内阻为3的电源与该小电珠组成电路．则该小电珠的实际功率约为（　  ）W(保留两位有效数字）.

19．（1）①在做“用单摆测定重力加速度”的实验时，已知摆球直径为2.00cm，让刻度尺的零刻线对准摆线的悬点，摆线竖直下垂，如图，则单摆摆长是______m；某次实验测定40次全振动的时间如图中秒表所示，则单摆周期是______s。

②某同学用如图所示的装置测定当地的重力加速度，纸带上的点为计时器的打点，计时器所用的电源为220V，50Hz的交流电，由纸带所示数据可算出实验时的加速度为______ m/s2．

当地的重力加速度数值为9.8 m/s2，请列出测量值与当地重力加速度的值有差异的一个原因            （                                            ）．

（2）电源的输出功率P跟外电路的电阻R有关。如图所示，是研究它们关系的实验电路。为了便于进行实验和保护蓄电池，给蓄电池串联了一个定值电阻R0，把它们一起看作新电源（图中虚线框内部分）。新电源的内电阻就是蓄电池的内电阻和定值电阻R0之和，用r表示，电源的电动势用E表示。

①写出新电源的输出功率P跟E、r 、R的关系式：（                          ）。

（安培表、伏特表看作理想电表）。

②在实物图中按电路图画出连线，组成实验电路。

③表中给出了6组实验数据，根据这些数据，在方格纸中画出P-R关系图线。根据图线可知，新电源输出功率的最大值约是（               ） W，当时对应的外电阻约是（               ）．

U（V）    3.5    3.0    2.5    2.0    1.5    1.0

I（A）    0.2    0.3    0.4    0.5    0.6    0.7

23．某物理学习小组的同学在研究性学习过程中，用伏安法研究某电子元件R1的（6V，2.5W）伏安特性曲线，要求多次测量尽可能减小实验误差，备有下列器材：

 A．直流电源（6V，内阻不计）

B．电流表G（满偏电流 3 mA，内阻Rg＝10Ω）

 C．电流表A（　0～0.6 A，内阻未知）

 D．滑动变阻器（0～20 Ω，10A）

 E．滑动变阻器（0～200 Ω，1 A）

 F．定值电阻R0（阻值1990 Ω）

 G．开关与导线若干

（1）根据题目提供的实验器材，请你设计出测量电子元件R1伏安特性曲线的电路原理图（R1可用“”表示）。（画在方框内）

（2）在实验中，为了操作方便且能够准确地进行测量，滑动变阻器应选用_________。（填写器材序号）

（3）将上述电子元件R1 和另一电子元件R2接入如图所示的电路甲中，它们的伏安特性曲线分别如图乙中ob、oa所示。电源的电动势E=6.0V，内阻忽略不计。调节滑动变阻器R3，使电阻R1和R2消耗的电功率恰好相等，则此时电阻R1的阻值为_________Ω，R3接入电路的阻值为_________Ω。

21．某同学在做“描绘小灯泡的伏安特性曲线”的实验时，所用小灯泡上标有“3．8V 0．5A”的字样，现有电压表（0～4．5 V内阻约为3kΩ）、电源、开关和导线若干，以及以下器材：

A．电流表（0～0.6A内阻约为1Ω）

B．电流表（0～3A内阻约为0.25Ω）

C．滑动变阻器（0～20）

D．滑动变阻器（0～500）

（1）实验中如果即满足测量要求，又要误差较小，电流表应选用___________；滑动变阻器应选用_________。（选填相应器材前的字母）

（2）下列给出了四个电路图，请你根据实验要求选择正确的实验电路图

（3）下图是实验所用器材实物图，图中已连接了部分导线，请你补充完成实物间的连线。

（4）某同学在实验中得到了几组数据，在下图所示的电流—电压（I—U）坐标系中，通过描点连线得到了小灯泡的伏安特性曲线，根据此电流—电压图线可知，小灯泡的电阻随电压的增大而________（填“增大”、“不变”或“减小”），其原因是___________________，同时可以根据此图像确定小灯泡在电压为2 V时的电阻R =__________Ω

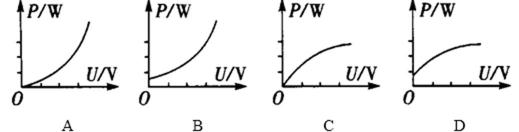

（5）根据此电流—电压图线，若小灯泡的功率是P，通过小灯泡的电流是I，下列给出的四个图中可能正确的是________ 。

16．（1）某同学利用打点计时器测量小车做匀加速运动时的加速度，打出如下图的一条纸带。A、B、C、D、E、F、G为纸带上7个相邻的计数点，利用刻度尺量出所有计数点到A点距离，并计算出相邻的计数点之间的距离，分别用字母x1、x2、x3、x4、x5、x6表示，如下图所示

①已知相邻的计数点之间的时间间隔为T，关于小车的加速度a的计算方法，产生误差较小的算法是______________。

A．

B．

C．

D．

②若在图中的纸带上只计算了AB、BC、DE、EF的距离x1、x2、x4、x5，且相邻的计数点之间的时间间隔仍为T，请用逐差法写出小车的加速度表达式，a=_____________（用x1、x2、x4、x5和T表示）。

（2）在“描绘小灯泡的伏安特性曲线”的实验中，利用实验得到了8组数据，在右图所示的I-U坐标系中，通过描点连线得到了小灯泡的伏安特性曲线。

①根据图线的坐标数值，请在下图中选出该实验正确的实验电路图________（选填“甲”或“乙”）；

②根据所选电路图，请在答题纸中相应的位置用铅笔画线代替导线，把实验仪器连接成完整的实验电路；

③由I-U图可知，该小灯泡的电阻随电压的升高而__________。（选填“增大”．“减小”或“不变”）；

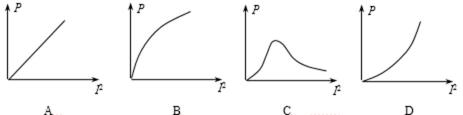

④根据I-U图，可判断出下图P-I2中正确的关系图像是（图中P为小灯泡功率，I为通过小灯泡的电流）__________。

21.实验题

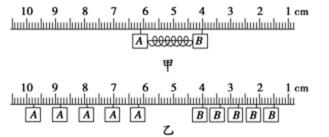

Ⅰ.气垫导轨上有A、B两个滑块，开始时两个滑块静止，它们之间有一根被压缩的轻质弹簧，滑块间用绳子连接（如图甲所示），绳子烧断后，两个滑块向相反方向运动，图乙为它们运动过程的频闪照片，频闪的频率为10 Hz，由图可知：

（1）A、B离开弹簧后，应该做________运动，已知滑块A、B的质量分别为200 g、300 g，根据照片记录的信息，从图中可以看出闪光照片有明显与事实不相符合的地方是______________________________________________。

（2）若不计此失误，分开后，A的动量大小为________ kg·m/s，B的动量的大小为________ kg·m/s，本实验中得出“在实验误差允许范围内，两滑块组成的系统动量守恒”这一结论的依据是:______________________________________。

Ⅱ.某学习小组通过实验来研究电器元件Z的伏安特性曲线。他们在实验中测得电器元件Z两端的电压与通过它的电流的数据如下表：

现备有下列器材：

A．内阻不计的6V电源；

B．量程为0～3A的内阻可忽略的电流表；

C．量程为0～0.3 A的内阻可忽略的电流表；

D．量程为0～3V的内阻很大的电压表；

E．阻值为0～10Ω，额定电流为3A的滑动变阻器；

F．电键和导线若干。

（1）这个学习小组在实验中电流表应选             （填器材前面的字母）；

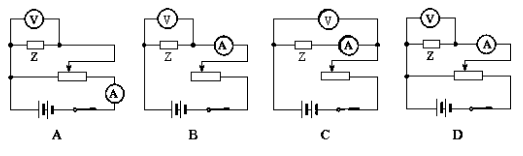

（2）请你从下面的实验电路图中选出最合理的一个（      ）；

（3）利用表格中数据绘出的电器元件Z的伏安特性曲线，如图所示，分析曲线可知该电器元件Z的电阻随U变大而_________（填 “变大”、“变小”或“不变” ）；

（4）若把用电器Z接入如图丙所示的电路中时，电流表的读数为0.150A，已知A、B两端电压恒为2V，则定值电阻R0 阻值为_______Ω。(结果保留两位有效数字)。
