22．某同学用插针法测量平行玻璃砖的折射率，作出光路如图所示，过点作法线交玻璃砖于点和点，过点延长入射光线交于点.

（1）设的长度为，的长度为，的长度为，的

长度为，的长度为，为方便地测量出玻璃砖的折射率，

需用刻度尺测量的量至少有（            ）（选填、 、 、

 、），则计算玻璃砖折射率的表达式为=（            ） .

（2）为减少测量时带来的实验误差，入射角应适当 （            ） （选填“大”或“小”）一些.

26．（Ⅰ）学校开展研究性学习，某研究小组的同学根据所学的光学知识，设计了一个测量液体折射率的仪器，如图所示，在一个圆盘上，过其圆心O作两条互相垂直的直径BC、EF，在半径上，垂直盘面插下两枚大头针P1、P2，并保持P1、P2位置不变，每次测量时让圆盘的下半部分竖直进入液体中，而且总使得液面与直径BC相平，EF作为界面的法线，而后在图中右上方区域观察P1、P2的像，并在圆周上插上大头针P3，使P3正好挡住P1、P2的像，同学们通过计算，预先在圆周EC部分刻好了折射率的值，这样只要根据P3所插的位置，就可直接读出液体折射率的值．则：

(1)若∠AOF＝30°，OP3与OC的夹角为30°，则P3处所对应的折射率的值为________ ．

(2)图中P3、P4两位置哪一处所对应的折射率值大？答：_______     _.

(3)作AO的延长线交圆周于K，K处所对应的折射率值应为________  ．

（Ⅱ）．用以下器材测量一待测电阻Rx的阻值（约100Ω）.

电源E，电动势约为6.0V，内阻很小；      电流表A1 （量程50mA  内阻为r1=20Ω）

电流表A2 （量程300mA ，内阻约为4Ω）   定值电阻R0，阻值R0=20Ω

滑动变阻器R,最大阻值10Ω                 单刀单掷开关S,导线若干。

①要求测量中尽量减小误差，并测多组数据.试在虚线框中画出测量电阻Rx的一种实验电路原理图(原理图中的元件要用题图中相应的英文字母标注).

②根据你所画的电路原理图，完成右图所示的实物连线图

③若某次测量中电流表A1的示数为I1，电流表A2的示数为I2.则由已知量和测量量计算Rx的表达式为Rx=____________.

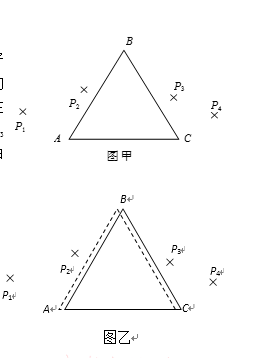

19．（1）用三棱镜做测定玻璃折射率的实验。先在白纸上放好三棱镜，在棱镜的一侧插上两枚大头针 P1和 P2，然后在棱镜的另一侧观察，调整视线使 P1的像被 P2挡住．接着在眼睛所在的一侧插两枚大头针P3、P4，使P3挡住P1、P2的像．P4挡住P3和P1、P2的像，在纸上标出的大头针位置和三棱镜轮廓 如图甲所示

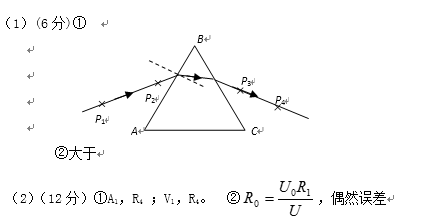

①请在甲图上画出测量所需的光路；

②若在测量过程中，先画好三棱镜轮廓(如图乙实线所示)但在放置三棱镜的位置时，却发生了微小的平移（移至图中的虚线位置，底边仍重合），则以AB作为分界面，三棱镜材料折射率的测量值（         ） 三棱镜玻璃材料折射率的真实值（填“大于”、“小于”、“等于”）。

（2）一个电压表Vo，量程3V，内阻约为1KΩ。为进一步测量Vo的内阻，有甲、乙两个电路可选择。备选器材有：

电流表A1：量程3mA；内阻约100Ω

电流表A2：量程0.6A；内阻约5Ω

电压表V1：量程3V， 内阻R1=1.2KΩ

电压表V2：量程15V，内阻R2=5KΩ

滑动变阻器R3：0～50Ω；

滑动变阻器R4：0～3000Ω。

电源E：6V电池组，内阻不计。

①若选用甲电路，电流表应选用（       ），变阻器应选用（       ）；

若选用乙电路，电压表应选用（       ），变阻器应选用（       ）。

②若选用乙电路，待测电压表和选用表示数为Uo和U，则测得是压表的内阻Ro=_______          （用Uo、U 、R1、R2、等字母表示）。改变变阻器阻值，多测几次取平均值，可减小（       ）误差（填系统或偶然）
