23.某同学要测量一段电阻丝的电阻率，电阻丝电阻约为4Ω，可提供的实验器材有：

         A．电流表G，内阻Rg=120Ω，满偏电流Ig= 3mA

         B．电流表A，内阻约为0．2Ω，量程为0～0．6A

         C．螺旋测微器

         D．电阻箱（0～9999Ω，0.5A）

         E．滑动变阻器R （10Ω，1A）

         F．电池组（3V，0.05Ω）

         G．电阻丝Rx

         H．一个开关和若干导线

该同学进行了以下操作：

（1）用螺旋测微器测量这段电阻丝的直径。螺旋测微器的示数如图，则本次测量所得电阻丝的直径为_________mm；

（2）设计实验电路。右图虚线框中所示为他设计的实验电路图的一部分，请将电路图补画完整；

（3）测量并计算电阻率。闭合开关，调节滑动变阻器的滑片到某位置，当电阻箱阻值为R0时，电流表G的示数为I1，电流表A的示数为I2。若电阻丝长度用L表示，电阻丝直径用d表示，则求电阻率的表达式为ρ=_________。（用相关字母表示）

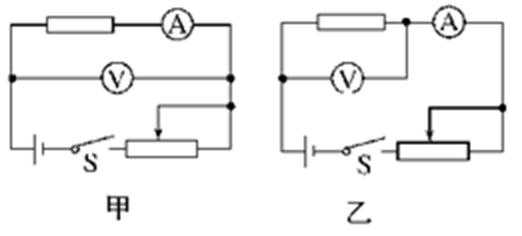

23. 在“测定金属丝的电阻率”的实验中，如提供的电源是两节干电池，被测金属丝的直径小于1 mm，长度约为80 cm，阻值约为几欧，使用的电压表有3 V(内阻约为3 kΩ)和15 V(内阻约为15 kΩ)两个量程，电流表有0.6 A(内阻约为0.1 Ω)和3 A(内阻约为0.02 Ω)两个量程，供限流用的滑动变阻器有：A. 0～10 Ω；B.0～100 Ω；C.0～1500 Ω三种，可供选择的实验电路有如图所示的甲、乙两种，用多用电表（选择开关已调至欧姆档“×1”）粗测电阻如丙图（指针b位置）所示，则：

(1)待测电阻示数约是__________Ω.

(2)为减小电阻的测量误差,应选用__图所示的电路．

(3)为了便于调节，应选用编号为___的滑动变阻器．

(4)电压表的量程应选用___V.

(5)电流表的量程应选用___A.

23．在测定某金属的电阻率实验中：

a.某学生进行了如下操作：

①利用螺旋测微器测金属丝直径d，如图所示，则d=________mm．②测量金属丝电阻Rx的电路图如图A所示，闭合电键S，先后将电压表右侧接线端P接a、b点时，电压表和电流表示数如下表所示．

该学生认真观察到两次测量中，电流表的读数几乎未变，发生这种现象的原因是________________，比较合理且较准确的金属丝电阻=_____Ω（保留两位有效数字），从系统误差角度分析，Rx的测量值与其真实值比较，____（填“>”、“=”或“<”）．

b.另一同学找来一恒压电源，按图B的电路先后将接线端P分别接a处和b处，测得相关数据如图B所示，该同学利用该数据可算出Rx的真实值为_____Ω.

23．（1）某同学要测量一均匀新材料制成的圆柱体的电阻率ρ．步骤如下：

①用螺旋测微器测量其直径如右图，可知其直径为（      ） mm；

②用多用电表的电阻“×10”挡，按正确的操作步骤测此圆柱体的电阻，表盘的示数如图，则该电阻的阻值约为（      ） Ω

（2）某同学用伏安法测一节干电池的电动势E和内电阻r，所给的其它器材有

A．电压表V：0～3～15V      B．电流表A：0～0.6～3A

C．变阻器R1：(20Ω，1A)     D．变阻器R2：(1000Ω，0.1A)   E．电键S和导线若干

①实验中电压表应选用的量程为（      ） （填0～3V或0～15V）；电流表应选用的量程为 （      ） （填0～0.6A或0～3A）；变阻器应选用（      ） （填序号）；

②根据实验要求连接实物电路图；

③实验测得的6组数据已在U—I图中标出，如图所示.请你根据数据点位置完成U—I图线，

并由图线求出该电池的电动势E=________V，电阻r=________Ω.
