23.实际电流表有内阻，可等效为理想电流表与电阻的串联。测量实际电流表G1内阻r1的电路如图所示。供选择的仪器如下：

①待测电流表G1（0～5mA，内阻约300Ω）；

②电流表G2（0～10mA，内阻约100Ω）；

③定值电阻R1（300Ω）；

④定值电阻R2（10Ω）；

⑤滑动变阻器R3（0～1000Ω）；

⑥滑动变阻器R4（0～20Ω）；

⑦干电池（1.5V）；

⑧电键S及导线若干。

（1）定值电阻应选______，滑动变阻器应选______。（在空格内填写序号）

（2）用连线连接实物图。

（3）补全实验步骤：

① 按电路图连接电路，将滑动触头移至最______端（填“左”或“右”）；

② 闭合电键S，移动滑动触头至某一位置，记录G1、G2的读数I1、I2；

③ 多次移动滑动触头，记录相应的G1、G2读数I1、I2；

④ 以I2为纵坐标，I1为横坐标，作出相应图线，如图所示。

（4）根据I2−I1图线的斜率k及定值电阻，写出待测电流表内阻的表达式_____________。

23.做测一金属电阻丝的电阻Rx的实验。

（1）某实验小组要用“伏安法”测量电阻丝的电阻Rx，已知电压表内阻约3kΩ，电流表内阻约1Ω，若采用图甲电路测量，则 Rx的测量值比真实值（           ）(填“偏大”或“偏小”)。若Rx约为10Ω应采用（           ）(选“甲”或“乙”)的电路，误差会比较小。

（2）若该实验小组实验时，某次测量时电压表和电流表的示数如图所示，则电流表示数为 （           ） A，电压表示数为 （           ）V。

（3）该实验小组经过讨论，发现无论是用图甲或图乙测量。都不可避免产生电表内阻引起的系统测量误差，于是该实验小组又设计了如图所示的实验方案，利用该方案测量的主要实验步骤如下：

第一步：将开关S2接2，闭合开关S1，调节滑动变阻器Rp和Rw，使电表读数接近满量程，但不超过量程，记录此时电压表和电流表的示数为U1、I1。

①请你根据实验原理为该实验小组写出接下的第二步操作，并说明需要记录的数据：（           ）；

②由以上记录的数据计算出被测电阻Rx的表达式为Rx=（           ）．

③简要分析此实验方案为何能避免电表内阻引起的实验误差：（           ）。

23．有一待测电阻Rg（阻值约5左右），实验室提供的器材有：

A．直流电流表A（0—100mA，内阻约为25）

B．直流电压表V（0—3V，内阻为5k）

C．滑动变阻器R1（0—20，1A）

D．滑动变阻器R2（0—1k，0.1A）

E．电源（电动势约为3V，内阻不计）

F．开关和若干导线

（1）在实验中，基要求待测电阻两端的电压从0开始变化，滑动变阻器应选用（        ）（填仪器前面的代号）

（2）为了尽量减小实验误差，请在下边方框中画出实验电路原理图

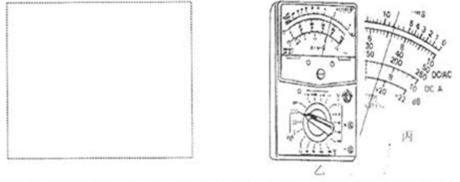

（3）实验时，某同学使用的是多用电表直流电流档来测电流，示数如图乙所示（丙为指针所在区域部分的放大图），读数为（               ）mA。

23．有一电压表，其量程为3V，内阻约为，现要准确测量该电压表的内阻，提供的实验器材有：

电源E：电动势约15 V，内阻不计；

电流表：量程1A，内阻 = 2 ，；

电压表：量程2V，内阻=2000 ；

定值电阻：阻值20 ；（可作为保护电阻）

定值电阻：阻值1 ； （可作为保护电阻）

滑动变阻器R：最大阻值10 ，额定电流1A；

开关一个，导线若干。

（1）提供的实验器材中，应选用的电表是 （            ）、定值电阻是（       ）；（填器材符号）

（2）请你设计一个测量电压表的实验电路图，画在答题卡上对应的虚线框内；（要求：滑动变阻器要便于调节）

（3）若所选电表的读数为a，待测电压表的读数为，写出电压表内阻的计算表达式= （         ）。
