1 简答题 · 12 分

某同学设计了如图所示的装置来探究加速度与力的关系。弹簧秤固定在一合适的木板上,桌面的右边缘固定一支表面光滑的铅笔以代替定滑轮,细绳的两端分别于弹簧秤的挂钩和矿泉水瓶连接。在桌面上画出两条平行线MN、PQ,并测出间距d0开始时讲模板置于MN处,现缓慢向瓶中加水,直到木板刚刚开始运动为止,记下弹簧秤的示数F0,以此表示滑动摩擦力的大小。再将木板放回原处并按住,继续向瓶中加水后,记下弹簧秤的示数F1,然后释放木板,并用秒表记下木板运动到PQ处的时间t。

①木板的加速度可以用d、t表示为a = ________;为了减小测量加速度的偶然误差可以采用的方法是(一种即可)_____________。

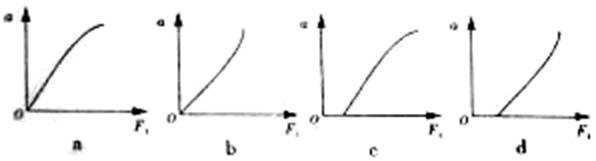

②改变瓶中水的质量重复实验,确定加速度a与弹簧秤示数F1的关系。下列图象能表示该同学实验结果的是_______________。

③ 用加水的方法改变拉力的大小与挂钩码的方法相比,它的优点是_________。

a可以改变滑动摩擦力的大小

b可以更方便地获取多组实验数据

c可以比较精确地测出摩擦力的大小

d可以获得更大的加速度以提高实验精度

1 填空题 · 10 分

在“探究加速度与力、质量的关系”实验时,已提供了小车,一端附有定滑轮的长木板、纸带、带小盘的细线、刻度尺、天平、导线。为了完成实验,还须从下图中选取实验器材,其名称是__________(漏选或全选得零分);并分别写出所选器材的作用__________

1 填空题 · 17 分

(1)在探究两电荷间相互作用力的大小与哪些因素有关的实验中,一同学猜想可能与两电荷的间离和带电量有关。他选用带正电的小球A和B,A球放在可移动的绝座上,B球用绝缘丝线悬挂于玻璃棒C点,如图所示。

实验时,先保持两电荷量不变,使A球从远处逐渐向B球靠近,观察到两球距离越小,B球悬线的偏角越大,再保持两球的距离不变,改变小球所带的电荷量,观察到电荷量越大,B球悬线的偏角越大。

实验表明:两电荷之间的相互作用力,随其距离的____________而增大,随其所带电荷量___________而增大。

此同学在探究中应用的科学方法是_________________(选填:“累积法”、“等效替代法”、“控制变量法”、“或演绎法”)

(2)

如图1所示,某组同学借用“探究a与F、m之间的定量关系”的相关实验思想、原理及操作,进行“探究合外力做功和动能变化的关系”的实验:

①为达到平衡阻力的目的,取下细绳和托盘,通过调节垫片的位置,改变长木板倾斜程度,根据打出的纸带判断小车是否做___________运动。

②连接细绳及托盘,放入砝码,通过实验得到图2所示的纸带。纸带上O为小车运动起始时刻所打的点,选取时间间隔为0.1s的相邻计数点A、B、C、D、E、F、G。实验时小车所受拉力为0.2N,小力车的质量为0.2kg.

请计算小车所受合外力做的功W和小车动能的变化,补填表中空格(结果保留至少小数点后第四位)。

1 填空题 · 16 分

(1)“嫦娥一号”和“嫦娥二号”卫星相继完成了对月球的环月飞行,标志着我国探月工程的第一阶段己经完成。设“嫦娥二号”卫星环绕月球的运动为匀速圆周运动,它距月球表面的高度为h,己知月球的质量为M、半径为R,引力常量为G,则卫星绕月球运动的向心加速度a=        线速度 v=

(2)某实验小组利用图示的装置探究加速度与力、质量的关系。

①下列做法正确的是  (填字母代号)

a.调节滑轮的高度,使牵引木块的细绳与长木板保持平行

b.在调节木板倾斜度平衡木块受到的滑动摩擦力时,将装有砝码的砝码桶通过定滑轮拴木块上

c.实验时,先放开木块再接通打点计时器的电源

d.通过增减木块上的砝码改变质量时,不需要盆新调节木板倾斜度

②为使砝码桶及桶内砝码的总重力在数值上近似等于木块运动时受到的拉力,应满足的条件是砝码桶及桶内砝码的总质量        木块和木块上硅码的总质量(填远大于,远小于,或近似于)

③甲、乙两同学在同一实验室,各取一套图示的装置放在水平桌面上,木块上均不放砝码,在没有平衡摩擦力的情况下,研究加速度a与拉力F的关系,分别得到图中甲、乙两条直线·设甲、乙用的木块质量分别为m、m甲、乙用的木块与木板间的动摩擦因数分别为μ,μ,由图可知,m     m μ甲       μ(填“大于”、“小于”或“等于”)

(3)要测绘一个标有“3V,0.6W”小灯泡的伏安特性曲线,灯泡两端的电压需要由,零逐渐增加到3V,并便于操作。已选用的器材有:

电池组(电动势为4.5V,内阻约1Ω):

电流表(量程为0~250mA,内阻约5Ω);

电压表(量程为0~3V,内限约3kΩ):

电键一个、导线若干。

1 实验中所用的滑动变阻器应选下列中的(填字母代号)。

a滑动变阻器(最大阻值20Ω, 额定电流1A)

b滑动变阻器(最大阻值1750Ω,额定电流0.3A)

2 实验的电路图应选用下列的图(填字母代号)。

3 实脸得到小灯泡的伏安特性曲线如图所示。如果将这个小灯泡接到电动势为1.5V,内阻为50Ω的电源两端,小灯泡消耗的功率是_W。

1 简答题 · 6 分

某同学利用图(a)所以实验装置及数学化信息系统获得了小车加速度a与钩码的质量m的对应关系图,如图(b)所示。实验中小车(含发射器)的质量为200g,实验时选择了不可伸长的轻质细绳和轻定滑轮,小车的加速度由位移传感器及与之相连的计算机得到。回答下列问题:

(1)根据该同学的结果,小车的加速度与钩码的质量成    (填“线性”或“非线性”)关系。

(2)由图(b)可知,a-m图线不经过原点,可能的原因是     。

(3)若利用本实验装置来验证“在小车质量不变的情况下,小车的加速度与作用力成正比”的结论,并直接以钩码所受重力mg作为小车受到的合外力,则实验中应采取的改进措施是          ,钩码的适量应该满足的条件是            。

1 填空题 · 4 分

图甲所示是某同学探究加速度与力的关系的实验装置.他在气垫导轨上安装了一个光电门B,滑块上固定一遮光条,滑块用细线绕过气垫导轨左端的定滑轮与力传感器相连,传感器下方悬挂钩码,每次滑块都从A处由静止释放.

(1)该同学用游标卡尺测量遮光条的宽度d,如图乙所示,则d=      mm.

(2)实验时,将滑块从A位置由静止释放,由数字计时器读出遮光条通过光电门B的时间t,若要得到滑块的加速度,还需要测量的物理量是                ;

(3)下列不必要的一项实验要求是        .(请填写选项前对应的字母)

A、应使滑块质量远大于钩码和力传感器的总质量

B、应使A位置与光电门间的距离适当大些

C、应将气垫导轨调节水平

D、应使细线与气垫导轨平行

(4)改变钩码质量,测出对应的力传感器的示数F和遮光条通过光电门的时间t,通过描点作出线性图象,研究滑块的加速度与力的关系,处理数据时应作出      图象.(选填“”、“”或“”).

1 简答题 · 10 分

21.甲同学准备做“验证机械能守恒定律”实验,乙同学准备做“探究加速度与力、质量的关系”实验

(1)图1中A、B、C、D、E表示部分实验器材,甲同学需在图中选用的器材_____________乙同学需在图中选用的器材___________。(用字母表示)

(2)乙同学在实验室选齐所需器材后,经正确操作获得如图2所示的两条纸带①和②。纸带__________的加速度大(填①或者②),其加速度大小为____________。

1 简答题 · 6 分

如图1所示为“探究加速度与物体受力及质量的关系”的实验装置图。图中A为小车,B为装有砝码的托盘,C为一端带有定滑轮的长木板,小车后面所拖的纸带穿过电火花打点计时器,打点计时器接50HZ交流电。小车的质量为m1,托盘及砝码的质量为m2

①下列说法正确的是          。

a长木板C必须保持水平

b实验时应先释放小车后接通电源

c实验中m2应远小于m1

d作a-图像便于行出加速度与质量关系

②实验时,某同学由于疏忽,遗漏了平衡摩擦力这一步骤,他测量得到的a—F图像,可能是图2中的图线          。(选填“甲、乙、丙”)

③图3为某次实验得到的纸带,纸带上标出了所选的四个计数点之间的距离,相邻计数点间还有四个点没有画出。由此可求得小车的加速度的大小是            m/s2。(结果保留二位有效数字)

1 简答题 · 6 分

用如图甲所示装置做“探究物体的加速度跟力的关系”的实验。实验时保持小车的质量不变,用钩码所受的重力作为小车受到的合力,用打点计时器和小车后端拖动的纸带测出小车运动的加速度。

①实验时先不挂钩码,反复调整垫木的左右位置,直到小车做匀速直线运动,这样做的目的是                        。

②图乙为实验中打出的一条纸带的一部分,从比较清晰的点迹起,在纸带上标出了连续的5个计数点A、B、C、D、E,相邻两个计数点之间都有4个点迹没有标出,测出各计数点到A点之间的距离,如图乙所示。已知打点计时器接在频率为50Hz的交流电源两端,则此次实验中小车运动的加速度的测量值a=____________m/s2。(结果保留两位有效数字)

③实验时改变所挂钩码的质量,分别测量小车在不同外力作用下的加速度。根据测得的多组数据画出a-F关系图线,如图丙所示。此图线的AB段明显偏离直线,造成此现象的主要原因可能是         。(选填下列选项的序号)

A.小车与平面轨道之间存在摩擦

B.平面轨道倾斜角度过大

C.所挂钩码的总质量过大

D.所用小车的质量过大

1 填空题 · 6 分

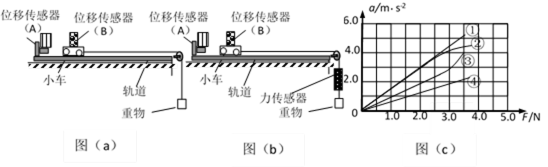

学习了传感器之后,在“研究小车加速度与所受合外力的关系”实验中时,甲、乙两实验小组引进“位移传感器”、“力传感器”,分别用如图(a)、(b)所示的实验装置实验,重物通过细线跨过滑轮拉相同质量小车,位移传感器(B)随小车一起沿水平轨道运动,位移传感器(A)固定在轨道一端,在运动过程中位移传感器(B)发出信号,位移传感器(A)接收信号且显示小车运动的位移。甲组实验中把重物的重力作为拉力F,乙组直接用力传感器测得拉力F,改变重物的重力重复实验多次,记录多组数据,并画出a-F图像。

(1)甲组实验把重物的重力作为拉力F的条件是        。

(2)图(c)中符合甲组同学做出的实验图像的是     ;符合乙组同学做出的实验图像的是     。
