- 把电流表改装成电压表
- 共24题
12.某同学改装和校准电压表的电路图如图所示,图中虚线框内是电压表的改装电路。
(1)已知表头G满偏电流为100 uA,表头上标记的内阻值为900Ω。R1、R2和R3是定值电阻。利用R1和表头构成1 mA的电流表,然后再将其改装为两个量程的电压表。若使用a、b两个接线柱,电压表的量程为1 V;若使用a、c两个接线柱,电压表的量程为3 V。则根据题给条件,定值电阻的阻值应选R1=___Ω,R2=______Ω,R3=_______Ω。
(2)用量程为3V,内阻为2500Ω的标准电压表对改装表3V挡的不同刻度进行校准。所用电池的电动势E为5V;滑动变阻器R有两种规格,最大阻值分别为50Ω和5kΩ。为了方便实验中调节电压,图中R应选用最大阻值为______Ω的滑动变阻器。
(3)校准时,在闭合开关S前,滑动变阻器的滑动端P应靠近_______(填“M”或“N”)端。
(4)若由于表头G上标记的内阻值不准,造成改装后电压表的读数比标准电压表的读数偏小,则表头G内阻的真实值_________(填“大于”或“小于”)900Ω。
某同学改装和校准电压表的电路图如图所示,图中虚线框内是电压表的改装电路。
13.已知表头G满偏电流为100 uA,表头上标记的内阻值为900Ω。R1、R2和R3是定值电阻。利用R1和表头构成1 mA的电流表,然后再将其改装为两个量程的电压表。若使用a、b两个接线柱,电压表的量程为1 V;若使用a、c两个接线柱,电压表的量程为3 V。则根据题给条件,定值电阻的阻值应选R1=___Ω,R2=______Ω,R3=_______Ω。
14.用量程为3V,内阻为2500Ω的标准电压表对改装表3V挡的不同刻度进行校准。所用电池的电动势E为5V;滑动变阻器R有两种规格,最大阻值分别为50Ω和5kΩ。为了方便实验中调节电压,图中R应选用最大阻值为______Ω的滑动变阻器。
15.校准时,在闭合开关S前,滑动变阻器的滑动端P应靠近_______(填“M”或“N”)端。
16.若由于表头G上标记的内阻值不准,造成改装后电压表的读数比标准电压表的读数偏小,则表头G内阻的真实值_________(填“大于”或“小于”)900Ω。
23.2010年广州亚运盛会堪称是LED绿色照明技术、节能照明产品得到全面应用的照明科技博览会。无论是海心沙、广州塔、广州中轴线城市景观照明等重点工程项目,还是亚运城、大学城等数十个场馆和设施,处处都闪耀着国产LED绿色照明、节能照明产品的光芒。某实验小组要精确测定额定电压为3V的LED灯正常工作时的电阻,已知该灯正常工作时电阻大约500Ω左右,电学符号与小灯泡电学符号相同。
实验室提供的器材有:
额定电压为3V的LED灯,正常工作时电阻大约500Ω左右 电流表A2(量程为0至3mA,内阻RA2=15Ω)
定值电阻R2=1985Ω 滑动变阻器R1(0至20Ω)一只
电压表V(量程为0至12V,内阻RV=1kΩ)
蓄电池E(电动势为12V,内阻很小) 电键S一只
(1)不增减上述器材的情况下在下边方框中画出应采用的电路图。
(2)写出测量LED灯正常工作时的电阻表达式Rx ,当表达式中的 (填字母)达到 ,记下另一电表的读数代入表达式,其结果为正常工作时电阻。
(1)甲同学要把一个量程为200的直流电流计
,改装成量度范围是0~4V的直流电压表。
① 她按图1所示电路、用半偏法测定电流计的内电阻rg,其中电阻R0约为1
。为使rg的测量值尽量准确,在以下器材中,电源E应选用______________,电阻器R1应选用______________,电阻器R2应选用______________(选填器材前的字母)
a电源(电动势1.5V)
b电源(电动势6V)
c电阻箱(0~999.9)
d滑动变阻器(0~500)
e电位器(一种可变电阻,与滑动变阻器相当)(0~5.1)
f电位器(0~51)
②该同学在开关断开情况下,检查电路连接无误后,将R2的阻值调至最大。后续的实验操作步骤依次是______________,______________,______________,______________,最后记录R1的阻值并整理好器材。(请按合理的实验顺序,选填下列步骤前的字母)
a闭合S1
b闭合S2
c调节R2的阻值,使电流计指针偏转到满刻度
d调节R2的阻值,使电流计指针偏转到满刻度的一半
e调节R1的阻值,使电流计指针偏转到满刻度的一半
f调节R1的阻值,使电流计指针偏转到满刻度
③如果所得的R1的阻值为300.0,则图1中被测电流计
的内阻r的测量值为______________
,该测量值__________实际值(选填“略大于”、“略小于”或“等于”)。
④给电流计__________联(选填“串”或“并”)一个阻值为__________
的电阻,就可以将该电流计
改装为量程4V的电压表。
(2)乙同学要将另一个电流计改装成直流电压表,但他不仅借到一块标准电压表
、一个电池组E、一个滑动变阻器
和几个待用的阻值准确的定值电阻。
①该同学从上述具体条件出发,先将带改装的表直接与电压表
校准。请你画完图2方框中的校准电路图。
② 实验中,当定值电阻R选用17.0时,调整滑动变阻器
的阻值,电压表
的示数是4.0V时,表
的指针恰好指到满量程的五分之二;当R选用7.0
时,调整
的阻值,电压表
的示数是2.0V时,表
的指针又指到满量程的五分之二。
由此可以判定,表的内阻rg是_______
,满偏电流
是_______mA。若要将表
改装为量程是15V的电压表,应配备一个_______
的电阻。
一电流表的量程标定不准确,某同学利用图1所示电路测量该电流表的实际量程。
所用器材有:量程不准的电流表,内阻
=10.0
,量程标称为5.0mA;标准电流表
,内阻
=45.0
,量程1.0mA;标准电阻
,阻值10.0
;滑动变阻器R,总电阻为300.0
;电源E,电动势3. 0V,内阻不计;保护电阻
;开关S;导线。
回答下列问题:
(1)在答题卡上(图2所示)的实物图上画出连线。
(2)开关S闭合前,滑动变阻器的滑动端c应滑动至 端。
(3)开关S闭合后,调节滑动变阻器的滑动端,使电流表满偏;若此时电流表
的读数为
,则
的量程
= 。

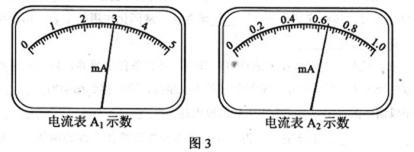

(4)若测量时,未调到满偏,两电流表的示数如图3所示,从图中读出
的示数
= ,
的示数
= ;由读出的数据计算得
= 。(保留3位有效数字)
(5)写出一条提高测量准确度的建议:
23.要测定一个自感系数很大的线圈L的直流电阻,实验室提供下列器材:
①待测线圈L,阻值约为2Ω,额定电流为2A
②电流表A1量程为0.6A,内阻为0.2Ω
③电流表A2量程为3A,内阻为0.2Ω
④变阻器R1阻值为1-10Ω,变阻器R2阻值为0-1KΩ。
⑤电池 E,电动势为9V,内阻很小
⑥定值电阻 R1=10Ω,R2=100Ω
⑦开关S1,S2
要求实验时,改变变阻器,可使在尽可能大的范围内测得多组A1 表、A2表的读数I1、I2,利用I1-I2的图象,求出电感线圈的电阻。
(1)实验中定值电阻应选用______,变阻器应选用_________。
(2)请在方框内画上电路图。
(3)I2—I1对应的函数关系式为_____________。
(4)实验结束时应先断开开关_________________。
(5)由I2—I1图象得出的平均值为6.0,则电感线圈的直流电阻为_____________。
23.一小功率直流用电器T,额定电压为10v,内阻约20Ω,为测量其额定功率,某同学选用了如下器材:
待测用电器(用表示)
电源E (电动势15V)
电压表(量程0〜3V,内阻Rv=3kΩ)
电流表(量程0〜0.6A,内阻约2Ω)
滑动变阻器(0〜50Ω)
定值电阻R0 (阻值9kΩ)
开关和导线若干
(1) 请在图中方框内画出实验电路图;
(2) 实验中调整滑动变阻器,当电压表示数为____V时,用电器处于额定工作状态;此时电流表示数如图所示,则该用电器的额定功率为____W。(计算结果保留二位有效数字)
23.将满偏电流Ig=300μA、内阻未知的电流表G改装成电压表并进行校准。
①利用如图所示的电路测量电流表G的内电阻(图中电源的电动势E=4V),先闭合S1,调节R,使电流表指针偏转到满度;再闭合S2,保持R不变,调节R/,使电流表指针偏转到满度的,读出此时R/的电阻值为450Ω,则电流表内电阻的测量值Rg=________Ω。
②将该表改装成量程为3V的电压表,需________(填“串联”或“并联”)阻值为R0=_______Ω的电阻。
③把改装好的电压表与标准电压表进行对照校准,试在答卷中对应的虚线框中画出实验原理图。
22.(1)下面的螺旋测微器和游标卡尺的读数分别是( )mm;( ) cm。
(2)一个电压表VA的内阻RA=1000
,量程为1.0V,现要利用电阻箱扩大它的量程,改装成量程为3.0V的电压表。改装后,再用一量程为3.0V的精确的电压表VB对改装后的电压表的所有刻度进行校准。除了这两个电压表VA、VB外,还有下列一些器材:
电源(电动势约为6 V,内阻较小)
变阻器(总电阻约l0
)
电阻箱(0~9999
)
开关S
导线若干
① 如图所示是以上器材和两个电压表VA、VB的实物示意图,试在图中画出连线,连成进行校准时的实验电路。
② 图中电阻箱的取值等于 ( ) 。
22.(1)人造卫星绕地球做匀速圆周运动时处于完全失重状态,物体对支持面没有压力,所以在这种环境中已无法用天平称量物体的质量.针对这种环境,某兴趣小组通过查资料获知:弹簧振子做简谐运动的周期为
(其中m是振子的质量,k是弹簧的劲度系数).他们设计了一种装置来间接测量物体的质量,
如图所示,A是带夹子的金属块,金属块和夹子的总质量为m0,B是
待测质量的物体(可以被A上的夹子固定),弹簧的劲度系数k未知,
但他们有一块秒表.他们按照以下步骤进行了实验:
A.不放B时用秒表测出弹簧振子完成30次全振动的时间t1;
B.将B固定在A上,用秒表测出弹簧振子完成30次全振动的时间t2.
①写出待测物体质量的计算公式为
m=( )(用所测物理量和已知物理量表示)
②由于太空中受到条件的限制,只能把该装置放在如图所示的粗糙水平桌面上进行操作,则该操作对实验结果( ) (填“有”或“无”)影响,因为 ( ).
(2)在测定满偏电流为2.5mA,内阻约为50Ω的电流表A1的内电阻的实验中,备用的器材有:
A.标准电流表A2(量程0~3mA) B.标准电压表V(量程0~15V)
C.保护电阻R0(阻值100Ω) D.电阻箱R1(阻值范围0~999.9Ω)
E.电源(电动势1.5V,有内阻)
F.滑动变阻器R2(阻值范围0~20Ω,额定电流1.5A)
另有若干导线和开关。
①根据列出的器材,设计一种电路尽量准确地测出电流表的内阻。并根据设计的电路写出电流表内阻的表达式(用字母表示,要注明式中各个字母的含义)。
②测出A1的内电阻后,某同学设计了如图所示
的电路,将电流表A1改装成0~0.6A和0~3A
两个量程的电流表,按该同学的设计,当开关S
与a点接通时电流表的量程为_______A;当开关
S接b时,若电流表A1的内电阻为RA,
则=( ) 。
