A.当导体棒切割磁感线时，产生的感应电动势为 E=BLv，由于L按正弦规律变化，这个过程产生正弦式交变电流，故A正确； B.根据电流热效应，设此交流电的电压有效值为U,由，则,则电压表的示数为,故B错误； C.电流表的示数为交流电的有效值，所以导体棒运动到图示虚线位置时，电流表示数不为零，故C错误； D. 导体棒上消耗的热功率为，故D错误；故本题选A

A、由于中心放一个圆柱形电极接电源的负极，沿边缘放一个圆环形电极接电源的正极，在电源外部电流由正极流向负极，因此电流由边缘流向中心；器皿所在处的磁场竖直向上，由左手定则可知，导电液体受到的磁场力沿逆时针方向，因此液体沿逆时针方向旋转；故A错误；

B、电压表的示数为1.5V，则根据闭合电路的欧姆定律：E=U+IR0+Ir，所以电路中的电流值：I===0.3A，

液体所受的安培力大小为：F=BIL=BIa=0.1×0.3×0.05=1.5×10﹣3N．故B错误；

C、液体的等效电阻为R=0.9Ω，10s内液体的热能Q=I2Rt=0.32×0.9×10=0.81J．故C错误；

D、玻璃皿中两电极间液体的等效电阻为R=0.9Ω，则液体热功率为P热=I2R=0.32×0.9=0.081W，故D正确．

设线框的电阻为R，

甲图中：ab两点间的电势差等于外电压，其大小为U=E=B•2Lv=BLv，电流为I==；乙图中：ab两点间的电势差等于外电压的，其大小为U=E=B•2Lv=BLv，电流为I=；丙图中：ab两点间的电势差等于，电流为I= ；丁图中：ab两点间的电势差等于，电流为I=；由上分析可知AB正确。

甲图中的安培力，乙图中的安培力，所以甲乙相等；丙图中安培力，丁图，丙图，丁图相等，但是四幅图不等，C错；由于电流相等，所以电功率也相等，所以D正确。

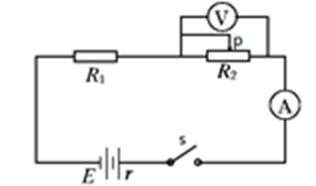

滑动变阻器向左滑动时电阻变大，根据闭合电路的欧姆定律可得，干路电流I变小，所以电流示数变小，电阻R1和内阻r上电压也变小，总电动势不变，所以R2电压变大，表压示数的变大，所以A项错误；比值表示R2的电阻，所以比值变大，故B项正确；R1的电阻不变电流减小，根据，所以功率一定变小，故C错误；.电源电源的电动势不变，电流减小，根据的总功率，所以总功率减小，D项正确。所以本题选BD。

总电流增大，内电压变大，外电压变小，电压表测的是外电压，所以电压表示数变小．故A错误；设电路中的电阻R1、R2和R3的阻值为R，当电键打在1时，R2两端的电压U2==E，当电键打在2时R2两端的电压U2′=E=E，可知．U2′＜U2．故C错误。电池的效率可根据η==得知，外电压U变小，电池的效率变小。故D正确；根据，带入上面的式子可知，功率的大小无法判断，所以B错。
