21.I.在“验证力的平行四边形定则”实验中，某同学用图钉把白纸固定在水平放置的木板上，讲橡皮条的一端固定在板上一点，两个细绳套系在橡皮条的另一端。用弹簧测力计分别拉住两个细绳套，互成角度地施加压力，使橡皮条申长，结点到达纸上面某一位置，如图所示。请将以下的实验操作和处理补充完整：

①用铅笔描下结点位置，记为0；

②记录两个弹簧测力计的示数和，沿每条细绳（套）的方向用铅笔分别描出几个点，用刻度尺把相应的点连成线；

③只用一个弹簧测力计，通过细绳套把橡皮条的结点扔拉到位置0，记录测力计的示数，_______________________________________________________________________;

④按照力的图示要求，作出拉力；

⑤根据力的平行四边形定则作出F1和F2的合力F；

⑥比较________ 的一致程度，若有较大差异，对其原因进行分析，并作出相应的改进后再次进行实验。

Ⅱ.某同学为了测量一节电池的电动势和内阻，从实验室找到以下器材：一个满偏电流为100μA、内阻为2500Ω 的表头，一个开关，两个电阻箱（0~999.9 Ω）和若干导线。

（1）由于表头量程偏小，该同学首先需将表头改装成量程为50mA的电流表，则应该将表头与电阻箱________（填“并联”或“串联”），并将该电阻箱阻值调为________ Ω

（2）接着该同学用改装的电流表对电池的电动势即内阻进行测量，实验电路如图1所示，通过改变电阻R测相应的电流I，且作相关计算后一并记录如下表。

①根据表中数据，图2中已描绘出四个点，请将第5、6两组数据也描绘在图2中，并画出IR/I图线；

②根据图线可得电池的电动势E是________ V，内阻r是________ Ω。

23.

（1）为了测量电源的电动势和内阻，我们通常采用如图甲所示电路，请根据甲电路图连接实物图。

（2）由于电压表和电流表内阻的影响，采用甲电路测量存在系统误差，为了消除这一影响，某同学选择两块量程合适的电压表V1、V2，一个满足实验要求的电阻箱R和三个开关，并设计了如图乙所示的测量电路，进行了如下的主要测量步骤：

①闭合S2，断开S1、S3，记下V1和V2的示数U1和U2；

②断开S2、闭合S3，S1仍断开，调节电阻箱R，使电压表V2的示数仍为U2，读出电阻箱的阻值为R0；

③闭合S1、S2，断开S3，记下V1的示数U1'；

请利用以上的测量物理量的字母写出电压表V1内阻表达式=______，该电源的电动势和内阻的测量值表达式E=______，r=______。

23．某同学到实验室做《测电源电动势和内阻》的实验时，发现实验台上有以下器材：待测电源(电动势未知，内阻约为2)；一个阻值未知的电阻R0；多用电表一只；电压表两只；电流表一只；滑动变阻器一只；开关一个，导线若干。

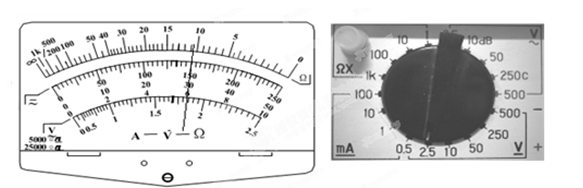

（1）该同学首先用多用电表粗略测量电源的电压，电表指针和选择开关分别如图所示，则该电表读数为 （             ） V；

（2）为较准确地测量该电源的电动势和内电阻并同时测出定值电阻R0的阻值，他设计了如图所示的电路。实验时他用U1、U2、Ｉ分别表示电表V１、V2、A的读数，在将滑动变阻器的滑片移动到不同位置时，记录了U1、U2、Ｉ的一系列值。并作出下列三幅U---I图线来处理实验数据，从而计算电源电动势、内阻以及定值电阻R0的值。

其中，可直接算出电源电动势和内电阻的图是（             ） ，可直接算出定值电阻R0的图是 （         ）。

（3）本实验中定值电阻的测量存在误差，造成这一误差的原因是（              ）

A．由电压表V1、V2分流共同造成

B．由电压表V1、V2分流及电流表分压共同造成

C．只由电压表V2分流造成

D．由电流表、滑动变阻器分压共同造成

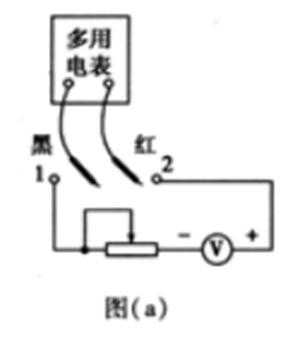

11.某学生实验小组利用图(a)所示电路，测量多用电表内电池的电动势和电阻“×l k”挡内部电路的总电阻。使用的器材有：

多用电表；电压表：量程5 V，内阻十几千欧；

滑动变阻器：最大阻值5 k；导线若干。

回答下列问题：

（1）将多用电表挡位调到电阻“×1k”挡，再将红表笔和黑表笔（             ），调零点。

（2）将图(a)中多用电表的红表笔和（            ）（填“1”或“2”）端相连，黑表笔连接另一端。

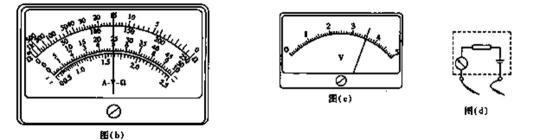

（3）将滑动变阻器的滑片调到适当位置，使多用电表的示数如图(b)所示，这时电压表的示数如图(c)所示。多用电表和电压表的读数分别为（              ） 和 （              ）V。

（4）调节滑动变阻器的滑片，使其接入电路的阻值为零，此时多用电表和电压表的读数分别为12.0 和4．00 V。从测量数据可知，电压表的内阻为（              ）。

（5）多用电表电阻挡内部电路可等效为由一个无内阻的电池、一个理想电流表和一个电阻串联而成的电路，如图(d)所示。根据前面的实验数据计算可得，此多用电表内电池的电动势为（        ）V，电阻“×l k”挡内部电路的总电阻为（             ）。

23．在做测量电源电动势E和内阻r的实验时，提供的器材是：待测电源一个，内阻为RV的电压表一个（量程略大于电源的电动势），电阻箱一个，开关一个，导线若干。为了测量得更加准确，多次改变电阻箱的电阻R，读出电压表的相应示数U，以为纵坐标，R为横坐标，画出与R的关系图象,如图所示。由图象可得到直线在纵轴上的截距为m，直线的斜率为k,试根据以上信息

（1）在虚线框内画出实验电路图。

（2）写出、的表达式， ___________ ；_______________

22．某同学在用电流表和电压表测电池的电动势和内阻的实验中，串联了一只2.5的保护电阻R0，实验电路如图10所示，

（1）连好电路后，当该同学闭合电键，发现电流表示数为0，电压表示数不为0。检查后判定有一处断路；他用多用电表的电压档检查电路，把两表笔分别接a、b，b、c，d、e时，示数均为0，把两表笔接c、d时，示数与电压表示数相同，由此可推断故障是（           ）之间断路。

（2）排除故障后，该同学顺利完成实验，测得下列数据，并根据数据在下面坐标图中描点，请你画出U—I图线，

（3）由图线求电池的电动势为（             ），内阻为（                ）。

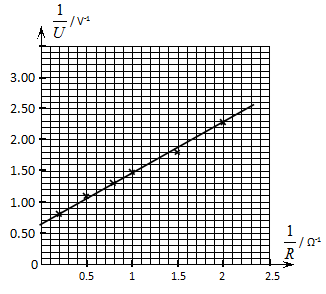

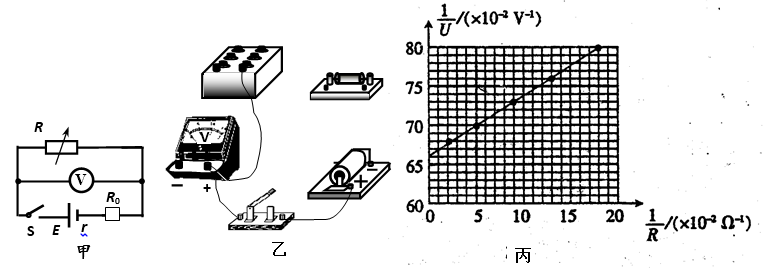

23. 某物理兴趣小组的同学利用实验探究电池的电动势和内阻，实验的主要操作如下：

（1）先用电压表直接接在电池两极粗测电池的电动势，这样测出的电动势比真实值_______（选填：“偏大”或“偏小”）。

（2）再按图甲接好电路进行实验，记下电阻箱和电压表对应的一系列读数R、U ，并计算得下表所列数据。

（3）在图乙坐标纸上画出—图象；

（4） 根据（3）所画的图象可算出电池的电动势为________V，电池的内阻为________Ω 。(结果保留三位有效数字)

23. 某同学要测量一节旧电池的电动势和内阻，实验器材仅有一个电流表、一个电阻箱、一个开关和导线若干，该同学按如图所示电路进行实验，测得的数据如下表所示。

（1）为了便于分析，一般采用线性图象处理数据，请写出与线性图象对应的物理量R-间的函数关系式 （         ）；

（2）利用测得的数据在坐标纸上画出适当的图象；

（3）由图象可知，该电池的电动势E= （         ）V，内阻r= （         ）Ω；

（4）利用该实验电路测出的电动势E测和内阻r测与真实值E真和r真相比，理论上E测  （         ）E真，r测 （         ） r真（选填“>”、“<”或“=”）。

23．某同学用如图甲所示的实验电路，测定电源电动势和内阻，使用的实验器材为：待测干电池组（电动势约）、电流表（量程，内阻小于）、电阻箱（～）、滑动变阻器（～）、单刀双掷开关、单刀单掷开关各一个及导线苦干。考虑到干电池的内阻较小，电流表的内阻不能忽略。

（1）该同学先利用图甲电路图测出电流表的内阻。主要实验步骤如下：

①（                                              ）；

②（                                                ）；

③测得电流表内阻约为。此测量值（           ）实际值（选填“大于”、“等于”或“小于”），引起误差的原因是（             ）。

（2）再按图甲接好电路，断开开关K，将开关S接D，多次调节电阻箱R，测得多组电阻箱的阻值和电流表示数，绘出如图乙的图象。由此求出待测干电池组的电动势（        ）、内阻 （         ） 。（计算结果保留三位有效数字）
