21.（Ⅰ）．探究加速度与力的关系装置如图所示。带滑轮的长木板水平放置，细绳通过两滑轮分别与弹簧秤挂钩和沙桶连接，细线与桌面平行．将木块放在靠近打点计时器的一端，缓慢向沙桶中添加细沙，直到木块开始运动，记下木块运动后弹簧秤的示数F，通过纸带求出木块运动的加速度a。将木块放回原处，向沙桶中添加适量细沙，释放木块……获取多组a.F数据。

（1）关于该实验的操作，以下说法正确的是（      ）

A.实验过程中，应先闭合打点计时器开关，再释放小车

B.通过缓慢添加细沙，可以方便地获取多组实验数据

C.每次添加细沙后，需测出沙及沙桶的质量

D.实验过程要确保沙及沙桶的质量远小于木块的质量

（2）某同学根据实验数据做出了两个a-F图象如图所示，正确的是_________；由图象可知，木块所受的滑动摩擦力大小大小为_________；若要作出木块的加速度与合力的关系，需要对图象进行修正。修正后的横坐标F合应该等于_________（用F.F0表示）。

（Ⅱ）．某同学用游标卡尺测量圆形管内径时的测量结果如图甲所示，则该圆形钢管的内径是________mm.   如图乙所示是某次用千分尺测量时的情况，读数为_________mm。

（Ⅲ）．用下列器材组装成一个电路，要求既能测量出电池组的电动势E和内阻r，又能同时描绘小灯泡的伏安特性曲线．

A．电压表V1（量程6 V，内阻很大）

B．电压表V2（量程3 V，内阻很大）

C．电流表A（量程3 A，内阻很小）

D．滑动变阻器R（最大阻值10 Ω，额定电流4 A）

E．小灯泡（2 A，5 W）

F．电池组（电动势E，内阻r）

G．开关一只，导线若干

实验时，调节滑动变阻器的阻值，多次测量后发现：若电压表V1的示数增大，则电压表V2的示数小．

（1）请将设计的实验电路图在虚线框中补充完整．

（2）每一次操作后，同时记录电流表A.电压表V1和电压表V2的示数，组成两个坐标点（I1，U1）.（I2，U2），标到U－I坐标系中，经过多次测量，最后描绘出两条图线，如图所示，则电池组的电动势E＝______ V，内阻r＝______ Ω.（结果保留两位有效数字）

（3）在U－I坐标系中两条图线在P点相交，此时滑动变阻器连入电路的阻值应为______ Ω.

23．为了测定一节干电池的电动势和内阻，实验室提供了下列器材：

A．待测干电池（电动势1.5 V左右，内阻不超过1.5 Ω）

B．电流表A1（量程0～2 mA，内阻为10 Ω）

C．电流表A2（量程0～0.6 A，内阻约为0.1 Ω）

D．滑动变阻器R1（0～20 Ω， 10 A）

E．滑动变阻器R2（0～100 Ω，1 A）

F．定值电阻R3＝990 Ω

G．开关、导线若干

①请在以上提供的器材中选择所需器材设计测量电路，在虚线框内补画出完整的电路原理图。（要求在电路图中标明所使用器材）

②根据合理的设计电路测量数据，电流表A1的示数记为I1，电流表A2的示数记为I2，某同学测出了6组I1、I2的数据，并已描绘出如下图所示的I1和I2的关系图线。

③根据已描绘出的图线，可得被测电池的电动势为____V，内阻为________Ω。

23. 某物理兴趣小组的同学利用实验探究电池的电动势和内阻，实验的主要操作如下：

（1）先用电压表直接接在电池两极粗测电池的电动势，这样测出的电动势比真实值_______（选填：“偏大”或“偏小”）。

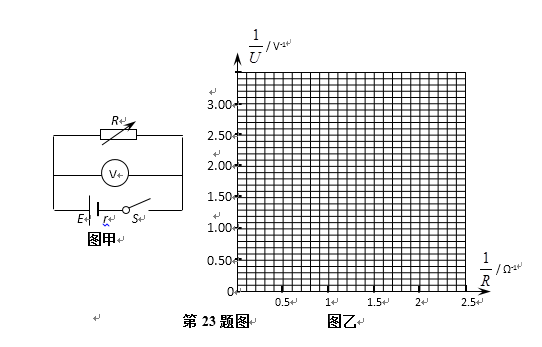

（2）再按图甲接好电路进行实验，记下电阻箱和电压表对应的一系列读数R、U ，并计算得下表所列数据。

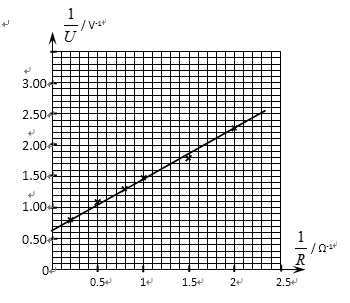

（3）在图乙坐标纸上画出—图象；

（4） 根据（3）所画的图象可算出电池的电动势为________V，电池的内阻为________Ω 。(结果保留三位有效数字)

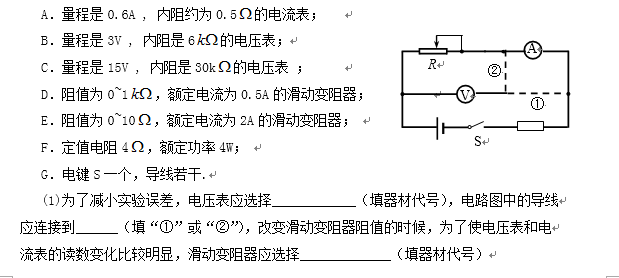

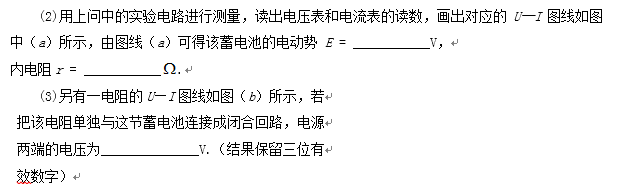

23．某同学用下列器材测定一节蓄电池的电动势和内电阻. 蓄电池的电动势约为3V，内电阻很小.

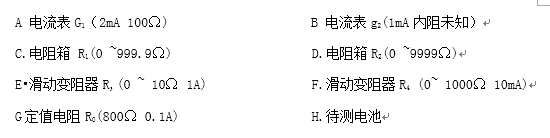

23.为了测量某电池的电动势E(约为3V)和内阻r，可供选择的器材如下：

I.导线、电键若干

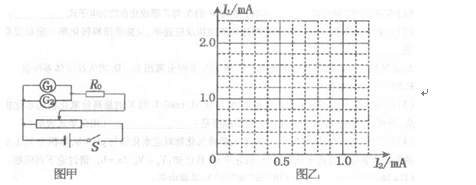

(1) 釆用如图甲所示的电路，测定电流表G2的内阻，得到电流表G1的示数I1、电流表C2的示数I2如下表所示：

根据测量数据，请在图乙坐标中描点作出I1-i2图线.由图得到电流表G2的内阻等于_______Ω.

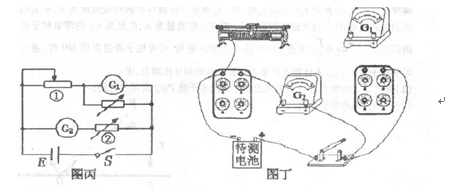

(2)在现有器材的条件下，测量该电池电动势和内阻，采用如图丙所示的电路，图中滑动变阻器①应该选用给定的器材中_______，电阻箱②选_______ (均填写器材代号）.

(3)根据图丙所示电路，请在丁图中用笔画线代替导线，完成实物电路的连接.

23．测量电源的电动势E及内阻r（E约为4．5V，r约为1．5Ω）。

器材：量程3V的理想电压表V，量程0．5A的电流表A（

内阻RA=4Ω），滑线变阻器R，电键K，导线若干。

①   出实验电路原理图。图中各无件需用题目中给出的符号或字母标出。

②实验中，当电流表读数为I1时，电压表读数为U1；当电流表读数为I2时，电压表读数为U2。则可以求出E=（                   ），r= （                   ）。（用I1，I2，U1，U2及RA表示）

23．在做测量电源电动势E和内阻r的实验时，提供的器材是：待测电源一个，内阻为RV的电压表一个（量程略大于电源的电动势），电阻箱一个，开关一个，导线若干。为了测量得更加准确，多次改变电阻箱的电阻R，读出电压表的相应示数U，以为纵坐标，R为横坐标，画出与R的关系图象,如图所示。由图象可得到直线在纵轴上的截距为m，直线的斜率为k,试根据以上信息

（1）在虚线框内画出实验电路图。

（2）写出、的表达式， ___________ ；

_______________

14．一位同学利用手边现有器材，设计了一个既能测量待测电阻Rx的阻值（约500Ω），又能测量电源E电动势的电路（如图8）

其中R1：滑动变阻器 阻值1000Ω；

R2：电阻箱 最大阻值999.9Ω

G：电流表量程3mA，内阻约50Ω

E：电源电动势约为3V，内阻很小但不可忽略

①试写出测量电阻Rx的实验步骤：

(                                                                        )

   ②在测出电阻Rx的值后，再利用此电路测量电源E的电动势。

需要测量的物理量有：(                     )

电源E电动势的表达式 (                               )（用所测物理量表示）

19．（18分）

（1）（6分）光电计时器是一种常见计时器，其结构如图甲所示，a、b分别是光电门的激光发

和接受装置。当有物体从a、b之间通过时，光电计时器就可以显示出物体的挡光时间。现利用图乙所示的装置设计“探究物体匀变速直线运动规律”的实验，图中AB是水平桌面，CD是一端带有定滑轮的长木板。将光电门固定在靠近木板滑轮一端的F点（与之连接的光电计时器没有画出）。小车上固定着用于挡光的窄片K，让小车从木板上的E点由静止释放，由光电门连接的计时器显示窄片K的挡光时间。

①用游标卡尺测量窄片的宽度d，如图丙所示，其读数为___  mm。

②若已测得窄片的宽度为d，并用米尺测得E、F两点间距为L，且Ld，与光电门连接的计时器显示的挡光时间为t，则小车经过F点时速度的表达式v=（      ），小车加速度的表达式a=（      ）（结果用题中所给的字母表示）。

（2）（12分）现有如图a所示的实验器材（示意图），要完成“测定干电池的电动势和内阻”实验。

①若用“伏安法”测定干电池的电动势和内阻，请在已用器材的基础上，再选用其它最少的器材，在实物连线图上完成必需的导线连接。

②若根据测得的实验数据，在U-I图像上描点如图b，请用作图法求出干电池的电动势和内阻。E=（      ）V，r=____Ω。

③若所给的电压表已损坏，请选用图a中的器材测定干电池的电动势和内阻，在方框中画出实验电路图。
