如图所示，两根竖直放置的足够长的光滑平行金属导轨间距l＝0.50m，上端接有阻值R＝0.80Ω的定值电阻，导轨的电阻可忽略不计。导轨处于磁感应强度B=0.40T、方向垂直于金属导轨平面向外的有界匀强磁场中，磁场的上边界如图中虚线所示，虚线下方的磁场范围足够大。一根质量m=4.0×10-2kg、电阻r＝0.20Ω的金属杆MN，从距磁场上边界h=0.20m高处，由静止开始沿着金属导轨下落。已知金属杆下落过程中始终与两导轨垂直且接触良好，重力加速度g=10m/s2，不计空气阻力。

（1）求金属杆刚进入磁场时通过电阻R的电流大小；

（2）求金属杆刚进入磁场时的加速度大小；

（3）若金属杆进入磁场区域一段时间后开始做匀速直线运动，则金属杆在匀速下落过程中其所受重力对它做功的功率为多大？

如图，足够长的两平行金属导轨，间距m，导轨平面与水平面成角，定值电阻，导轨上停放着一质量kg、电阻的金属杆CD，导轨电阻不计，整个装置处于磁感应强度T的匀强磁场中，磁场方向垂直导轨平面向上，导轨与金属杆间的摩擦系数，现用一垂直于金属杆CD的外力，沿导轨斜面方向向上拉杆，使之由静止开始沿导轨向上做加速度为m/s2的匀加速直线运动，并开始计时（，）

试求：

（1）推导外力随时间t的变化关系；

（2）在s时电阻R上消耗功率和2秒内通过电阻的电量；

（3）若s末撤销拉力，求电阻R上功率稳定后的功率大小。

如图所示，宽为L=2m、足够长的金属导轨MN和M’N’放在倾角为θ=300的斜面上，在N和N’之间连有一个1.6Ω的电阻R。在导轨上AA’处放置一根与导轨垂直、质量为m=0.8kg的金属滑杆，导轨和滑杆的电阻均不计。用轻绳通过定滑轮将电动小车与滑杆的中点相连，绳与滑杆的连线平行于斜面，开始时小车位于滑轮的正下方水平面上的P处（小车可视为质点），滑轮离小车的高度H=4.0m。在导轨的NN’和OO’所围的区域存在一个磁感应强度B=1.0T、方向垂直于斜面向上的匀强磁场，此区域内滑杆和导轨间的动摩擦因数为μ=，此区域外导轨是光滑的（取g =10m/s2）。求：

（1）若电动小车沿PS以v=1.2m/s的速度匀速前进时，滑杆经d=1m的位移由AA’滑到OO’位置，通过电阻R的电量q为多少？滑杆通过OO’位置时的速度大小为多少？

（2）若滑杆运动到OO’位置时绳子突然断了，设导轨足够长，求滑杆再次经过OO’位置时，所受到的安培力大小？若滑杆继续下滑到AA’后恰好做匀速直线运动，求从断绳到滑杆回到AA’位置过程中，电阻R上产生的热量Q为多少？

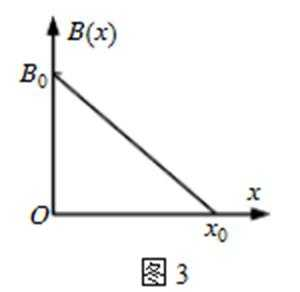

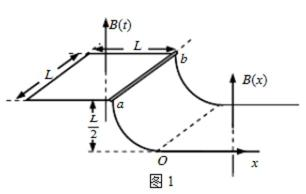

如图1所示，一端封闭的两条平行光滑长导轨相距L，距左端L处的右侧一段被弯成半径为的四分之一圆弧，圆弧导轨的左、右两段处于高度相差的水平面上。以弧形导轨的末端点O为坐标原点，水平向右为x轴正方向，建立Ox坐标轴。圆弧导轨所在区域无磁场；左段区域存在空间上均匀分布，但随时间t均匀变化的磁场B(t)，如图2所示；右段区域存在磁感应强度大小不随时间变化，只沿x方向均匀变化的磁场B(x)，如图3所示；磁场B(t)和B(x)的方向均竖直向上。在圆弧导轨最上端，放置一质量为m的金属棒ab，与导轨左段形成闭合回路，金属棒由静止开始下滑时左段磁场B(t)开始变化，金属棒与导轨始终接触良好，经过时间t0金属棒恰好滑到圆弧导轨底端。已知金属棒在回路中的电阻为R，导轨电阻不计，重力加速度为g。

（1）求金属棒在圆弧轨道上滑动过程中，回路中产生的感应电动势E；

（2）如果根据已知条件，金属棒能离开右段磁场B(x)区域，离开时的速度为v，求金属棒从开始滑动到离开右段磁场过程中产生的焦耳热Q；

（3）如果根据已知条件，金属棒滑行到x=x1位置时停下来，

a. 求金属棒在水平轨道上滑动过程中通过导体棒的电荷量q；

b. 通过计算，确定金属棒在全部运动过程中感应电流最大时的位置。

如图10甲所示，表面绝缘、倾角的斜面固定在水平地面上，斜面的顶端固定有弹性挡板，挡板垂直于斜面，并与斜面底边平行。斜面所在空间有一宽度D=0.40m的匀强磁场区域，其边界与斜面底边平行，磁场方向垂直斜面向上，磁场上边界到挡板的距离s=0.55m。一个质量m=0.10kg、总电阻R=0.25的单匝矩形闭合金属框abcd，放在斜面的底端，其中ab边与斜面底边重合，ab边长L=0.50m。从t=0时刻开始，线框在垂直cd边沿斜面向上大小恒定的拉力作用下，从静止开始运动，当线框的ab边离开磁场区域时撤去拉力，线框继续向上运动，并与挡板发生碰撞，碰撞过程的时间可忽略不计，且没有机械能损失。线框向上运动过程中速度与时间的关系如图10乙所示。已知线框在整个运动过程中始终未脱离斜面，且保持ab边与斜面底边平行，线框与斜面之间的动摩擦因数=/3，重力加速度g取10 m/s2。

（1）求线框受到的拉力F的大小；

（2）求匀强磁场的磁感应强度B的大小；

（3）已知线框向下运动通过磁场区域过程中的速度v随位移x的变化规律满足v＝v0-（式中v0为线框向下运动ab边刚进入磁场时的速度大小，x为线框ab边进入磁场后对磁场上边界的位移大小），求线框在斜面上运动的整个过程中产生的焦耳热Q。
