1
题型: 单选题
|
单选题 · 6 分

图甲所示电路中, 为相同的电流表,C为电容器,电阻的阻值相同,线圈L的电阻不计。在某段时间内理想变压器原线圈内磁场的变化如图乙所示,则在时间内

A电流表的示数比的小

B流表的示数比的小

C电流表的示数相同

D电流表的示数都不为零

正确答案

C

解析

由B-t图象知在t1~t2时间内,原线圈中的磁场先负向减小后正向增大,则副线圈中的磁通量是均匀变化的,根据法拉第电磁感应定律在副线圈中产生的感应电流大小不变,再根据轮次定律可判断负向减小时正向增大时的感应电流的方向相同,则在t1~t2时间内副线圈中感应电流为恒定电流,说以A1、A2的示数相同,A3的示数为0,C正确。

知识点

感抗和容抗
1
题型: 多选题
|
多选题 · 6 分

为了测量储罐中不导电液体的高度,将与储罐外面壳绝缘的两块平行金属板构成的电容C置于储罐中,电容器可通过开关S与线圈L或电源相连,如图所示。当开关从a拨到b时,由L与C构成的回路中产生周期的振荡电流。当罐中的液面上升时

A电容器的电容减小

B电容器的电容增大

CLC回路的振荡频率减小

DLC回路的振荡频率增大

正确答案

B,C

解析

根据平行板电容的电容公式     ,知道液面上升,则板间的平均电介质 增大,得C增大,B项对;LC振荡电路周期  ,在C增大时,T增大,所以频率减小,C项对。

知识点

感抗和容抗
1
题型: 单选题
|
单选题 · 6 分

图(a)所示电路中,A1、A2、A3为相同的电流表,C为电容器,电阻R1、R2、R3的阻值相同,线圈L的电阻不计。在某段时间内理想变压器原线圈内磁场的变化如图(b)所示,则在t1~t2时间内(     )

A电流表A1的示数比A2的小

B电流表A2的示数比A3的小

C电流表A1和A2的示数相同

D电流表的示数都不为零

正确答案

C

解析

知识点

感抗和容抗
1
题型: 单选题
|
单选题 · 6 分

如图1所示,理想变压器原、副线圈匝数比为10∶1,R1=20Ω,R2=30Ω,C为电容器。已知通过R1的正弦交流电如图2所示,则

A交流电的频率为0.02HZ

B原线圈输入电压的最大值为200V

C电阻R1的电功率约为10W

D通过R2的电流始终为零

正确答案

C

解析

知识点

描述交变电流的物理量感抗和容抗变压器的构造和原理
1
题型: 多选题
|
多选题 · 4 分

如图所示,理想变压器原线圈接有交流电源,当副线圈上的滑片P 处于图示位置时,灯泡L 能发光. 要使灯泡变亮,可以采取的方法有

A向下滑动P

B增大交流电源的电压

C增大交流电源的频率

D减小电容器C 的电容

正确答案

B,C

解析

要是灯泡变亮,需要增大电路电流,向下滑动P,副线圈匝数减少,获得电压减小,电路电流减小,灯泡变暗,故A错,增大交流电源电压,原副线圈的匝数比例不变,则副线圈输出电压增大,则灯泡变亮,故B正确。增大交流电的频率,电容器的容抗减小,电路中电流增大,灯泡变亮,故C正确;减小电容C,电容器的电容增大,电路中电流变小,灯泡变暗,故D错误。

知识点

感抗和容抗变压器的构造和原理
1
题型: 单选题
|
单选题 · 6 分

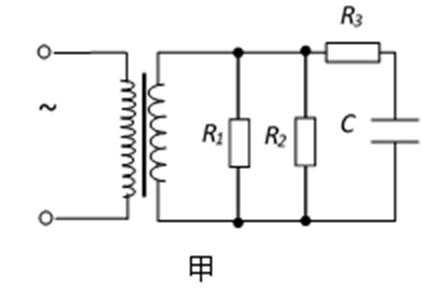

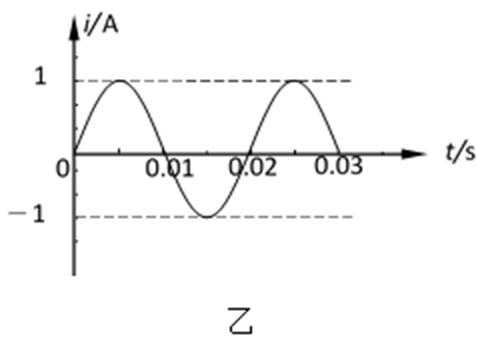

如图甲所示,理想变压器原、副线圈的匝数比为11:1,R1=20 ,R2=30 ,C为电容器。已知通过R1的正弦交流电如图乙所示,则                           (  )

A交流电的频率为0.02 Hz

B原线圈输入电压的最大值为200 V

C电阻R2的电功率约为6.67 W

D通过R3的电流始终为零

正确答案

C

解析

知识点

正弦式电流的图象和三角函数表达式正弦式电流的峰值和有效值、平均值感抗和容抗
1
题型: 单选题
|
单选题 · 6 分

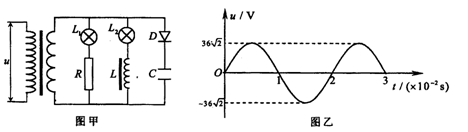

如图甲所示,理想变压器原、副线圈的匝数比为两只相同的灯泡,R、L、D和C分别为定值电阻、理想线圈、理想二极管和电容器,其中C=10 vF。当原线圈两端接如图乙所示的正弦交流电时,下列说法中正确的是

A灯泡L1一定比L2暗

B副线圈两端的电压有效值为12 V

C因电容器所在支路处于断路状态,故无电流通过二极管

D二极管D两端反向电压最大值是

正确答案

B

解析

知识点

正弦式电流的图象和三角函数表达式正弦式电流的峰值和有效值、平均值感抗和容抗
1
题型: 单选题
|
单选题 · 6 分

如图所示,在电路两端接上交变电流,保持电压不变,使频率增大,发现各灯的亮暗变化情况是:灯l变暗、灯2变亮、灯3不变,则M、N、L处所接元件可能是

AM为电阻,N为电容器,L为电感器

BM为电阻,N为电感器,L为电容器

CM为电感器,N为电容器,L为电阻

DM为电容器,N为电感器,L为电阻

正确答案

C

解析

知识点

感抗和容抗
1
题型: 多选题
|
多选题 · 6 分

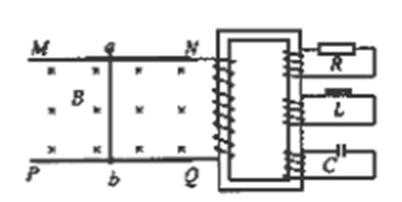

20、如图所示,MN和PQ为两个光滑的电阻不计的水平金属导轨,变压器为理想变压器,今在水平导轨部分加一竖直向上的匀强磁场,则以下说法正确的是  (    )

A若ab棒匀速运动,则IR≠0,IL≠0,IC=0

B若ab棒匀速运动,则IR=0,IL =0,IC =0

C若ab棒固定,磁场按B=Bm sinωt的规律变化,则IR≠0,IL≠0,IC≠0

D若ab棒做匀加速运动,则IR≠0,IL≠0,IC≠0

正确答案

B,C

解析

解析已在路上飞奔,马上就到!

知识点

法拉第电磁感应定律感抗和容抗
1
题型: 多选题
|
多选题 · 6 分

6.

A若ab棒匀速运动,则

B若ab棒匀加速运动,则

C若ab棒做加速度变小的加速运动,则

D若ab棒在某一中心位置附近做简谐运动,则

正确答案

B,D

解析

解析已在路上飞奔,马上就到!

知识点

法拉第电磁感应定律感抗和容抗
