- 打点计时器系列实验中纸带的处理
- 共57题
11．在“探究速度随时间变化的规律”实验中，某同学用电火花打点计时器记录了小车及其所拖动的纸带的运动情况。从合适位置开始选取若干计数点ABCDEF如图所示，每相邻两个计数点间有4个点未画出，打点计时器打点时间间隔为0.02s。
则打点计时器打D点时小车速度__________m/s（保留3位有效数字）；小车的加速度为__________m/s2（保留2位有效数字）
正确答案
0.665-0.666 ；0.89
解析
解析已在路上飞奔，马上就到！
知识点
21．（1）下图是电压表的刻度盘。若当
时使用的是该表的0-3V量程，那么电压表读数为_________,若当时使用的是该表的0-15V量程，那么电压表度数为___________
（2）如图所示为某物理实验小組在一次探究力和加速度关系的实验中获取的一条纸带的一部分，其中0、1、2、3、4为计数点，每相邻两计数点间还有4个点未标出，相邻计数点间的距离如图所示。实验中打点计时器使用的交流电源的频率为50 Hz,根据图中数据计算出物体运动的加速度a=_____m/s2（保留三位有效数字）。
（3）某同学为研究规格为“2v，0．36W”小灯泡的伏安特性曲线，现备有下列器材：
①电源E（干电池两节，内阻很小）
②电压表
③毫安表
④定值电阻三个：
⑤滑动变阻器R0（最大阻值
⑥开关S及导线若干
根据以上器材试解答下列问题
①该同学通过研究发现毫安表量程过小，因此在三个定值电阻中选择电阻 ______（填R1或R2，R3）将毫安表量程扩大，以满足实验要求。
②请在虚线方框内画出实验的原理图，并在图中标出题中所给的表示各元件的符号。
正确答案
（1）1.15v（1.14v---1.16v），5.7v（5.6v--5.8v）
（2）0.498
（3）
①R1
②电路图如图所示：
解析
解析已在路上飞奔，马上就到！
知识点
某实验小组用如图甲所示装置测量木板对木块的摩擦力所做的功。实验时，木块在重物牵引下向右运动，重物落地后，木块继续向右做匀减速运动。图乙是重物落地后打点计时器打出的纸带，纸带上的小黑点是计数点，相邻的两计数点之间还有4个点（图中未标出），计数点间的距离如图所示。已知打点计时器所用交流电的频率为50 Hz。
51.根据纸带提供的数据可计算出打点计时器在打下A点、B点时木块的速度vA、vB，其中vA＝________m/s。(结果保留两位有效数字)

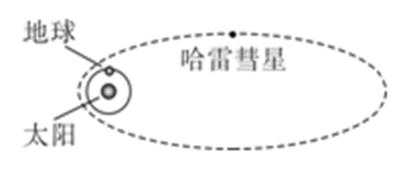

52.17世纪，英国天文学家哈雷跟踪过一颗彗星，他算出这颗彗星轨道的半长轴约等于地球公转半径的18倍，并预言这颗彗星将每隔一定的时间飞临地球，后来哈雷的预言得到证实，该彗星被命名为哈雷彗星。哈雷彗星围绕太阳公转的轨道是一个非常扁的椭圆，如图所示。从公元前240年起，哈雷彗星每次回归，中国均有记录。它最近一次回归的时间是1986年。从公元前240年至今，我国关于哈雷彗星回归记录的次数，最合理的是
53.求粒子进入磁场时的速度大小；
正确答案
0.72
解析
根据纸带上某点的速度等于该点前后两点之间的平均速度，时间间隔为
解题思路
步骤一：考生阅读题干，理解题干
步骤二：最终写出正确正确答案
易错点
概念混淆
正确答案
解析
试题分析：本题考查的是开普勒第三定律
解题思路
步骤一：考生阅读题干，理解题干
步骤二：考生运用自己所学知识进行排除筛选
步骤三：最终选出正确正确答案
易错点
容易将公式记错
教师点评
考察考生的综合能力
【知识点（三级）】开普勒第三定律
【难度(五档)】简单
正确答案
解析
由动能定理得：
代入数据解得：
解题思路
SO2是酸性氧化物，与氢氧化钠溶液反应时可以生成亚硫酸氢钠，则装置Ⅰ中生成HSO3－的离子方程式为SO2＋OH－＝HSO3－。
易错点
概念混淆

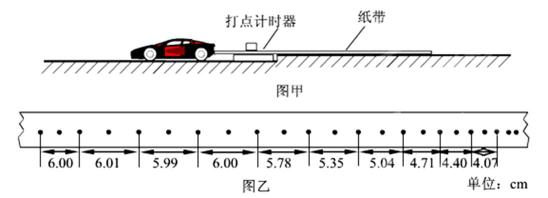

22．某活动小组为测量一电动小车的额定功率，将电动小车、纸带和打点计时器（打点周期为0.02 s）按如图甲所示安装，接通电源后使电动小车以额定功率由静止开始运动，达到最大速度一段时间后关闭小车电源，待小车静止时再关闭打点计时器。图乙是同学们打出纸带的一部分（最右边的点迹最后打出）。
假设小车在整个过程中所受的阻力恒定，请你回答下列问题（计算结果保留两位有效数字）：
（1）为达到实验目的，本次实验还需要用到的器材有（ ）。
A．秒表 B．天平 C．游标卡尺 D．刻度尺
（2）若小车的质量为0.4 kg，该电动小车的最大行使速度为 （ ） m/s，额定功率
为（ ） W.
正确答案
解析
解析已在路上飞奔，马上就到！
知识点
22．
（1）如图甲所示，是用包有白纸的质量为1.00kg的圆柱棒替代纸带和重物，蘸有颜料的毛笔固定在电动机的飞轮上并随之匀速转动，以替代打点计时器。烧断悬挂圆柱棒的线后，圆柱棒竖直自由下落，毛笔就在圆柱棒面的纸上画出记号（如图乙所示）。设毛笔接触棒时不影响棒的运动，测得记号之间的距离依次为26.0 mm、50.0 mm、74.0mm、98.0 mm、122.0 mm、146.0 mm，由此可验证机械能守恒定律．已知电动机铭牌上标有“1200 r／min”字样．根据以上内容回答下列问题．
①毛笔画相邻两条线的时间间隔T= （ ）s．
②根据图乙所给的数据可知：毛笔画下记号“3”时，圆柱棒下落的速度V3= （ ） m/s；画下
记号“6”时，圆柱棒下落的速度V6=（ ）m/s；在毛笔画下记号“3到画下记号“6”的这段时间内，棒的动能的变化量为（ ） J，重力势能的变化量为（ ） J．由此可得出的结论是：（ ）。
(g取9.8m/s2,结果保留三位有效数字)
（2）、小明同学设计了如图所示的电路测电源电动势E及电阻R1和R2的阻值。实验器材有：待测电源E(不计内阻)，待测电阻R1，待测电阻R2，电流表A(量程为0.6A，内阻不计)，电阻箱R(0-99.99Ω)，单刀单掷开关S1，单刀双掷开关S2，导线若干。
①先测电阻R1的阻值。请将小明同学的操作补充完整：闭合S1，将S2切换到a，调节电阻箱，读出其示数r1和对应的电流表示数I，（ ），读出此时电阻箱的示数r2。则电阻R1的表达式为R1＝ （ ）。
②小明同学已经测得电阻R1＝2.0Ω，继续测电源电动势E和电阻R2的阻值。该同学的做法是：闭合S1，将S2切换到b，多次调节电阻箱，读出多组电阻箱示数R和对应的电流表示数I，由测得的数据，绘出了如图所示的1/I－R图线，则电源电动势E＝ （ ） V，电阻R2＝（ ）Ω。
正确答案
(1)①0.05s ②v3=2.20m/s v6=0.760m/s 2.13J 2.18J
在误差范围内，减小的重力势能等于增加的动能，机械能守恒
（2）①将S2切换到b，调节电阻箱使电流表示数仍然为I，读出此时电阻箱的示数r2
R1=r1-r2
②E＝1.5V，电阻R2＝1Ω。
解析
解析已在路上飞奔，马上就到！
知识点
