为了描绘一个“12V、5W”的小灯泡的伏安特性曲线，给定了以下器材：

电源：14V，内阻不计；

电流表A1：0～0.6A（内阻约为1Ω）

电流表A2：0～3A（内阻约为0.2Ω）

电压表V：0～15V（内阻约为15kΩ）

滑动变阻器R1：阻值范围0～20Ω

滑动变阻器R2：阻值范围0～1kΩ

开关一个，导线若干。

实验时要求加在灯泡两端的电压可以从0V调到12V。

（1）电流表应选_______，滑动变阻器应选_______。（填器件代号）

（2）图1是实验中的部分实物连线，请你用笔画线代替导线将缺少部分补充完整。

（3）某位同学测得小灯泡的伏安特性曲线如图2所示，某次实验时，小灯泡电流强度大小为0.25A，则此时小灯泡的电阻R3=_______Ω。（结果保留两位有效数字）

（4）实验前该同学根据小灯泡上的标称值“12V、5W”求出了小灯泡电阻R4，发现R3与R4的数值相差较大，请你分析产生这种现象的原因_______。

（1）一物理兴趣小组利用学校实验室的数字实验系统探究物体作圆周运动时向心力与角速度、半径的关系。

①首先，让一砝码在一个比较光滑的平面上做半径r为0.08m的圆周运动，数字实验系统得到若干组向心力F和对应的角速度ω，他们根据实验数据绘出了F-ω的关系图像如图中B图线所示，兴趣小组的同学猜测r一定时，F可能与ω2成正比。你认为，可以通过进一步转换，做出________关系图像来确定他们的猜测是否正确。

②将同一砝码做圆周运动的半径r再分别调整为0.04m、0.12m，又得到了两条F－ω图像，如图中A、C图线所示。通过对三条图线的比较、分析、讨论，他们得出ω一定时，Fr的结论，你认为他们的依据是________。

③通过上述实验，他们得出：做圆周运动的物体受到的向心力F与角速度ω、半径r的数学关系式是F＝kω2r，其中比例系数k的单位是________。

（2）虚线方框内是由电阻、电源组成的网络电路，为了研究它的输出特性，将电流表(0～0．6A)、电压表(O～3V，内阻很大)、滑动变阻器(O～100Ω)按图示的方式连接在它的输出端A、B之间。开关S闭合后，移动滑动变阻器进行实验。实验中记录的6组电流表示数I 、电压表示数U如表中所示。

①试根据这些数据在答题纸中的坐标纸上画出U—I图线。

②若将方框内的电路等效成电动势为E、内电阻为r的电源，从图线上求出该等效电源的电动势E=________V，内电阻r=________Ω（计算结果均保留3位有效数字）。

③若电流表内阻为0，当滑动变阻器的滑片移至最上端时，电流表示数是________A（计算结果均保留3位有效数字）。

（1）某同学用如图所示装置验证“质量一定时，物体的加速度与外力的关系”，他将光电门固定在气垫导轨上的某点B处，用细线拴住重力为F的钩码绕过定滑轮拉滑块，滑块从导轨上的A点由静止释放，测出AB间的距离及遮光条的宽度，记录遮光条通过光电门的挡光时间t。通过改变钩码的个数，仍让滑块从同一位置A由静止释放，重复上述实验，记录数据如下表所示：

①请在坐标图上作出图线；

②据图象得出的结论是_______；

③若AB间的距离为x，遮光条的宽度为d，推导出加速度a与的关系式_______；所以质量一定时，物体的加速度与外力的关系是_______。

（2）2010年诺贝尔物理学奖授予英国曼彻斯特大学科学家安德烈·海姆和康斯坦丁·诺沃肖洛夫，以表彰他们对石墨烯的研究。他们最初是用透明胶带从石墨晶体上“粘”出一片石墨烯的。我们平常所用的2B铅笔芯中就含有石墨，能够导电。某同学设计了探究2B铅笔芯伏安特性曲线的实验，得到如下数据（I和U分别表示通过2B铅笔芯的电流和其两端的电压）。

实验室提供如下器材：

A.电流表A1（量程0.6A，内阻约为1.0）

B.电流表A2（量程3A，内阻约为0.1）

C.电压表V1（量程3V，内阻3k）

D.电压表V2（量程l5V，内阻15k）

E．滑动变阻器R1（阻值0～10，额定电流2A）

F．滑动变阻器R2（阻值0～2k，额定电流0.5A）

①除长约l4cm的中华绘图2B铅笔芯、干电池（2节）、开关和带夹子的导线若干外，还需选用的其它器材有_______（填选项前字母）；

②在答题卡的虚线方框中画出实验电路图。

（1）根据单摆周期公式，可以通过实验测量当地的重力加速度。

①以下是实验过程中的一些做法，其中正确的有_______。

a.摆线要选择细些的、伸缩性小些的，并且尽可能长一些

b.摆球尽量选择质量大些、体积小些的

c.为了使摆的周期大一些，以方便测量，开始时拉开摆球，使摆线相距平衡位置有较大的角度

d.拉开摆球，使摆线偏离平衡位置大于5度，在释放摆球的同时开始计时，当摆球回到开始位置时停止计时，此时间间隔t即为单摆周期T

②在《用单摆测重力加速度》的实验中，利用不同摆长（L）所对应的周期（T）进行数据处理时：某同学以摆长（L）为横坐标，周期的平方（T 2）为纵坐标作出T 2-L图线，若他算得图线的斜率为K，则测得的重力加速度g =                  。（用K表示）

（2）为探究小灯泡的电功率和电压的关系，小明测量小灯泡的电压和电流，利用得到电功率。 实验所使用的小灯泡规格为“3.0V；1.8W”，电源为12V的电池(内阻不计)，电路中的定值电阻=10。

①为了测量小灯泡在（0--3.0V）范围内的多组、值，准备使用的实物电路如1图所示。请将滑动变阻器接入电路的正确位置。（用笔画线代替导线）

②现具备甲乙两个滑动变阻器：

滑动变阻器甲的阻值0～10Ω；

滑动变阻器乙的阻值0～2kΩ。

为了使调节方便，测量的准确度高，滑动变阻器应选用            （填甲或乙）。

③小明处理数据后将、描点在坐标纸上，并作出了一条直线，如2图所示。 请指出图象中不恰当的地方。（a）                                                   。

（b）                                                   。

④通过小明的实验数据给出的信息，请你推断小灯泡在不超过额定电压条件下，下图中可能正确的是             。（图中I、U、P分别为小灯泡的电流强度、电压、功率）。

10.发光二极管简称为LED。发光二极管在一些光电控制设备中用作光源，在许多电子设备中用作信号显示器。某同学想要描绘某LED的伏安特性曲线，实验测得它两端的电压U和通过它的电流I的数据如下表所示.

实验室提供了以下器材：

A.电压表（量程0—3V，内阻约20k）

B.电压表（量程0—15V，内阻约100k）

C.电流表（量程0—50mA，内阻约40）

D.电流表（量程0—0.6A，内阻约2）

E.滑动变阻器（阻值范围0—20，允许最大电流2A）

F.电源（电动势6V，内阻不计）

G.开关，导线

（1）该同学做实验时，电压表选用的是       ，电流表选用的是       （填选项字母）.

（2）下图甲中的实物连线已经连了部分电路，请按实验要求将实物图中的连线补充完整.

（3）根据表中数据，请在图乙中的坐标纸中画出该二极管的I-U图线.

（4）若此发光二极管的最佳工作电流为15mA，现将此发光二极管与电动势为3V、内阻不计的电池组相连，还需串联一个阻值R =        Ω的电阻，才能使它工作在最佳状态（结果保留两位有效数字）.

（1）①某实验小组在利用单摆测定当地重力加速度的实验中，用游标卡尺测定摆球的直径，测量的结果如图所示，则该摆球的直径为________mm．

②某小组在利用单摆测定当地重力加速度的实验中如果测得g值偏大，原因可能是  （     ）

A.把摆线长与小球直径之和做为摆长

B.摆线上端悬点未固定，振动中出现松动，使摆线长度增加了

C.开始计时时，秒表过迟按下

D.实验中误将49次全振动次数记为50次

（2）一个小灯泡的额定电压为2.0V，额定电流约为0.5A，选用下列实验器材进行实验，并利用实验数据描绘和研究小灯泡的伏安特性曲线

A. 电源E：电动势为3.0V，内阻不计

B. 电压表V1：量程为0~3V，内阻约为1

C. 电压表V2：量程为0~15V，内阻约为4

D. 电流表A1：量程为0~3A，内阻约为0.1

E. 电流表A2：量程为0~0.6A，内阻约为0.6

F. 滑动变阻器R1：最大阻值为10Ω，额定电流为1.0A

G. 滑动变阻器R2：最大阻值为150Ω，额定电流为1.0A

H. 开关S，导线若干

①实验中使用的电压表应选用_______；电流表应选用_____；滑动变阻器应选用_____（请填写选项前对应的字母）．

②实验中某同学连接实验电路如图所示,请你不要改动已连接的导线，在下面的实物连接图中把还需要连接的导线补上．闭合开关前，应使变阻器滑片放在最 _____（填“左”或“右”）端．

③实验中得到的其中一组电压表与电流表示数如图所示,请将该组数据标记在U-I坐标中,其余实验数据已标记在坐标中,请你画出小灯泡的U-I图线．并简述该图线不是直线的主要原因。

④若将实验中的小灯泡接在电动势是1.5V、内阻是1.0的电池两端，则小灯泡的实际功率约为_____W（保留两位有效数字）．

23.某同学为测量一未知电阻的伏安特性曲线，先用欧姆表进行粗测其阻值，他选×10档进行测量发现指针示数太小，之后应换用         档（填×1或×100），在测量之前还需要进行的步骤是            。之后表盘读数为15，则该电阻阻值为          。

接下来该同学在待选器材中进行器材的选择，待选器材有：

该同学选择了A、H，之后还应该选择的器材有                     ；

为了测量该电阻电阻的伏安特性曲线，他设计了四种电路，如下图所示，应该选择

22．下图为某同学在“研究匀变速直线运动”的实验中，打出的纸带中的一段

（1）其中A、B、C为三个计数点，打点计时器使用50Hz的交流电，则测得物体的加速度a=_______m/s2，物体运动到位置B时的速度VB=________m/s（结果保留三位有效数字）．

（2）．某同学测绘标有“3．8 V，0．3 A”的小灯泡的灯丝电阻R随电压U变化的图象。有以下一些器材可供选择：

电流表：Al：（量程100mA，内阻约2Ω）；A2：（量程0,6A，内阻约0．3Ω）

电压表：Vl：（量程5 V，内阻约5kΩ）；v2：（量程15 V，内阻约15kΩ）

滑动变阻器：R1：（阻值0—l0Ω）；R2：（阻值0一100Ω）

电源：E（电动势为4V，  内阻约为0．04Ω）；  导线和开关

①为了调节方便，测量准确，实验中应选用电流表_________，电压表________，滑动变阻器_________。（填器材的符号）

②画出实验电路图。

23．某同学用电压表、电流表和滑动变阻器等常规器材研究标有额定电压为3.8 V字样（额定功率字迹不清）的小灯泡的伏安特性，测得的实验数据如下表所示

请你根据上表数据：

（1）在如图所示虚线框中画出实验电路图。

（2）在如图所示的坐标系中，选取适当的标度，画出小灯泡的伏安特性曲线．

（3）实验中小灯泡两端的电压从零变化到额定电压的过程中，小灯泡的最大电阻约为Ω（保留三位有效数字）

23．某同学在实验室测汽车电热器在不同电压下的电功率，此电热器额定电压为12 V（车用蓄电池输出的最高直流电压）。该同学用学生电源代替蓄电池，输出电压为16 V，导线、开关等已经备齐，供选择的器材有：

A．0~3 A电流表

B．0~0.6 A电流表

C．0~3 V电压表

D．0~15 V电压表

E．、0.5 A滑动变阻器

F．、2 A滑动变阻器

该同学测量的数据记录如下：

（1）合理选择使用的器材：电流表（     ），电压表（     ），滑动变阻器（     ）（填序号）。

（2）在方框中画出合理的电路图。

（3）电热器的额定功率为（          ）W。

23.（1）如图甲是由某金属材料制成的电阻R随摄氏温度t变化的图象，若用该电阻与电池（电动势E＝1.5 V，内阻不计）、电流表（量程为5 mA、内阻不计）、电阻箱R′串联起来，连接成如图乙所示的电路，用该电阻做测温探头，把电流表的电流刻度改为相应的温度刻度，就得到了一个简单的“金属电阻温度计”。

①电流刻度较大处对应的温度刻度________（选填“较大”或“较小”）

②若电阻箱阻值，当电流为5 mA时对应的温度数值为________ ℃。

（2）某实验小组研究一白炽灯两端电压与电流的关系，得到了如下表所示的一组数据，并描绘出其I－U图线如图（a）所示。

①由图线可看出该白炽灯的电阻随电压的增大而________（选填“增大”或“减小”）。

②实验还用到了下列器材：直流电源、滑动变阻器、电压表、电流表、开关及导线若干。请在图（b）中以笔画线代替导线，按实验要求将实物图补充完整。

22．对某导电元件(圆柱状)进行研究，图甲是说明书中给出的伏安特性曲线。

（1）用多用表的欧姆挡测试元件在常温下的电阻，操作步骤正确，发现表头指针偏转的角度过大或过小时应选用其他挡位测量，换挡后进行测量之前，应当（               ）。

（2）可由U-I图线得到各状态下的电阻值，为了进一步研究材料电阻率，需要测量元件的长度和截面直径．如图乙，用螺旋测微器测得的直径读数为（                 ）mm。

（3）实验室中提供以下器材：

A．电压表V(量程为0～3 V，内阻约)

B．电流表A(量程为0～0.6 A，内阻约)

C．滑动变阻器，额定电流1.5 A)

D．滑动变阻器，额定电流0.5 A)

E．直流电源(电动势3 V，内阻忽略不计)

F．电键一个、导线若干

设计一个电路，验证该元件的伏安特性线是否和说明书中所给的一致，则滑动变阻器应选择（               ）；试在图丙方框中画出实验原理图。

22．  为描述小灯泡L（2．5 V，1．0 W）的伏安特性曲线，某同学根据如下可供选择的器材设计了如图所示电路（电路还没有完全接好）。

A．电流表（量程0．6 A，内阻约1）

B．电压表（量程3V，内阻约3k）

C．滑动变阻器（200，0．3 A）

D．滑动变阻器（5，2 A）

E．电池组（电动势约3V，内阻未知）

F．开关，带夹子的导线若干

G待测小灯泡

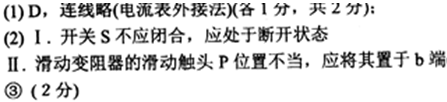

（1）实验中滑动变阻器应选择（         ）（填“C”或“D”），请以笔代线将尚未连接好的电压表连入电路中；

（2）在该同学在连接最后一根导线的c端到直流电源正极之前，请指出其中仅有的2个不当之处：I．（           ）；Ⅱ，（                ）。

（3）改正上述2个不当之处后，他在测量中发现，无论如何调节滑动变阻器的滑片，电压表和电流表的示数均不能取到较小值，其原因可能是导线 （          ）（填图中导线代号）没有连接好．

23．某课外学习小组想描绘标有“4 V、2 W”的小灯泡的U—I图象，除导线和开关外还备有以下器材可供选择：

A．电流表(量程0.6 A,内阻约为1 Ω)

B．电流表(量程3.0 A,内阻约为0.2 Ω)

C．电压表(量程5.0 V,内阻约为5 kΩ)

D．电压表(量程15.0 V,内阻约为15 kΩ)

E．滑动变阻器(最大阻值为200 Ω,额定电流100 mA)

F．滑动变阻器(最大阻值为10 Ω,额定电流1.0 A)

G．电源(电动势为6.0 V,内阻约为1.5 Ω)

（1）实验中所用的电流表应选         ；电压表选        ；滑动变阻器应选

        (只需填器材前面的字母代号)。

（2）将图甲中的实物连接成实验所需的电路(有两根导线已经接好)。实验开始时，滑动变阻器的滑片应该置于最         端(填“左”或“右”)。

（3）经过正确的操作，测得的数据如下表：

请在图乙中描点画出小灯泡的U—I曲线。
