（1）用游标卡尺和螺旋测微器测量一根金属丝的长度和直径，测量的结果如图所示，则此金属丝的长度L=___________mm，直径d=_______________mm。

（2）在“描绘小灯泡的伏安特性曲线”的实验中，需测量一个标有“3V，1.5W”灯泡两端的电压和通过灯泡的电流。现有如下器材：

直流电源（电动势3.0V，内阻不计）

电流表A1（量程3A，内阻约0.1Ω）

电流表A2（量程600mA，内阻约5Ω）

电压表V1（量程3V，内阻约3kΩ）

电压表V2（量程15V，内阻约200kΩ）

滑动变阻器R1（阻值0~10Ω，额定电流1A）

滑动变阻器R2（阻值0~1kΩ，额定电流300mA）

① 在该实验中，电流表应选择____________（填“A1”或“A2”），电压表应选择____________（填“V1”或“V2”），滑动变阻器应选择____________（填“R1”或“R2”）。

② 某同学用导线a、b、c、d、e、f、g和h连接成如图甲所示的电路，请在方框中完成实验的电路图。

③ 该同学连接电路后检查所有元器件都完好，电流表和电压表已调零，经检查各部分接触良好。但闭合开关后，反复调节滑动变阻器，小灯泡的亮度发生变化，但电压表和电流表示数不能调为零，则断路的导线为_______。

④ 下表是学习小组在实验中测出的6组数据，某同学根据表格中的数据在方格纸上已画出了5个数据的对应点，请你画出第4组数据的对应点，并作出该小灯泡的伏安特性曲线。

⑤若将该灯泡与一个6.0Ω的定值电阻串联，直接接在题中提供的电源两端，请估算该小灯泡的实际功率P =_________W（保留两位有效数字）。(若需作图，可直接画在第④小题图中)

11.某同学利用游标卡尺和螺旋测微器分别测量一圆柱体工件的直径和高度，测量结果如图（a）和（b）所示。该工件的直径为______cm，高度为________mm。

（1）某同学用测力计研究在竖直方向运行的电梯运动状态。他在地面上用测力计测量砝码的重力，示数为G。他在电梯中用测力计仍测量同一砝码的重力，发现测力计的示数小于G，由此判断此时电梯的运动状态可能是_______。

（2）用螺旋测微器测量某金属丝直径的结果如图所示。该金属丝的直径是_______。

（3）某同学用大头针、三角板、量角器等器材测半圆形玻璃砖的折射率。开始玻璃砖的位置如图中实线所示，使大头针P1、P2与圆心O在同一直线上，该直线垂直于玻璃砖的直径边，然后使玻璃砖绕圆心O缓慢转动，同时在玻璃砖直径边一侧观察P1、P2的像，且P2的像挡住P1的像。如此观察，当玻璃砖转到图中虚线位置时，上述现象恰好消失。此时只需测量出玻璃砖直径边绕O点转过的角度，即可计算出玻璃砖的折射率。请用你的测量量表示出折射率_______。

（4）某同学测量阻值约为25kΩ的电阻Rx，现备有下列器材：

A. 电流表（量程100 μA，内阻约为 2 kΩ）；

B. 电流表（量程500 μA，内阻约为300 Ω）；

C. 电压表（量程15 V，内阻约为100 kΩ）；

D. 电流表（量程50 V，内阻约为500 kΩ）；

E. 直流电源（20 V，允许最大电流1 A）；

F. 滑动变阻器（最大阻值1 kΩ，额定功率1 W）；

G. 电键和导线若干。

电流表应选_______，电压表应选_______。（填字母代号）

该同学正确选择仪器后连接了以下电路，为保证实验顺利进行，并使测量误差尽量减小，实验前请你检查该电路，指出电路在接线上存在的问题：

① ______________；②  ______________ 。

（1）用螺旋测微器测量某一方钢的厚度，如图甲所示，钢板的厚度为________ mm；用游标为20分度的卡尺测方钢的边长，如图乙所示，钢板的长度为________ cm。

（2）某电阻元件的阻值R随温度t变化的图像如图甲所示。一个同学进行了如下设计：将一电动势E=1.5V（内阻不计）的电源、量程5mA内阻为100Ω的电流表、电阻箱R′以及用该电阻元件R，串联成如图乙所示的电路。如果把电流表的电流刻度改为相应的温度刻度，就得到了一个简单的“金属电阻温度计”。

①电流刻度较小处对应的温度刻度          ；（选填“较高”或“较低”）

②若电阻箱阻值R′=2500Ω，图丙中3mA刻度处对应的温度数值为        ℃。

（3）某同学为了测量电流表A1的内阻精确值，有如下器材：

电流表A1（量程300 mA，内阻约为5Ω）；

电流表A2（量程600 mA，内阻约为1Ω）；

电压表V（量程15 V，内阻约为3 kΩ）；

滑动变阻器R1（0～5Ω，额定电流为1 A）；

滑动变阻器R2（0～50Ω，额定电流为0.01A）；

电源E（电动势3 V，内阻较小）；

定值电阻R0 （5Ω）；

单刀单掷开关一个、导线若干。

① 要求待测电流表A1的示数从零开始变化，且多测几组数据，尽可能的减少误差，以上给定的器材中滑动变阻器应选           。在答题卡的方框内画出测量用的电路原理图，并在图中标出所用仪器的代号。

②若选测量数据中的一组来计算电流表A1的内阻r1，则r1的表达式为r1 =             ；上式中各符号的物理意义是                               。

请回答以下问题：

（1）① 用游标为20分度的卡尺测量其长度如图，由图可知其长度为_______mm；

② 用螺旋测微器测量其直径如右上图，由图可知其直径为_______mm；

（2）某学生实验小组利用图（a）所示电路，测量多用电表内电池的电动势和电阻“×lk”挡内部电路的总电阻。使用的器材有：

多用电表；

电压表：量程5V，内阻十几千欧；

滑动变阻器：最大阻值5kΩ；

导线若干。

回答下列问题：

1）将多用电表挡位调到电阻“×lk”挡，再将红表笔和黑表笔_______，调零点。

2）将图（a）中多用电表的红表笔和_______（填“1”或“2”）端相连，黑表笔连接另一端。

3）将滑动变阻器的滑片调到适当位置，使多用电表的示数如图（b）所示，这时电压表的示数如图（c）所示。多用电表和电压表的读数分别为_______kΩ和_______V。

4）调节滑动变阻器的滑片，使其接入电路的阻值为零，此时多用电表和电压表的读数分别为12.0 kΩ和4.00V 。从测量数据可知，电压表的内阻为_______kΩ。

 5）多用电表电阻挡内部电路可等效为由一个无内阻的电池、一个理想电流表和一个电阻串联而成的电路，如图（d）所示。根据前面的实验数据计算可得，此多用电表内电池的电动势为      v，电阻“×1k”档内部电路的总电阻为_______kΩ。

（1）①用游标卡尺测量某钢管的外径，某次游标卡尺（主尺的最小分度为1mm）的示数如图1所示，其读数为          cm。

②如图2所示，螺旋测微器测出的某物件的宽度是            mm。

（2）某实验小组采用如图3所示的装置探究小车的加速度与所受合力的关系。

①安装实验装置时，应调整定滑轮的高度，使拉小车的细线在实验过程中保持与     （填“桌面”或“长木板”）平行。

②实验时先不挂砂桶，反复调整垫木的位置，轻推小车，直到小车做匀速直线运动，这样做的目的是            。

③保持小车质量不变，用装有细砂的砂桶通过定滑轮拉动小车，打出纸带。如图4所示是实验中打出的一条纸带的一部分，从较清晰的点迹起，在纸带上标出了连续的5个计数点A、B、C、D、E，相邻的两个计数点之间都有4个点迹没标出，测出各计数点之间的距离。已知打点计时器接在频率为50Hz的交流电源两端，则此次实验中AB两计数点间的时间间隔为T＝   　 s，小车运动的加速度为a=            m/s2

④用砂桶和砂的重力充当小车所受合力F，通过分析打点计时器打出的纸带，测量加速度a。分别以合力F 和加速度a作为横轴和纵轴，建立坐标系，根据实验中得到的数据描出如图5所示的点迹，该实验小组得到的a-F图线如图5所示。

实验结果跟教材中的结论不完全一致。你认为产生这种结果的原因可能是                             。

⑤该实验中，若砂桶和砂的质量为m，小车质量为M，细线对小车的拉力为F。则拉力F与mg的关系式为           ，若要使，则m与M的关系应满足          。

（1）用螺旋测微器测一圆形工件的直径，情况如下图所示，读数为________mm。

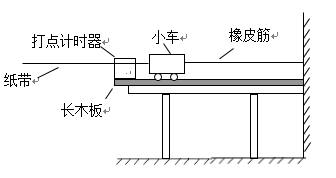

（2）下图是某同学设计的探究橡皮筋的弹性势能Ep与伸长量d之间关系的实验装置。他进行了如下操作：将长木板放在桌面上调至水平，橡皮筋一端固定在墙上，另一端被小车拉长了d，小车由静止释放后带动穿过打点计时器的纸带沿长木板运动。共做了三次实验，各次小车由静止开始运动的位置不同（即橡皮筋的伸长量d不同），分别打出三条纸带。打点计时器电源的频率为50Hz。

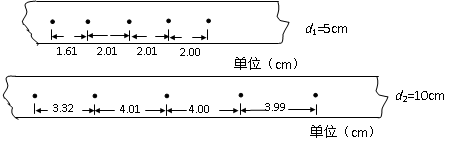

①该同学利用纸带已经算出了第3次实验小车的最大速度，请你根据第1次和第2次实验得到的纸带对应的数据算出这两次实验小车的最大速度并填在表格对应的位置上。（下图为打点计时器连续打出的点的一部分）

②下列关于该实验的叙述正确的是________。

a．本实验是根据橡皮筋的弹性势能Ep等于小车的最大动能来探究Ep与橡皮筋的伸长量d之间的函数关系的

b．小车在橡皮筋的作用下做匀加速直线运动

c．实验误差的主要来源是水平木板对小车的摩擦阻力

d．根据表格中的数据可以分析出，在误差允许范围内Ep与d成正比例函数关系

（1）某学生用螺旋测微器在测定某一金属丝的直径时，测得的结果如图5甲所示，则该金属丝的直径d=                 mm。

另一位学生用游标尺上标有20等分刻度的游标卡尺测一工件的厚度，测得的结果如图5乙所示，则该工件的厚度L=         cm。

（2）为了探究动能定理，一位同学设计了如图6所示的实验装置。他先固定并调整斜槽，让末端O点的切线水平，再将一木板竖直放置并固定，木板到斜槽末端O的水平距离为s，使小球从斜槽上某一标记点由静止释放，若小球到达斜槽底端时下落的高度为H、小球从O点做平抛运动击中木板时下落的高度为y。

①假定斜槽光滑，小球由静止滑下到击中木板的过程中，满足动能定理的关系式为：__________；利用此装置还可以做______________实验；

②若斜槽倾角为θ，小球与斜槽之间的动摩擦因数为μ（只考虑滑动摩擦力，且小球与水平槽之间的摩擦不计），小球由静止滑下到击中木板的过程中，满足动能定理的关系式是：___________；

③改变小球在斜槽上的释放位置，进行多次测量，能得到多组关于H和y的数据，若以H为横坐标，从①、②中的关系式可知以_______为纵坐标，通过描点作图，能得到一条倾斜的直线。

22.在“测定金属的电阻率”实验中，某同学进行了如下测量：用毫米刻度尺测量接入电路中的被测

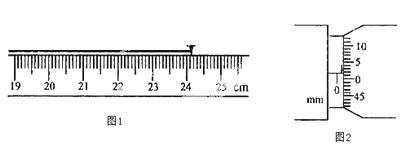

金属丝的有效长度，测量3次，求出其平均值。其中一次测量结果如图1所示，金属丝的另一端与刻度尺的零刻线对齐，图中读数为___________cm。用螺旋测微器测量金属丝的直径，选不同的位置测量3次，求出其平均值。其中一次测量结果如图2所示，图中读数为___________mm。

22．（1）常用螺旋测微器的精度是，图中的螺旋测微器读数为，请你 在刻度线旁边的方框内标出相应的数以符合给出的数值。

（2）利用如右下图所示的装置可以探索滑动摩擦力与正压力

之间的关系，请回答下列问题：

①适当添加钩码，使其能够带动小车向右运动，多次在木块上添加砝码以改变压力。尽可能多测几组数据。

②实验中应该测量和记录的数据是（               ）。

③如果用图像法处理实验数据，以摩擦力为横轴，正压力为纵轴，如实验步骤正确，得到的应是一条（            ）（选填“直线”或“曲线”），这条线的斜率表示的物理意义是（            ）。

④正确的实验结论是（                ） 。

22．（1）有一种游标卡尺，与常见的游标号尺不同，它游标尺的刻线看起来就很“稀疏”，使得读数时清晰明了，方便了使用者正确读取数据。如果此游标尺的刻线是将“39mm等分成20份”那么它的准确度是（          ）mm，用游标卡尺测量某一物体的长度，如图所示，正确的读数是（          ） mm。

（2）右图螺旋测徽器读数为（          ）mm。

22．（1）用螺旋测微器测量一根金属丝的直径，如图所示的读数是（          ）mm.

       （2）关于“探究功与速度变化的关系”的实验，下列叙述正确的是（          ）

         A．通过改变橡皮筋的条数来改变拉力对小车做功的数值

         B．通过改变橡皮筋的长度来改变拉力对小车做功的数值

         C．通过打点计时器打下的纸带来测定小车加速过程中获得的最大速度

         D．通过打点计时器打下的纸带来测定小车加速过程中获得的平均速度

22.（1）下图螺旋测微器的读数为(　　　　)mm．

（2）以下是一些有关高中物理实验的描述，其中正确的是(          )．（填写正确的序号）

A．在“研究匀变速直线运动”实验中，应该先释放小车，让其运动稳定后，再接通电源，让打点计时器在纸带上打下一系列的点；

B．在“验证力的平行四边形定则”实验中拉橡皮筋的细绳要稍长，并且实验时要使弹簧与木板平面平行；

C．在“验证机械守恒定律”的实验中，需要用天平测出重物的质量；

D．在“验证动量守恒定律”的实验中，入射小球的质量应该大于被碰小球的质量；

（3）现有阻值约为20Ω电阻Rx，请用下面给定的器材．设计一个电路测量它的阻值．要求方法简洁．为提高精度，要求电流表指针的偏转要超过满刻度的

A．一只量程为0.6A电流表（内阻约为1Ω）

B．电动势为3V的电池，内阻约为0.2Ω

C．电阻箱R（0－999.9Ω）

D．单刀单掷开关2个（S1，S2）

E．导线若干

①在虚线框中画出电路图，标明所用器材的符号．

②简述实验步骤，并用测得的物理量表示Rx．
