- 电容器的动态分析
- 共55题
17．如图所示，一带电小球悬挂在竖直放置的平行板电容器内，当开关S闭合，小球静止时，悬线与竖直方向的夹角为θ。则（ ）
正确答案
解析
解析已在路上飞奔，马上就到！
知识点
21．如图所示，电源电动势为E，内阻为r。电路中的R2 、R3分别为总阻值一定的滑动变阻器，R0为定值电阻，R1为光敏电阻（其电阻随光照强度增大而减小）。当电键S闭合时，电容器中一带电微粒恰好处于静止状态。有关下列说法中正确的是（ ）
正确答案
解析
解析已在路上飞奔，马上就到！
知识点

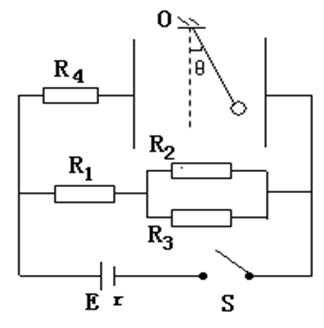

15. 如图所示，一电荷量q=+3×10-5C的小球，用绝缘细线悬挂于竖直放置足够大的平行金属板中的O点。电键S合上后，小球静止时细线与竖直方向的夹角θ=37°。已知两板间距d=0.1m，电源电动势E=15V，内阻r=0.5Ω，电阻R1=3Ω，R2=R3=R4=8Ω，。取g=10m/s2，已知sin37°=0.6，cos37°=0.8。求：
（1）电源的输出功率；
（2）两板间的电场强度的大小；
（3）带电小球的质量。
正确答案
（1）外电路电阻R=
（2）场强E0=U/d=140V/m。
（3）设带电小球的质量为m，则mgtan
解析
解析已在路上飞奔，马上就到！
知识点
7．一平行板电容器充电后与电源断开，正极板接地。两板间有一个负试探电荷固定在P点，如图所示，以C表示电容器的电容、E表示两板间的场强、φ表示P点的电势，Ep表示正电荷在P点的电势能，若正极板保持不动，将负极板缓慢向右平移一小段距离x0的过程中，各物理量与负极板移动距离x的关系图象中正确的是（ ）
A
B
C
D
正确答案
解析
解析已在路上飞奔，马上就到！
知识点
6．如图1－10所示，平行板电容器与电动势为E的直流电（内阻不计）连接，下极板接地．一带电油滴位于电容器中的P点且恰好处于平衡状态．现将平行板电容器的上极板竖直向上移动一小段距离（ ）
正确答案
解析
每小题给出的四个选项中，有的小题只有一个选项符合题目要求，有些小题有多个选项符合题目要求，全部选对的得５分，选不全的得2分，有选错或不答的得0分
知识点
24．如图所示，在a、b两端有直流恒压电源，输出电压恒为Uab，R2=40Ω，右端连接间距d=0.04m、板长l=10cm的两水平放置的平行金属板，板间电场视为匀强电场。闭合开关
（1）输出电压为Uab是多大？
（2）在上述条件下，电动机的输出功率和电源的输出功率？
（3）为使微粒不打在金属板上，R2两端的电压应满足什么条件？
正确答案
解析
解析已在路上飞奔，马上就到！
知识点
21．A、B两块正对的金属板竖直放置，在金属板A的内侧表面系一绝缘细线，细线下端系一带电小球（可视为点电荷）。两块金属板接在如图所示的电路中，电路中的R1为光敏电阻（其阻值随所受光照强度的增大而减小），R2为滑动变阻器，R3为定值电阻。当R2的滑片P在中间时闭合电键S，此时电流表和电压表的示数分别为I和U，带电小球静止时绝缘细线与金属板A的夹角为θ。电源电动势E和内阻r一定，下列说法中正确的是（ ）
正确答案
解析
解析已在路上飞奔，马上就到！
知识点
15. 如图所示，在水平放置的平行板电容器之间，有一带电油滴P处于静止状态，若从某时刻起，油滴所带的电荷开始缓慢减小，为维持该油滴仍处于静止状态，可采取下列哪些措施（ ）
正确答案
解析
解析已在路上飞奔，马上就到！
知识点
19．电源和一个水平放置的平行板电容器、二个变阻器R1、R2和定值电阻R3组成如图所示的电路。当把变阻器R1、R2调到某个值时，闭合开关S，电容器中的一个带电液滴正好处于静止状态。当再进行其他相关操作时（只改变其中的一个），以下判断正确的是（）
正确答案
解析
解析已在路上飞奔，马上就到！
知识点
20．如图所示电路中，电容器C两极板水平放置，一带电液滴恰
在电容器两板之间处于静止。若要使该带电液滴向上运动，
可以采取下列什么办法？ （ ）
正确答案
解析
解析已在路上飞奔，马上就到！
知识点
