23．某同学要测量一均匀新材料制成的圆柱体的电阻率ρ．步骤如下：

（1）用游标为20分度的卡尺测量其长度如图，由图可知其长度为（         ）mm；

（2）用螺旋测微器测量其直径如右上图，由图可知其直径为 （        ）mm；

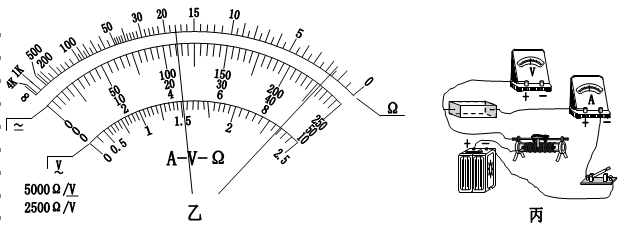

（3）用多用电表的电阻“×10”挡，按正确的操作步骤测此圆柱体的电阻，表盘的示数如图，则该电阻的阻值约为（               ）Ω．

（4）该同学想用伏安法更精确地测量其电阻R，现有的器材及其代号和规格如下：

待测圆柱体电阻R

电流表A1（量程0～4mA，内阻约50Ω）

电流表A2（量程0～10mA，内阻约30Ω）

电压表V1（量程0～3V，内阻约10kΩ）

电压表V2（量程0～15V，内阻约25kΩ）

直流电源E（电动势4V，内阻不计）

滑动变阻器R1（阻值范围0～15Ω，允许通过的最大电流2．0A）

滑动变阻器R2（阻值范围0～2kΩ，允许通过的最大电流0．5A）

开关S

导线若干

为使实验误差较小，要求测得多组数据进行分析，请在方框中画出测量的电路图，并标明所用器材的代号．

23.用伏安法测量电阻阻值R，并求出电阻率。

给定电压表（内阻约为50kΩ）、电流表（内阻约为40Ω）、滑动变阻器、电源、电键、待测电阻（约为250Ω）及导线若干。

（1）如图（1）所示电路图中，电压表应接_______点（填a或b）。

（2）图（2）中的6个点表示实验中测得的6组电流I、电压U的值，试作图并求出电阻值R=________Ω。（保留3位有效数字）

（3）待测电阻是一均匀材料制成的圆柱体，用游标为50分度的卡尺测量其长度与直径，结果分别如图（3）、图（4）所示。由图可知其长度为________mm，直径为_______mm。

（4）由以上数据可求出______。（保留3位有效数字）

23． （1）某同学想利用所学知识测量某种材料的电阻率，由于不知其大约阻值，于是，他用多用电表先粗测该材料一段样品的电阻，经正确操作后，用“×100 Q”挡时发现指针偏转情况如图所示，则他应该换用    挡（填“×10 ”或“×lk”）重新测量，换挡后，在测量前先要（        ）。

（2）要测出（1）中所给材料样品的电阻率，必须精确测出该段样品的阻值．除了导线和开关外，实验室还备有以下器材可供选用：

电压表V1，量程6V，内阻R1，等于20 kfl

电压表V2，量程10 V，内阻R2。约30 k

滑动变阻器R1，0～20 ，额定电流2A

滑动变阻器R2，0～2000 ，额定电流1 mA

电源E（电动势为12 V，内阻r约2 ）

①请选择合适的器材，设计出便于精确测量的电路图画在方框中．其中滑动变阻器应选（        ）。

②若选用其中一组电表的数据，设该段圆柱形材料的长为L，直径为d，由以上实验得出这种材料电阻率的表达式为（            ），式中符号的含义为（           ）。

34．（1）用图a的装置研究物体的落体运动，已知打点计时器打点的周期为T，当地重力加速度为g．主要操作如下：

A、接通电源，释放纸带，然后关闭电源；

B、取下纸带，取其中的一段标出计数点，相邻计数点间的数据如图b。

①测物体下落过程的加速度a，为减少误差，计算式应为a =（                    ），测出的a值比当地g值（               ）（填“大”或“小”），若要使a值接近当地g值，下落物体应选用（          ）（填“50g钩码”或“1kg砝码”）．

   ②验证物体下落过程机械能守恒，若选取A、B为研究点，则要验证的关系式为：（            ）。

   ③测物体下落过程阻力的大小Ff，则还需要测量的物理量是（                    ）。

 （2）如图c，用伏安法测定电阻约5Ω均匀电阻丝的电阻率，电源是两节干电池.

①用螺旋测微器测电阻丝的直径时，先转动（          ） 使F与A间距稍大于被测物，放入被测物，  再转动（        ）到夹住被测物，直到棘轮发出声音为止，拨动 （       ）使F固定后读数.（填仪器部  件字母符号）

②根据原理图连接图d的实物图 。

③闭合开关后，滑动变阻器触头调至一合适位置后不动，多次改变（      ） 的位置，得到几组 U、I、L的数据，用计算出相应的电阻后作出R–L图线如图．取图线上两个点间数据之差ΔL和ΔR，若电阻丝直径为d，则电阻率ρ=（                  ）。
