- 测定金属的电阻率
- 共74题
22.小明利用实验室提供的器材测量某种电阻丝材料的电阻率,所用电阻丝的电阻约为20Ω。他首先把电阻丝拉直后将其两端固定在刻度尺两端的接线柱a和b上,在电阻丝上夹上一个与接线柱c相连的小金属夹,沿电阻丝移动金属夹,可改变其与电阻丝接触点P的位置,从而改变接入电路中电阻丝的长度。可供选择的器材还有:
电池组E(电动势为3.0V,内阻约1Ω);
电流表A1(量程0~100mA,内阻约5Ω);
电流表A2(量程0~0.6A,内阻约0.2Ω);
电阻箱R(0~999.9Ω);
开关、导线若干。
小明的实验操作步骤如下:
A.用螺旋测微器在电阻丝上三个不同的位置分别测量电阻丝的直径;
B.正确连接电路,设定电阻箱的阻值较大,合上开关;
C.将金属夹夹在电阻丝上某位置,调整电阻箱接入电路中的电阻值,使电流表满偏,记录电阻箱的电阻值R和接入电路的电阻丝长度L;
D.改变金属夹与电阻丝接触点的位置,调整电阻箱接入电路中的阻值,使电流表再次满偏。重复多次,记录每一次电阻箱的电阻值R和接入电路的电阻丝长度L。
E.断开开关。

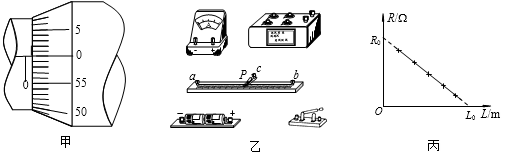

(1)小明某次用螺旋测微器测量电阻丝直径时其示数如图甲所示,则这次测量中该电阻丝直径的测量值d=___________ mm;
(2)根据以上实验步骤,在图乙中画出实验电路的连线,其中电流表应选择________(填仪器的代号)。
(3)小明用记录的多组电阻箱的电阻值R和对应的接入电路中电阻丝长度L的数据,绘出了如图丙所示的R-L关系图线,图线在R轴的截距R0最接近的数值为( )
A.5Ω
B.10Ω
C.20Ω
D.25Ω
(4)R-L关系图线在R轴的截距为R0,在L轴的截距为L0,再结合测出的电阻丝直径d,可求出这种电阻丝材料的电阻率=________(用给定的物理量符号和已知常数表示)
正确答案
(1)0.500;
(2)连线,A1;
(3)D
(4)
解析
解析已在路上飞奔,马上就到!
知识点
10.在测定金属的电阻率的实验中,被测金属丝的电阻大约为5Ω,实验室提供合适量程的电压表、电流表、滑动变阻器和电源。其中电压表内阻约为几千欧,电流表内阻约为几欧。
(1)用米尺测得金属丝的长度为l,用螺旋测微器测量金属丝的直径d,示数如图所示,则读数d=________ mm。
(2)用伏安法测量金属丝的电阻R,为减小测量误差,在实验中,实验电路应采用________(选填“甲”或“乙”)
(3)请把图中所给的器材连接成测量R的合适的电路。图中在闭合开关前,变阻器的滑动触点应处于正确位置。
(4)用上面测得的金属丝长度l、直径d 和电阻R,可根据电阻率的表达式ρ=_________算出所测金属的电阻率。
正确答案
解析
解析已在路上飞奔,马上就到!
知识点
23. 为了测定电压表Vx的内阻,采用了如图所示的电路。其中:Vx是待测电压表,量程3V,内阻约3kΩ;V是标准电压表,量程2V,内阻约2kΩ;R1是电阻箱,阻值范围是0—9999.9Ω;R2是滑动变阻器;R3是保护电阻;E是电池组,电动势6V,内阻不计;S1是单刀单掷开关,S2是单刀双掷开关.
(1)实验步骤如下:
(a)根据电路图,将器材正确地连接成实验电路.
(b)将开关S2扳到连接点a处,接通开关S1,调节滑动变阻器R2,使电压表V的读数是1.50V
(c)断开开关S1,将开关S2扳到连接点b处,接通开关S1,保持( )不变,调节( )使电压表V的读数是( )V,则可以认为电阻箱R1的阻值就等于电压表的内阻.
(d)若此时电阻箱R1各旋钮的位置如图所示,则电阻箱R1的阻值是( )Ω,即为待测电压表的内阻.
(2)用本实验方法测得的电压表的内阻值与电压表
内阻的真实值相比较,测量值( )(填序号).
A.略大于 B.略小于 C.等于
(3)上述实验中,闭合开关S1和S2后(先闭合S2后闭合S1),无论怎样调节电阻箱R1和滑动变阻器R2,都要保证两个电压表的安全.在下面提供的四个电阻中,保护电阻R3应选用____________(填序号)。
A.4kΩ B.3.33kΩ C.2.4kΩ D.1 kΩ
正确答案
解析
解析已在路上飞奔,马上就到!
知识点
23.某同学为了测电流表A.的内阻精确值,有如下器材:
a.电流表A1(量程300mA,内阻约为5);
b.电流表A2(量程600mA,内阻约为l);
c.电压表v(量程15V,内阻约为3k);
d.滑动变阻器R1(0~10,额定电流为1A);
e.滑动变阻器R2(0一250,额定电流为0.01A);
f 电源E(电动势3V,内阻较小);
g.定值电阻Ro(5);
h.开关一个、导线若干。
①要求待测电流表A.的示数从零开始变化,且多测几组数据,尽可能的减少误差,完成这个实验,在以上给定的器材中应选择器材是____。在方框内画出测量用的电路原理图,并在图中标出所用仪器的代号。
②根据选择的实验器材和实验电路原理图,在实验器材的实物图上,用细线代替导线连接好实验电路。
③若选测量数据中的一组来计算电流表A1的内阻r1,则r1表达式为r1=( );上式中各符号的物理意义是 ( ) 。
正确答案
解析
解析已在路上飞奔,马上就到!
知识点
23.图甲是测量电压表内阻的实物连线图,待测电压表量程为0—3V,内阻约为3000。除待测电压表外,实验室还提供有电流表
,量程为0—10mA,内阻40
;电流表
,量程为0—100mA,内阻4
;定值电阻
,阻值为300
;定值电阻
,阻值为100
;滑动变阻器,电源,开关,导线等。
(1)在图乙方框内按实物连线图,画出电路原理图;
(2)为减少测量误差,电流表应选( )(填“”或“
”);定值电阻应选( )(填“
”或“
”)
(3)若某次测量电压表读数为2.60V,电流表读数为9.56mA,则待测电压表内阻的测量值为( ) k(保留3位有效数字)。
23.图甲是测量电压表内阻的实物连线图,待测
电压表量程为0—3V,内阻约为3000
。除待测电压
表外,实验室还提供有电流表A1,量程为0—10mA,
内阻40;电流表A2,量程为0—100mA,内阻4
;
定值电阻
R1,阻值为300;定值电阻R2,阻值为100
;
滑动变阻器,电源,开关,导线等。
(1)在图乙方框内按实物连线图,画出电路原理图;
(2)为减少测量误差,电流表应选 (填“A1”
或“A2”);定值电阻应选 (填“R1”或
“R2”)
(3)若某次测量电压表读数为2.60V,电流表读数为
正确答案
