23.为了较准确地测量一只微安表的内阻,采用图所示实验电路图进行测量,实验室可供选择的器材如下:
①实验中滑动变阻器应选用_____(填“C”或“D”);
②按照实验电路在图所示的方框中完成实物图连接。
③实验步骤:
第一,先将滑动变阻器的滑片移到最右端,调节电阻箱的阻值为零;
第二,闭合开关S,将滑片缓慢左移,使微安表满偏;
第三,保持滑片不动,调节R的电阻值使微安表的示数正好是满刻度的2/3时,此时接入电路的电阻箱的示数如图所示,阻值R为______Ω。
第四,根据以上实验可知微安表内阻的测量值RA为_______Ω,
测量值比真实值 ( )(填“偏大”或“偏小”)
正确答案
解析
解析已在路上飞奔,马上就到!
知识点
22.某同学测量阻值约为25kΩ的电阻Rx,现备有下列器材:A.电流表(量程100 μA,内阻约为 2 kΩ);B.电流表(量程500 μA,内阻约为300 Ω);C.电压表(量程15 V,内阻约为100 kΩ);D.电压表(量程50 V,内阻约为500 kΩ);E.直流电源(20 V,允许最大电流1 A);F.滑动变阻器(最大阻值1 kΩ,额定功率1 W);G.电键和导线若干。
(1)电流表应选( ),电压表应选 ( )。(填字母代号)
(2)画出正确的电路图。
正确答案
解析
解析已在路上飞奔,马上就到!
知识点
22.(1)实验室中有下列几个长度测量仪器:①米尺、②10分度游标卡尺、③20分度游标卡尺、④50分度游标卡尺、⑤螺旋测微器。一个同学用其中一种仪器测量某工件的长度为8.116cm,则他所使用的仪器为( )(填仪器序号)

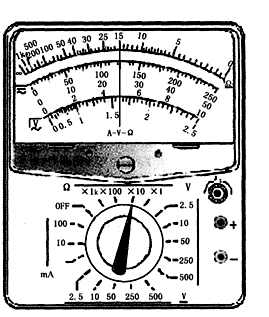

(2)如图所示为用一多用电表测电阻时的表盘示意图,该电阻的阻值是( )Ω。
(3)为了测量某电流表A的内阻(量程为50mA,内阻约10Ω),提供的实验器材有:
1实验中定值电阻R。应选用( ) (选填“R1”或“R2”);
2在如图虚线框内画出实验电路。
3某同学在实验中测出7组对应的数据(见下表):
请在图示坐标中描点作出U-I图线.由图象可知,表中的第( )次实验数据有错误,此电流表的电阻为 ( ) Ω。
正确答案
解析
解析已在路上飞奔,马上就到!
知识点
22.(1)某同学为研究实验小车沿斜面向下运动的规律,把打点计时器纸带的一端固定在小车上,小车拖动纸带运动时得到如图所示的纸带.在打出的纸带上每取5点为一个计数点,共取了A、B、C、D、E、F六个计数点(每相邻两个计数点间的四个点末画出).从每一个计数点处将纸带剪开分成五段(分别为a、b、c、d、e段),将其由短到长紧靠但不重叠地粘在xOy坐标系中,把每段纸条上端中心连起来.根据有关信息可求出实验小车的加速度大小为( )。
(2)一只量程为1V,内阻RV约900Ω的电压表是由小量程电流表改装而成的,现在要测量它的内阻并对该表进行校正。实验室提供了以下可供选择的器材:
正确答案
解析
解析已在路上飞奔,马上就到!
知识点
22.(1)小明同学为测得一遥控电动小车的额定功率,进行了如下实验:
①用天平测出电动小车的质量为0.4kg;
②将电动小车、纸带和打点计时器按如图所示安装;
③接通打点计时器(其打点周期为0.02s);
④使电动小车以额定功率加速运动,达到最大速度一段时间后关闭电动小车的电源,待电动小车静止时再关闭打点计时器(设电动小车在整个过程中所受的阻力恒定)。
在上述过程中,打点计时器在纸带上所打的部分点迹记录了小车停止之前的运动情况,如图所示。
请分析纸带数据,回答下列问题:
①该电动小车运动的最大速度为( ▲ )m/s;
②该电动小车关闭电源后的加速度大小为( ▲ )m/s2;
③该电动小车的额定功率为( ▲ ) W。
(2)小芳同学准备测量一个约为5 kΩ的末知电阻Rx的阻值。她在实验室找到了下列器材,想利用下列两个电压表来测量该电阻的阻值。
①电源E:电动势约为7V,内阻可忽略; ②电压表V1:量程为5V,内阻为R1=6kΩ
③电压表V2:量程为10V,内阻为R2=6KΩ; ④电压表V3:量程为4V,内阻为R3=1KΩ
⑤电压表V4:量程为3V,内阻为R4=3kΩ; ⑥滑动变阻器R,最大阻值为100Ω
⑦单刀单掷开关及导线若干
为了减小实验误差,要求该实验中电压表的读数应大于其量程的1/2,则选用上述哪两个电压表?分别是( ▲ ) 和 ( ▲ )(用字母代号表示,并在原理图中标出)
请在方框中画出这一实验原理图
若用U1和U2分别表示这两个电压表的读数,则由已知量和测得量表示Rx的公式是 ( ▲ )
正确答案
(1)①1.5 ②2.1 ③1.26
(2) V1 和 V2
Rx的公式是(U2-U1)R2/U1
