11.利用如图甲所示的装置可以测量重物下落的加速度，实验中需要调整好仪器，接通打点计时器的电源，松开纸带，使重物下落。打点计时器会在纸带上打出一系列的小点。

（1）为了测得重物下落的加速度，还需要的实验器材有_____；（填入正确选项前的字母）

A. 天平

B. 秒表

C. 刻度尺

（2）在纸带上选择较清晰的点作为计时起点，并取该点为O计数点，然后每隔一个点取一个计数点，分别记为1、2……6，。并测量出计数点l、2……6与0点的距离分别为x1、x2……x6，若点0和点l间的时间为T，根据测得的数据画出图像如图乙所示，若图像的斜率为k，纵截距为b，则在计时起点重物的速度为______，重物的加速度为_____。（结果用含有字母“b”、“k”的表达式表示）

10．某学生利用“研究匀变速直线运动”的实验装置来测量一个质量为m＝50 g的重锤下落时的加速度值，该学生将重锤固定在纸带下端，让纸带穿过打点计时器，实验装置如图所示。

（1）以下是该同学正确的实验操作和计算过程，请填写其中的空白部分：

①实验操作：__________________，释放纸带，让重锤自由落下，________________。

②取下纸带，取其中的一段标出计数点如图所示，测出相邻计数点间的距离分别为x1＝2.60 cm，x2＝4.14 cm，x3＝5.69 cm，x4＝7.22 cm，x5＝8.75 cm，x6＝10.29 cm，已知打点计时器的打点间隔T＝0.02 s，则重锤运动的加速度计算表达式为a＝____________，代入数据，可得加速度a＝________m/s2（计算结果保留三位有效数字）。

（2）该同学从实验结果发现，重锤下落时的加速度比实际的重力加速度小，为了有效地缩小这个实验测得的加速度与实际的重力加速度之差，请你提出一个有效的改进方法：___________________________________________________。

16．（1）某同学利用打点计时器测量小车做匀加速运动时的加速度，打出如下图的一条纸带。A、B、C、D、E、F、G为纸带上7个相邻的计数点，利用刻度尺量出所有计数点到A点距离，并计算出相邻的计数点之间的距离，分别用字母x1、x2、x3、x4、x5、x6表示，如下图所示

①已知相邻的计数点之间的时间间隔为T，关于小车的加速度a的计算方法，产生误差较小的算法是______________。

A．

B．

C．

D．

②若在图中的纸带上只计算了AB、BC、DE、EF的距离x1、x2、x4、x5，且相邻的计数点之间的时间间隔仍为T，请用逐差法写出小车的加速度表达式，a=_____________（用x1、x2、x4、x5和T表示）。

（2）在“描绘小灯泡的伏安特性曲线”的实验中，利用实验得到了8组数据，在右图所示的I-U坐标系中，通过描点连线得到了小灯泡的伏安特性曲线。

①根据图线的坐标数值，请在下图中选出该实验正确的实验电路图________（选填“甲”或“乙”）；

②根据所选电路图，请在答题纸中相应的位置用铅笔画线代替导线，把实验仪器连接成完整的实验电路；

③由I-U图可知，该小灯泡的电阻随电压的升高而__________。（选填“增大”．“减小”或“不变”）；

④根据I-U图，可判断出下图P-I2中正确的关系图像是（图中P为小灯泡功率，I为通过小灯泡的电流）__________。

11.利用如图甲所示的装置可以测量重物下落的加速度，实验中需要调整好仪器，接通打点计时器的电源，松开纸带，使重物下落。打点计时器会在纸带上打出一系列的小点。

（1）为了测得重物下落的加速度，还需要的实验器材有____；（填入正确选项前的字母）

A.天平

B.秒表

C.刻度尺

（2）在纸带上选择较清晰的点作为计时起点，并取该点为O计数点，    然后每隔一个点取一个计数点，分别记为1、2……6，。并测量出计数点l、2……6与0点的距离分别为x1、x2……x6，若点0和点l间的时间为T，根据测得的数据画出图像如图乙所示，若图像的斜率为k，纵截距为b，则在计时起点重物的速度为_____，重物的加速度为_______。（结果用含有字母“b”、“k”的表达式表示）

22．(1)某同学为研究实验小车沿斜面向下运动的规律，把打点计时器纸带的一端固定在小车上，小车拖动纸带运动时得到如图所示的纸带．在打出的纸带上每取5点为一个计数点，共取了A、B、C、D、E、F六个计数点(每相邻两个计数点间的四个点末画出)．从每一个计数点处将纸带剪开分成五段(分别为a、b、c、d、e段)，将其由短到长紧靠但不重叠地粘在xOy坐标系中，把每段纸条上端中心连起来．根据有关信息可求出实验小车的加速度大小为（              ）。

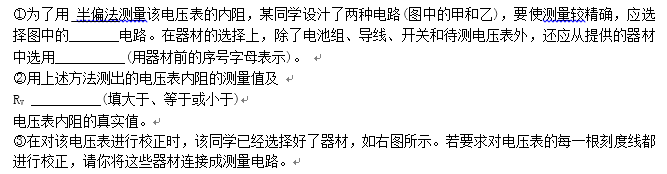

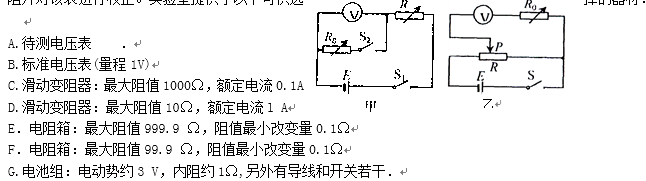

(2)一只量程为1V，内阻RV约900Ω的电压表是由小量程电流表改装而成的，现在要测量它的内阻并对该表进行校正。实验室提供了以下可供选择的器材：

13．如图11所示，甲图是某学生测量“匀变速直线运动的加速度”的实验装置，由于实验中连接重物和木块的细线过长，所以当重物着地后，木块还会在木板上继续滑行。图乙所示纸带是重物着地后的一段打点纸带（注意图中任两个计数点间都有四个点没有标出）。若打点计时器所用的交流电频率为 50Hz，则两个计数点间的时间间隔T=（       ）s，木块的加速度为a=（       ） m/s2 ，木块与木板间的动摩擦因数µ=（           ） 。（g=10m/s2，忽略空气阻力以及纸带与打点计时器间的摩擦，保留两位有效数字）

19．（18分）

（1）（6分）光电计时器是一种常见计时器，其结构如图甲所示，a、b分别是光电门的激光发

和接受装置。当有物体从a、b之间通过时，光电计时器就可以显示出物体的挡光时间。现利用图乙所示的装置设计“探究物体匀变速直线运动规律”的实验，图中AB是水平桌面，CD是一端带有定滑轮的长木板。将光电门固定在靠近木板滑轮一端的F点（与之连接的光电计时器没有画出）。小车上固定着用于挡光的窄片K，让小车从木板上的E点由静止释放，由光电门连接的计时器显示窄片K的挡光时间。

①用游标卡尺测量窄片的宽度d，如图丙所示，其读数为___  mm。

②若已测得窄片的宽度为d，并用米尺测得E、F两点间距为L，且Ld，与光电门连接的计时器显示的挡光时间为t，则小车经过F点时速度的表达式v=（      ），小车加速度的表达式a=（      ）（结果用题中所给的字母表示）。

（2）（12分）现有如图a所示的实验器材（示意图），要完成“测定干电池的电动势和内阻”实验。

①若用“伏安法”测定干电池的电动势和内阻，请在已用器材的基础上，再选用其它最少的器材，在实物连线图上完成必需的导线连接。

②若根据测得的实验数据，在U-I图像上描点如图b，请用作图法求出干电池的电动势和内阻。E=（      ）V，r=____Ω。

③若所给的电压表已损坏，请选用图a中的器材测定干电池的电动势和内阻，在方框中画出实验电路图。

34．（1）用图a的装置研究物体的落体运动，已知打点计时器打点的周期为T，当地重力加速度为g．主要操作如下：

A、接通电源，释放纸带，然后关闭电源；

B、取下纸带，取其中的一段标出计数点，相邻计数点间的数据如图b。

①测物体下落过程的加速度a，为减少误差，计算式应为a =（                    ），测出的a值比当地g值（               ）（填“大”或“小”），若要使a值接近当地g值，下落物体应选用（          ）（填“50g钩码”或“1kg砝码”）．

   ②验证物体下落过程机械能守恒，若选取A、B为研究点，则要验证的关系式为：（            ）。

   ③测物体下落过程阻力的大小Ff，则还需要测量的物理量是（                    ）。

 （2）如图c，用伏安法测定电阻约5Ω均匀电阻丝的电阻率，电源是两节干电池.

①用螺旋测微器测电阻丝的直径时，先转动（          ） 使F与A间距稍大于被测物，放入被测物，  再转动（        ）到夹住被测物，直到棘轮发出声音为止，拨动 （       ）使F固定后读数.（填仪器部  件字母符号）

②根据原理图连接图d的实物图 。

③闭合开关后，滑动变阻器触头调至一合适位置后不动，多次改变（      ） 的位置，得到几组 U、I、L的数据，用计算出相应的电阻后作出R–L图线如图．取图线上两个点间数据之差ΔL和ΔR，若电阻丝直径为d，则电阻率ρ=（                  ）。
