- 匀变速直线运动的图像
- 共182题
甲、乙两物体做直线运动的v -t图象如图，由图可知（ ）
正确答案
解析
略
知识点
—质点沿x轴做直线运动，其I/-?图像如图所示。质点在/ = 0时位于x = 5m处，开始沿x轴正向运动。当k 8s.时，质点在轴上的位置为
正确答案
解析
略
知识点
如图甲所示,abcd是位于竖直平面内的正方形闭合金属线框,金属线框的质量为m，电阻为R0，在金属线框的下方有一匀强磁场区域，MN和PQ是匀强磁场区域的水平边界，并与线框的bc边平行，磁场方向垂直于线框平面向里。现使金属线框从MN上方某一髙度处由静止开始下落，如图乙是金属线框由开始下落到完全穿过匀强磁场区域瞬间的v-t图象，图象中内数据均为已知量。重力加速度为g，不计空气阻力。下列说法正确的是（ ）
A金属线框刚进入磁场时感应电流方向沿adcba方向
B金属线框的边长为v1(t2 -t1)
C磁场的磁感应强度为
D金属线框在O - t4的时间内所产生的热量为
正确答案
解析
由楞次定律可知金属线框刚进入磁场时感应电流方向沿abcda方向，A错误。由图乙可知，金属框进入磁场过程中是做匀速直线运动，速度为v1，运动时间为t2-t1，所以金属框的边长：l=v1（t2-t1），B正确。在金属框进入磁场的过程中，金属框所受安培力等于重力：mg=Bil，I=Bl v1/R，解得：B=
知识点
甲、乙两物体在同一直线上运动的v-t图象如图所示。下列有关说法中正确的是（ ）
正确答案
解析
略
知识点
正确反映自由落体运动规律的图象是（g取10m/s2）（ ）
A
B
C
D
正确答案
解析
略
知识点
a、b两辆汽车在同一条平直公路上行驶的v－t图象如下图所示，下列说法正确的是（ ）
正确答案
解析
略
知识点
如下图所示，A、B分别是甲、乙两小球从同一地点沿同一直线运动的v-t图像下列说法正确的是（ ）
正确答案
解析
略
知识点
一物体自t=0时开始做直线运动，其速度图线如图所示。下列选项正确的是
正确答案
解析
在0~5s,物体向正向运动，5~6s向负向运动，故5s末离出发点最远，A错；由面积法求出0~5s的位移s1＝35m, 5~6s的位移s2＝－5m,总路程为：40m，B对；由面积法求出0~4s的位移s=30m，平度速度为：v＝s/t＝7.5m/s C对；由图像知5～6s过程物体加速，合力和位移同向，合力做正功，D错。
知识点
一质点在外力作用下做直线运动，其速度v随时间t变化的图像如图。在图中标出的时刻中，质点所受合外力的方向与速度方向相同的有（ ）
正确答案
解析
略
知识点

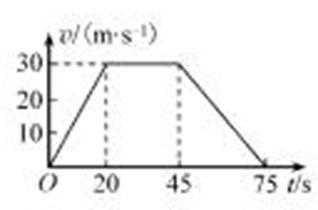

20．一摩托车由静止开始在平直的公路上行驶，其运动过程的v-t图像如图所示，求：
（1） 摩托车在0-20s这段时间的加速度大小a；
（2） 摩托车在0-75s这段时间的平均速度大小
正确答案
（1）1.5m/s2 （2）20 m/s。
（1） 由图知，在0-20s内做匀加速运动，根据
（2）根据v-t图像与坐标轴围面积表示位移可求在0-75s时间内位移为x=1500m，所以平均速度为
解析
解析已在路上飞奔，马上就到！
知识点
