1 简答题 · 18 分

(1)某同学利用“插针法”测定玻璃的折射率,所用的玻璃砖两面平行。正确操作后,做出的光路图及测出的相关角度如图所示。①次玻璃的折射率计算式为n=__________(用图中的表示);②如果有几块宽度大小不同的平行玻璃砖可供选择,为了减少误差,应选用宽度_____(填“大”或“小”)的玻璃砖来测量。

(2)某实验小组研究橡皮筋伸长与所受拉力的关系。实验时,将原长约200mm的橡皮筋上端固定,在竖直悬挂的橡皮筋下端逐一增挂钩码(质量均为20g),每增挂一只钩码均记下对应的橡皮筋伸长量;当挂上10只钩码后,再逐一把钩码取下,每取下一只钩码,也记下对应的橡皮筋伸长量。根据测量数据,作出增挂钩码和减挂钩码时的橡皮筋伸长量l与拉力F关系的图像如图所示。从图像中可以得出_______。(填选项前的字母)

a增挂钩码时l与F成正比,而减挂钩码时l与F不成正比

b当所挂钩码数相同时,增挂钩码时橡皮筋的伸长量比减挂钩码时的大

c当所挂钩码数相同时,增挂钩码时橡皮筋的伸长量与减挂钩码时的相等

d增挂钩码时所挂钩码数过多,导致橡皮筋超出弹性限度

 (3)如图所示是一些准备用来测量待测电阻阻值的实验器材,器材及其规格列表如下

为了能正常进行测量并尽可能减少测量误差,实验要求测量时电表的读数大于其量程的一半,而且调节滑动变阻器能使电表读数有较明显的变化。请用实线代表导线,在所给的实验器材图中选择若干合适的器材,连成满足要求的测量阻值的电路。

1 填空题 · 10 分

在“探究弹力和弹簧伸长的关系”时,某同学把两根弹簧如图1连接起来进行探究。

(1)某次测量如图2所示,指针示数为___________cm。

(2)在弹性限度内,将50g的钩码逐个挂在弹簧下端,得到指针A、B的示数LA和LB如表1。用表1数据计算弹簧1的劲度系数为_________N/m(重力加速度g=10m/s2)。由表1数据____________(填“能”或“不能”)计算出弹簧2的劲度系数。

1 填空题 · 6 分

21.(1) 小翔利用如图甲所示的装置,探究弹簧弹力与伸长量的关系,由实验绘出的关系图线如图乙所示,该弹簧劲度系数为(    )N/s。

(2)小丽用如图丙所示的装置验证“力的平行四边形定则”,用一木板竖直放在铁架台和弹簧所在平面后,其部分实验操作如下,请完成下列相关内容:

A.如图丙,在木板上记下悬挂两个钩码时弹簧末端的位置

B.卸下钩码然后将两绳套系在弹簧下端,用两弹簧称将弹簧末端拉到同一位置,记录细绳套的(    )及两弹簧称相应的读数。图丁中弹簧称的读数为(    )N;(保留两位小数点)

C.小丽在坐标纸上画出两弹簧拉力的大小和方向如图丁所示,请你用作图工具在图戊中作出的合力

D.已知钩码的重力,可得弹簧所受的拉力如图戊所示;

E. 最后观察比较,得出结论。

1 简答题 · 18 分

19.(1)某同学做“探究弹力和弹簧伸长量的关系”的实验。

①图甲是不挂钩码时弹簧下端指针所指的标尺刻度,其示数为7.73cm,图乙是在弹簧下端悬挂钩码后指针所指的标尺刻度,此时弹簧的伸长量△l为(        )cm;

②本实验通过在弹簧下端悬挂钩码的方法来改变弹簧的弹力,关于此操作,下列选项中规范的做法是(       );(填选项前的字母)

A. 逐一增挂钩码,记下每增加一只钩码后指针所指的标尺刻度和对应的钩码总重

B. 随意增减钩码,记下增减钩码后指针所指的标尺刻度和对应的钩码总重

③图丙是该同学描绘的弹簧的伸长量△l与弹力F的关系图线,图线的AB段明显偏离直线OA,造成这种现象的主要原因是(              )。

(2)某学习小组探究一小电珠在不同电压下的电功率大小,实验器材如图甲所示,现已完成部分导线的连接。

①实验要求滑动变阻器的 滑片从左到右移动过程中,电流表的示数从零开始逐渐增大。请按此要求用笔画线代替导线在图甲实物接线图中完成余下导线的连接;

②某次测量,电流表指针偏转如图乙所示,则电流表的示数为(       )A

③该小组描绘的伏安特性曲线如图丙所示,根据图线判断,将(     ) 只相同的小电珠并联后,直接与电动势为3V、内阻为1欧的电源组成闭合回路,可使小电珠的总功率最大,其总功率的值约为(     )W(保留两位小数)

1 简答题 · 17 分

8.(1)某同学在”探究弹力和弹簧伸长的关系”时,安装好实验装置,让刻度尺零刻度与弹簧上端平齐,在弹簧下端挂1个钩码,静止时弹簧长度为l1。如图1所示,图2是此时固定在弹簧挂钩上的指针在刻度尺(最小分度是1毫米)上位置的放大图,示数l1=(     )cm。在弹簧下端分别挂2个、3个、4个、5个相同钩码,静止时弹簧长度分别是l2、l3、l4、l5。已知每个钩码质量是50g,挂2个钩码时,弹簧弹力F2=(     ) N(当地重力加速度),要得到弹簧伸长量x,还需要测量的是(     )。作出曲线,得到弹力与弹簧伸长量的关系。

(2)用实验测一电池的内阻r和一待测电阻的阻值Rx。已知电池的电动势约6V,电池内阻和待测电阻阻值都为数十欧。可选用的实验器材有:

电流表A1(量程0 – 30mA);

电流表A2(量程0 – 100mA);

电压表V(量程0 – 6V);

滑动变阻器R1(阻值0 –5Ω);

滑动变阻器R2(阻值0 –300Ω);

开关S一个,导线若干条。

某同学的实验过程如下:

Ⅰ.设计如图3所示的电路图,正确连接电路。

Ⅱ.将R的阻值调到最大,闭合开关,逐次调小R的阻值,测出多组U和I的值,并记录。以U为纵轴,I为横轴,得到如图4所示的图线。

Ⅲ.断开开关,将Rx改接在B、C之间,A与B直接相连,其他部分保持不变。重复Ⅱ的步骤,得到另一条图线,图线与横轴I的交点坐标为,与纵轴U的交点坐标为

回答下列问题:

①电流表应选用(     ),滑动变阻器应选用(     );

②由图4的图线,得电源内阻(     ) Ω;

③用I0、U0和r表示待测电阻的关系式Rx(     ),代入数值可得Rx

④若电表为理想电表, Rx接在B、C之间与接在A、B之间,滑动变阻器滑片都从最大阻值位置调到某同一位置,两种情况相比,电流表示数变化范围(     ),电压表示数变化范围(     )。(选填”相同”或”不同”)

1 简答题 · 18 分

(1)为了测量某一弹簧的劲度系数,将该弹簧竖直悬挂起来,在自由端挂上不同质量的砝码。实验测出了砝码的质量m与弹簧长度l的相应数据,其对应点已在图上标出。(g=9.8m/s2)

1)作出m-l的关系图线;

2)弹簧的劲度系数为_______N/m。

(2)

1)某同学使用多用电表粗略测量一定值电阻的阻值,先把选择开关旋到“×1k”挡位,测量时指针偏转如图(a)所示。请你简述接下来的测量过程:

①______________;②______________;③______________;④测量结束后,将选择开关旋到“OFF”挡。

2)接下来采用“伏安法”较准确地测量该电阻的阻值,所用实验器材如图(b)所示。其中电压表内阻约为5kΩ,电流表内阻约为5Ω。图中部分电路已经连接好,请完成实验电路的连接。

3)图(c)是一个多量程多用电表的简化电路图,测量电流、电压和电阻各有两个量程。当转换开关S旋到位置3时,可用来测量_______;当S旋到位置_______时,可用来测量电流,其中S旋到位置_______时量程较大。

1 简答题 · 9 分

某实验小组探究弹簧的劲度系数k与其长度(圈数)的关系;实验装置如图(a)所示:一均匀长弹簧竖直悬挂,7个指针P0、P1、P2、P3、P4、P5、P6分别固定在弹簧上距悬点0、10、20、30、40、50、60圈处;通过旁边竖直放置的刻度尺,可以读出指针的位置,P0指向0刻度;设弹簧下端未挂重物时,各指针的位置记为x0;挂有质量为0.100kg砝码时,各指针的位置记为x;测量结果及部分计算结果如下表所示(n为弹簧的圈数,取重力加速度为9.80m/s2).已知实验所用弹簧的总圈数为60,整个弹簧的自由长度为11.88cm.

(1)将表中数据补充完整: ① , ② ;

(2)以n为横坐标,1/k为纵坐标,在图(b)给出的坐标纸上画出1/k-n图像;

(3)图(b)中画出的直线可以近似认为通过原点;若从实验中所用的弹簧截取圈数为n的一段弹簧,该弹簧的劲度系数k与其圈数n的关系的表达式为k=  ③  N/m;该弹簧的劲度系数k与其自由长度l0(单位为m)的表达式为k=  ④  N/m.

1 简答题 · 17 分

22.(1)用如图所示的装置测定弹簧的劲度系数,被测弹簧一端固定于A点,另一端B用细绳绕过定滑轮挂钩码,旁边附有一竖直刻度尺,当挂两个钩码时,绳上一定点P对应刻度如图ab虚线所示,再增加一个钩码后,P点对应刻度如图cd虚线所示。已知每个钩码质量均为50g,重力加速度g=9.8m/s2。则被测弹簧的劲度系数为_____________N/m。挂三个钩码时弹簧的形变量为____________cm。(刻度尺最小格为1 mm)

(2)某同学用“伏安法”测量一个额定功率为1W、阻值约为5Ω的电阻Rx。

实验室中现有如下实验器材:

A电流表A1(量程0~0.6A,内阻约为0.2Ω)B.电流表A2(量程0~3A,内阻约为0.05Ω)

B电压表V1(量程0~3V,内阻约为3kΩ)D.电压表V2(量程0~15V,内阻约为15kΩ)

CE.滑动变阻器R1(0~500Ω)F.滑动变阻器R2(0~10Ω)

D蓄电池E(电动势约为12V,内阻不计)

H.开关、导线若干

为了较准确的测量Rx的阻值,要求电压从零开始调节,多测几组数据,画出U-I图象,从而求出Rx的阻值。

①电流表应选(  )、电压表应选(  )、滑动变阻器应选

(   )  (填器材前的字母序号)。

②在方框内画出该实验的电路图。

1 简答题 · 18 分

19.(1)小明和小红同学对如图所示的自制“橡皮筋测力计”进行标度(均在橡皮筋的弹性范围内进行)。

①小明测量了不挂钩码和挂1个钩码时的指针指在刻度尺上的位置分别为5.00cm和5.60cm,然后根据所学弹簧弹力的知识,经过类比,按弹簧测力计的刻度规律在刻度尺上依次进行了标度,则小明应在刻度尺(       )cm处标示挂5个钩码的指针位置。

②小红分别测量了不挂钩码、挂1个钩码、挂2个钩码……指针在刻度尺上的位置,并按实际测量进行标度,其数据如下表:

请在右图坐标上画出指针在刻度尺上的所指的刻度x与所挂钩码个数的关系图像。

③请你分析小明和小红的标度方法谁更科学(说明理由)(                         )。

(2)某同学进行测量电阻R的阻值的实验。他先用多用电表进行粗测,电表示数如图。然后用伏安法进行较精确的测量,现已选定滑动变阻器(阻值0~200Ω),开关一只,导线若干,另有如下备选器材:

请回答如下问题:

①多用电表的读数(              );

②用伏安法测量还应选用的器材为(              );(请填写器材前的符号)

③请在右边的方框图中画出实验电路原理图。



1 简答题 · 6 分

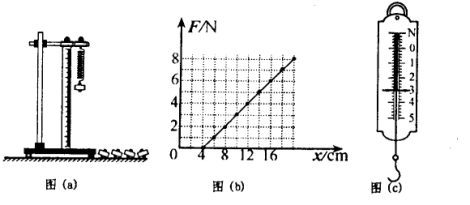

22.某同学利用如图(a)装置做“探究弹簧弹力大小与其长度的关系”的实验。

①在安装刻度尺时,必须使刻度尺保持(     )状态。

②他通过实验得到如图(b)所示的弹力大小,与弹簧长度戈的关系图线,由此图线可得该弹簧的原长x0=(     ) cm,劲度系数k=(     )N/m。

③他又利用本实验原理把该弹簧做成一把弹簧秤,当弹簧秤上的示数如图(c)所示时,该弹簧的长度x=(     )cm。
