某同学通过观察小球在黏性液体中的运动，探究其动力学规律，步骤如下：

（1）用螺旋测微器测量小球直径D如图1所示，__________。

（2）在液面处由静止释放小球，同时使用频闪摄影仪记录小球下落过程中不同时刻的位置，频闪仪每隔闪光一次。装置及所拍照片示意图如图2所示（图中的数字是小球到液面的测量距离，单位是）。

（3）根据照片分析，小球在A、E两点间近似做匀速运动，速度大小__________（保留2位有效数字）。

（4）小球在液体中运动时受到液体的黏滞阻力（k为与液体有关的常量），已知小球密度为，液体密度为，重力加速度大小为g，则k的表达式为__________（用题中给出的物理量表示）。

（5）为了进一步探究动力学规律，换成直径更小的同种材质小球，进行上述实验，匀速运动时的速度将__________（填“增大”“减小”或“不变”）。

车辆运输中若存在超载现象，将带来安全隐患。由普通水泥和导电材料混合制成的导电水泥，可以用于监测道路超载问题。某小组对此进行探究。

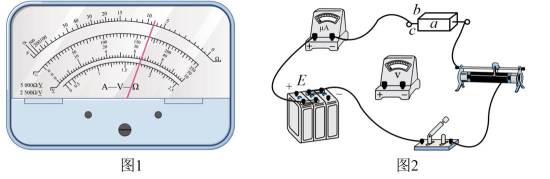

（1）选择一块均匀的长方体导电水泥块样品，用多用电表粗测其电阻。将多用电表选择开关旋转到“”挡，正确操作后，指针位置如图1所示，则读数为__________。

（2）进一步提高实验精度，使用伏安法测量水泥块电阻，电源E电动势，内阻可忽略，电压表量程，内阻约，电流表程，内阻约。实验中要求滑动变阻器采用分压接法，在图2中完成余下导线的连接__________。

（3）如图2，测量水泥块的长为a，宽为b，高为c。用伏安法测得水泥块电阻为R，则电阻率__________（用R、a、b、c表示）。

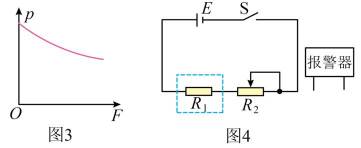

（4）测得不同压力F下电阻R，算出对应的电阻率，作出图像如图3所示。

（5）基于以上结论，设计压力报警系统，电路如图4所示。报警器在两端电压大于或等于时启动，为水泥块，为滑动变阻器，当的滑片处于某位置，上压力大于或等于时，报警器启动。报警器应并联在__________两端（填“”或“”）。

（6）若电源E使用时间过长，电动势变小，上压力大于或等于时，报警器启动，则__________（填“大于”“小于”或“等于”）。

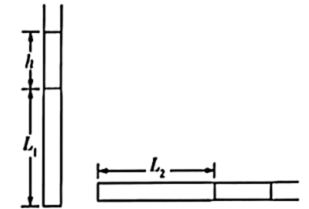

用热力学方法可测量重力加速度。如图所示，粗细均匀的细管开口向上竖直放置，管内用液柱封闭了一段长度为的空气柱。液柱长为h，密度为。缓慢旋转细管至水平，封闭空气柱长度为，大气压强为。

（1）若整个过程中温度不变，求重力加速度g的大小；

（2）考虑到实验测量中存在各类误差，需要在不同实验参数下进行多次测量，如不同的液柱长度、空气柱长度、温度等。某次实验测量数据如下，液柱长，细管开口向上竖直放置时空气柱温度。水平放置时调控空气柱温度，当空气柱温度时，空气柱长度与竖直放置时相同。已知。根据该组实验数据，求重力加速度g的值。

如图。直流电源的电动势为，内阻为，滑动变阻器R的最大阻值为，平行板电容器两极板水平放置，板间距离为d，板长为，平行板电容器的右侧存在方向垂直纸面向里的匀强磁场。闭合开关S，当滑片处于滑动变阻器中点时，质量为m的带正电粒子以初速度水平向右从电容器左侧中点a进入电容器，恰好从电容器下极板右侧边缘b点进入磁场，随后又从电容器上极板右侧边缘c点进入电容器，忽略粒子重力和空气阻力。

（1）求粒子所带电荷量q；

（2）求磁感应强度B的大小；

（3）若粒子离开b点时，在平行板电容器的右侧再加一个方向水平向右的匀强电场，场强大小为，求粒子相对于电容器右侧的最远水平距离。
