某学习小组使用如图1所示的实验装置验证机械能守恒定律。

把一个直径为d的小球用不可伸长的细线悬挂，光电门置于小球平衡位置处，其光线恰好通过小球球心，计时器与光电门相连。

将小球拉离平衡位置并记录其高度h，然后由静止释放(运动平面与光电门光线垂直)，记录小球经过光电门的挡光时间△t。改变h，测量多组数据。已知重力加速度为g，忽略阻力。

(1)以h为横坐标、_____(填“△t”、“(△t)2”、”或“”)为纵坐标作直线图。若所得图像过原点，且斜率为_____(用d和g表示)，即可证明小球在运动过程中机械能守恒。

(2)实验中，用游标卡尺测得小球直径d=20.48mm。

①由结果可知，所用的是_____分度的游标卡尺(填“10”、“20”或“50”)；

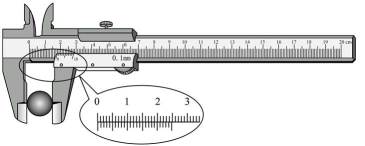

②小组设计了一把25分度的游标卡尺，未测量时的状态如图2所示。如果用此游标卡尺测量该小球直径，则游标尺上第_____条刻度线与主尺上的刻度线对齐。

某兴趣小组设计测量电阻阻值的实验方案。可用器材有:电池(电动势1.5V)两节，电压表(量程3V，内阻约3k)，电流表(量程0.3A，内阻约1)，滑动变阻器(最大阻值20)，待测电阻R5，开关S1，单刀双掷开关S2，导线若干。

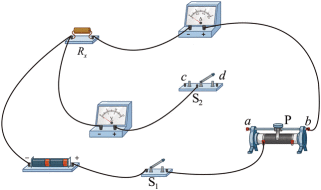

图1

(1)首先设计如图1所示的电路。

①要求用S2选择电流表内、外接电路，请在图1中补充连线将S2的c、d端接入电路；

②闭合S1前，滑动变阻器的滑片P应置于_____端(填"a"或"b");

③闭合S1后，将S2分别接c和d端，观察到这两种情况下电压表的示数有变化、电流表的示数基本不变，因此测量电阻时S2应该接_____端(填“c”或“d”)。

(2)为了消除上述实验中电表引入的误差，该小组又设计了如图2所示的电路。

图2

①请在图2中补充连线将电压表接入电路;

②闭合S1，将S2分别接c和d端时，电压表、电流表的读数分别为Uc、Ic和Ud、Id。则待测电阻阻值Rx=_____(用Uc、Ud、Ic和Id表示)。

如图，ABCD为某容器横截面，O、为上下底面中心，处有一发光点。人眼在E点沿EB方向观察，容器空置时看不到发光点。现向容器中缓慢注入某种透明液体，当液面升高到12cm时，人眼恰好能看到发光点。已知O=15cm，OB=13cm，EB=5cm，EB与AB延长线的夹角为。不考虑器壁对光的反射，真空中光速c=3.0×108m/s。求:

(1)该液体的折射率。

(2)光从O点到达人眼的时间。

(15分)如图1所示，细杆两端固定，质量为m的物块穿在细杆上。初始时刻，物块刚好能静止在细杆上。现以水平向左的力F作用在物块上，F随时间t的变化如图2所示。开始滑动瞬间的滑动摩擦力等于最大静摩擦力。细杆足够长，重力加速度为g，θ=30o。求:

(1)t=6s时F的大小，以及t在0~6s内F的冲量大小。

(2)t在0~6s内，摩擦力f随时间t变化的关系式，并作出相应的f-t图像。

(3)t=6s时，物块的速度大小。
