某同学利用测质量的小型家用电子秤，设计了测量木块和木板间动摩擦因数的实验。

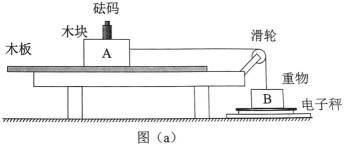

如图（a）所示，木板和木块A放在水平桌面上，电子秤放在水平地面上，木块A和放在电子秤上的重物B通过跨过定滑轮的轻绳相连。调节滑轮，使其与木块A间的轻绳水平，与重物B间的轻绳竖直。在木块A上放置n（）个砝码（电子秤称得每个砝码的质量为），向左拉动木板的同时，记录电子秤的对应示数m。

（1）实验中，拉动木板时__________（填“必须”或“不必”）保持匀速。

（2）用和分别表示木块A和重物B的质量，则m和所满足的关系式为__________。

（3）根据测量数据在坐标纸上绘制出图像，如图（b）所示，可得木块A和木板间的动摩擦因数_________（保留2位有效数字）。

某实验小组为测量干电池的电动势和内阻，设计了如图（a）所示电路，所用器材如下：

电压表（量程，内阻很大）；

电流表（量程）；

电阻箱（阻值）；

干电池一节、开关一个和导线若干。

（1）根据图（a），完成图（b）中的实物图连线。

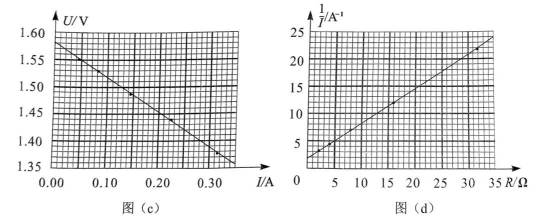

（2）调节电阻箱到最大阻值，闭合开关。逐次改变电阻箱的电阻，记录其阻值R、相应的电流表示数I和电压表示数U。根据记录数据作出的图像如图（c）所示，则干电池的电动势为__________V（保留3位有效数字）、内阻为__________（保留2位有效数字）。

（3）该小组根据记录数据进一步探究，作出图像如图（d）所示。利用图（d）中图像的纵轴截距，结合（2）问得到的电动势与内阻，还可以求出电流表内阻为__________（保留2位有效数字）。

（4）由于电压表内阻不是无穷大，本实验干电池内阻的测量值__________（填“偏大”或“偏小”）。

如图所示，竖直放置在水平桌面上的左右两汽缸粗细均匀，内壁光滑，横截面积分别为S、，由体积可忽略的细管在底部连通。两汽缸中各有一轻质活塞将一定质量的理想气体封闭，左侧汽缸底部与活塞用轻质细弹簧相连。初始时，两汽缸内封闭气柱的高度均为H，弹簧长度恰好为原长。现往右侧活塞上表面缓慢添加一定质量的沙子，直至右侧活塞下降，左侧活塞上升。已知大气压强为，重力加速度大小为g，汽缸足够长，汽缸内气体温度始终不变，弹簧始终在弹性限度内。求

（1）最终汽缸内气体的压强。

（2）弹簧的劲度系数和添加的沙子质量。

如图为某游戏装置原理示意图。水平桌面上固定一半圆形竖直挡板，其半径为、内表面光滑，挡板的两端A、B在桌面边缘，B与半径为R的固定光滑圆弧轨道在同一竖直平面内，过C点的轨道半径与竖直方向的夹角为。小物块以某一水平初速度由A点切入挡板内侧，从B点飞出桌面后，在C点沿圆弧切线方向进入轨道内侧，并恰好能到达轨道的最高点D。小物块与桌面之间的动摩擦因数为，重力加速度大小为g，忽略空气阻力，小物块可视为质点。求

（1）小物块到达D点的速度大小。

（2）B和D两点的高度差。

（3）小物块在A点的初速度大小。
