小明通过实验探究电压表内阻对测量结果的影响．所用器材有：干电池（电动势约1.5V，内阻不计）2节；两量程电压表（量程0~3V，内阻约3kΩ；量程0~15V，内阻约15kΩ）1个；滑动变阻器（最大阻值50Ω）1个；定值电阻（阻值50Ω）21个；开关1个及导线若干．实验电路如题1图所示．

（1）电压表量程应选用________（选填“3V”或“15V”）．

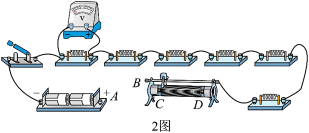

（2）题2图为该实验的实物电路（右侧未拍全）．先将滑动变阻器的滑片置于如图所示的位置，然后用导线将电池盒上接线柱A与滑动变阻器的接线柱________（选填“B”“C”“D”）连接，再闭合开关，开始实验．

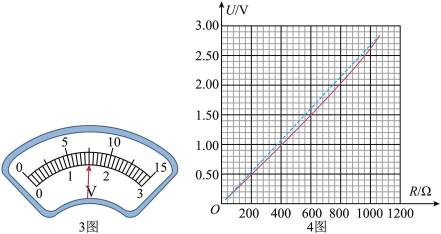

（3）将滑动变阻器滑片移动到合适位置后保持不变，依次测量电路中O与1，2，…，21之间的电压．某次测量时，电压表指针位置如题3图所示，其示数为________V．根据测量数据作出电压U与被测电阻值R的关系图线，如题4图中实线所示．

（4）在题1图所示的电路中，若电源电动势为E，电压表视为理想电压表，滑动变阻器接入的阻值为，定值电阻的总阻值为，当被测电阻为R时，其两端的电压U=________（用E、、、R表示），据此作出理论图线如题4图中虚线所示．小明发现被测电阻较小或较大时，电压的实测值与理论值相差较小．

（5）分析可知，当R较小时，U的实测值与理论值相差较小，是因为电压表的分流小，电压表内阻对测量结果影响较小．小明认为，当R较大时，U的实测值与理论值相差较小，也是因为相同的原因．你是否同意他的观点？请简要说明理由______．

“转碟”是传统的杂技项目，如图所示，质量为m的发光物体放在半径为r的碟子边缘，杂技演员用杆顶住碟子中心，使发光物体随碟子一起在水平面内绕A点做匀速圆周运动。当角速度为时，碟子边缘看似一个光环。求此时发光物体的速度大小和受到的静摩擦力大小f。

“夸父一号”太阳探测卫星可以观测太阳辐射的硬X射线。硬X射线是波长很短的光子，设波长为。若太阳均匀地向各个方向辐射硬X射线，卫星探测仪镜头正对着太阳，每秒接收到N个该种光子。已知探测仪镜头面积为S，卫星离太阳中心的距离为R，普朗克常量为h，光速为c，求：

（1）每个光子的动量p和能量E；

（2）太阳辐射硬X射线的总功率P。

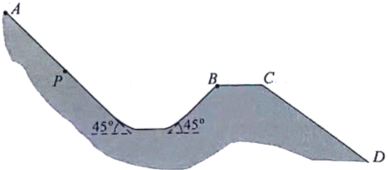

如图所示，滑雪道AB由坡道和水平道组成，且平滑连接，坡道倾角均为45°。平台BC与缓冲坡CD相连。若滑雪者从P点由静止开始下滑，恰好到达B点。滑雪者现从A点由静止开始下滑，从B点飞出。已知A、P间的距离为d，滑雪者与滑道间的动摩擦因数均为，重力加速度为g，不计空气阻力。

（1）求滑雪者运动到P点时间t；

（2）求滑雪者从B点飞出的速度大小v；

（3）若滑雪者能着陆在缓冲坡CD上，求平台BC的最大长度L。
