15．（9分）

在“探究加速度与物体受力、物体质量的关系”实验中，做如下探究：

（1）为猜想加速度与质量的关系，可利用图1所示装置进行对比实验。两小车放在水平板上，前端通过钩码牵引，后端各系一条细线，用板擦把两条细线按在桌上，使小车静止。抬起板擦，小车同时运动，一段时间后按下板擦，小车同时停下。对比两小车的位移，可知加速度与质量大致成反比。关于实验条件，下列正确的是：                                               （选填选项前的字母）。A．小车质量相同，钩码质量不同B．小车质量不同，钩码质量相同C．小车质量不同，钩码质量不同

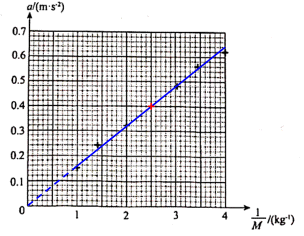

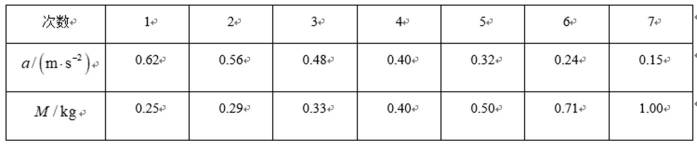

（2）某同学为了定量验证（1）中得到的初步关系，设计实验并得到小车加速度与质量的7组实验数据，如下表所示。在图2所示的坐标纸上已经描好了6组数据点，请将余下的一组数据描在坐标纸上，并作出图像。

（3）在探究加速度与力的关系实验之前，需要思考如何测“力”。请在图3中画出小车受力的示意图。为了简化“力”的测量，下列说法正确的是：__________（选填选项前的字母）。A．使小车沿倾角合适的斜面运动，小车受力可等效为只受绳的拉力B．若斜面倾角过大，小车所受合力将小于绳的拉力C．无论小车运动的加速度多大，砂和桶的重力都等于绳的拉力D．让小车的运动趋近于匀速运动，砂和桶的重力才近似等于绳的拉力

16．（9分）

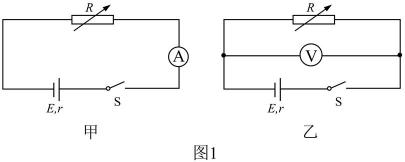

用图1所示的甲、乙两种方法测量某电源的电动势和内电阻（约为1Ω）。其中R为电阻箱，电流表的内电阻约为0.1Ω，电压表的内电阻约为3kΩ。

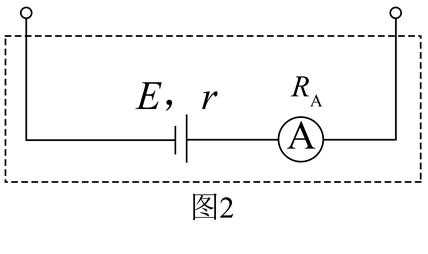

（1）利用图1中甲图实验电路测电源的电动势E和内电阻r，所测量的实际是图2中虚线框所示“等效电源”的电动势和内电阻。若电流表内电阻用表示，请你用E、r和RA表示出、，并简要说明理由。

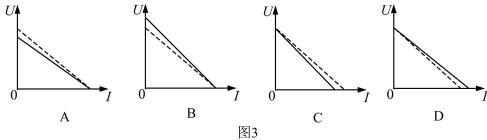

（2）某同学利用图像分析甲、乙两种方法中由电表内电阻引起的实验误差。在图3中，实线是根据实验数据（图甲：U=IR，图乙：）描点作图得到的U-I图像；虚线是该电源的路端电压U随电流I变化的U-I图像（没有电表内电阻影响的理想情况）。

在图3中，对应图甲电路分析的U-I图像是：__________；对应图乙电路分析的U-I图像是：________。

（3）综合上述分析，为了减小由电表内电阻引起的实验误差，本实验应选择图1中的（填“甲”或“乙”）。

17．（9分）

无人机在距离水平地面高度处，以速度水平匀速飞行并释放一包裹，不计空气阻力，重力加速度为。

（1）求包裹释放点到落地点的水平距离；

（2）求包裹落地时的速度大小；

（3）以释放点为坐标原点，初速度方向为轴方向，竖直向下为轴方向，建立平面直角坐标系，写出该包裹运动的轨迹方程。

18．（9分）

如图甲所示，匝的线圈（图中只画了2匝），电阻，其两端与一个的电阻相连，线圈内有指向纸内方向的磁场。线圈中的磁通量按图乙所示规律变化。

（1）判断通过电阻的电流方向；

（2）求线圈产生的感应电动势；

（3）求电阻两端的电压。

19．（10分）

如图甲所示，真空中有一长直细金属导线，与导线同轴放置一半径为的金属圆柱面。假设导线沿径向均匀射出速率相同的电子，已知电子质量为，电荷量为。不考虑出射电子间的相互作用。

（1）可以用以下两种实验方案测量出射电子的初速度：A．在柱面和导线之间，只加恒定电压；B．在柱面内，只加与平行的匀强磁场。

当电压为或磁感应强度为时，刚好没有电子到达柱面。分别计算出射电子的初速度。

（2）撤去柱面，沿柱面原位置放置一个弧长为、长度为的金属片，如图乙所示。在该金属片上检测到出射电子形成的电流为，电子流对该金属片的压强为。求单位长度导线单位时间内出射电子的总动能。
