5.在竖直向上的匀强磁场中,水平放置一个不变形的单匝导体线圈,线圈电阻恒定,规定线圈中感应电流的正方向如图甲所示,当磁场的磁感应强度B随时间t如图乙所示规律变化时,则正确表示线圈中感应电流i随时间t变化规律的图像是( )
4.2013年12月2日“嫦娥三号”探测器在中国西昌卫星发射中心由长征三号乙运载火箭送入太空,14日成功软着陆于月球雨海西北部,15日完成着陆器巡视器分离,并陆续开展了“观天、看地、测月”的科学探测和其它预定任务.若“嫦娥三号”在月球着陆前绕月球做匀速圆周运动的周期为T,轨道半径为R,已知万有引力常量为G.由以上物理量可以求出( )

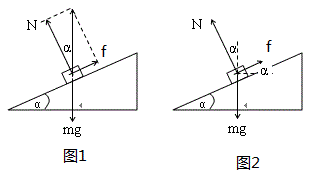

6.质量为m的小物块放在倾角为α的斜面上处于静止,如图所示.若整个装置可以沿水平方向或竖直方向平行移动, 且小物块与斜面体总保持相对静止.下列的哪种运动方式可以使物块对斜面的压力和摩擦力都一定减少( )
7.如图所示,将一木块和木板叠放于水平桌面上,轻质弹簧测力计一端固定,另一端用细线与木块水平相连.现在用绳索与长木板连接,用手向右水平拉绳索,则下面的说法中正确的是( )
8.洛伦兹力演示仪是由励磁线圈(也叫亥姆霍兹线圈)、洛伦兹力管和电源控制部分组成的.励磁线圈是一对彼此平行的共轴串联的圆形线圈,它能够在两线圈之间产生匀强磁场.洛伦兹力管的圆球形玻璃泡内有电子枪,能够连续发射出电子,玻璃泡内充有稀薄的气体,电子束通过泡内气体时能够显示出电子运动的径迹,其结构如图所示.若电子枪垂直磁场方向发射电子,给励磁线圈通电后,能看到电子束的径迹呈圆形.若只增大电子枪的加速电压或励磁线圈中的电流,下列说法正确的是( )
在“把电流表改装为电压表”的实验中,测电流表G 的内阻时备有下列器材:
A.待测电流表(量程lmA ,内阻约几十欧)
B.滑动变阻器(阻值范围0 —100Ω)
C.滑动变阻器(阻值范围0—20kΩ).
D.电阻箱(0—999.9Ω)
E.电阻箱(0—9999Ω)
F.电源(电动势6V ,有内阻)
G.电源(电动势15V ,有内阻)
H.开关.导线
11.若采用如图所示电路测定电流表G的内阻,并要求有较高的精确度,以上器材中,R1应选用__________,R2应选用__________,电源应选用__________(用器材前的英文字母表示).
12.实验要进行的步骤有:
13.若在步骤F中读得R2的阻值是50.0Ω,则电流表内阻Rg= Ω,若要将该电流表改装成量程是3V 的电压表,则应串联一个阻值是___________Ω的电阻.表的刻度盘上原0.6mA 处应改写成___________V.
如图所示,在竖直平面内有一光滑的圆弧轨道,圆弧轨道下端与水平光滑桌面相切,小滑块B静止在水平桌面上.现将小滑块A由圆弧轨道的最高点无初速释放,A沿圆弧轨道下滑并滑上水平桌面,与B碰撞后结合为一个整体,继续沿桌面向前滑动.已知圆弧轨道半径R=0.8m;A和B的质量相等,均为m=1kg.取重力加速度g=10m/s2.求:
14.A运动到圆弧轨道最低点时的速率
15.A运动到圆弧轨道最低点时对圆弧轨道的压力
16.A和B碰撞过程中系统损失的机械能
示波器是一种多功能电学仪器,可以在荧光屏上显示出被检测的电压波形.示波管是示波器的核心部分,它主要由电子枪、偏转系统和荧光屏三部分组成,其简化图如图甲所示.电子枪释放电子并使电子加速后从小孔A射出,偏转系统使电子束发生偏转,电子束打在荧光屏形成光迹.这三部分均封装于真空玻璃壳中.已知电子的电荷量为e,质量为m,电子所受重力及电子之间的相互作用力均可忽略不计,不考虑相对论效应.
17.闭合开关S,电子枪中的灯丝K发热后逸出电子,电子逸出的初速度可忽略不计.经过阴极K和阳极A之间电压为U0的电场加速后,电子从阳极板A上的小孔中射出,求电子射出时的速度v0是多大?
18.电子被U0的电场加速后进入偏转系统,若只考虑电子沿Y(竖直)方向的偏转情况,偏转系统可以简化为如图乙所示的偏转电场.偏转电极的极板长为L1,两板间距离为d,极板右端与荧光屏的距离为L2,当在偏转电极上加如图丙所示的正弦交变电压时(所有电子均能从极板中射出,且电子穿过极板的时间极短,约10-9s),求电子打在荧光屏上产生的亮线的最大长度;
19.若在偏转电极XXˊ上加如图丁所示的电压,在偏转电极YYˊ上加如图丙所示的电压时,荧光屏上显示出如图戊所示的图形,此时XXˊ上所加电压的周期是多少?
若在两个偏转电极上均加上u=Asin(ωt + φ)或u=Acos(ωt + φ)(φ取各种不同值)交变电压时,荧光屏上将显示出各种各样的图形,这些图形称为李萨茹图形.若在偏转电极YYˊ上加如图丙所示的电压,在偏转电极XXˊ上加如图己所示的电压时,请你尝试画出荧光屏上将会出现的图形(画在答题纸上的方格图内).
甲 乙 丙
丁 戊 己
光对被照射物体单位面积上所施加的压力叫光压,也称为辐射压强.1899年,俄国物理学家列别捷夫用实验测得了光压,证实了光压的存在.根据光的粒子性,在理解光压的问题上,可以简化为如下模型:一束光照射到物体表面,可以看作大量光子以速度c连续不断地撞向物体表面(光子有些被吸收,而有些被反射回来),因而就对物体表面产生持续、均匀的压力.
20.假想一个质量为m的小球,沿光滑水平面以速度v撞向一个竖直墙壁,若反弹回来的速度大小仍然是v.求这个小球动量的改变量(回答出大小和方向).
21.爱因斯坦总结了普朗克的能量子的理论,得出每一个光子的能量E=hν,在爱因斯坦的相对论中,质量为m的物体具有的能量为E=mc2,结合你所学过的动量和能量守恒的知识,证明:光子的动量(其中,c为光速,h为普朗克恒量,ν为光子的频率,λ为光子的波长).
22.由于光压的存在,科学家们设想在太空中利用太阳帆船进行星际旅行——利用太空中阻力很小的特点,制作一个面积足够大的帆接收太阳光,利用光压推动太阳帆船前进,进行星际旅行.假设在太空中某位置,太阳光在单位时间内、垂直通过单位面积的能量为E0,太阳光波长的均值为λ,光速为c,太空帆的面积为A,太空船的总质量为M,光子照射到太阳帆上的反射率为百分之百,求太阳光的光压作用在太空船上产生的最大加速度是多少?
根据上述对太空帆船的了解及所学过的知识,你简单地说明一下,太空帆船设想的可能性及困难(至少两条).
在“探究力的平行四边形定则”的实验中,实验装置示意图如图甲所示,其中AO为橡皮绳,OB和OC为细绳,A为固定橡皮筋的图钉, O为橡皮筋与细绳的结点.先用两个弹簧测力计将橡皮绳的一端拉至O点,测出两个拉力F1和F2;再用一个弹簧测力计将橡皮绳拉至O点,测出其拉力F´.图乙是某同学在白纸上根据实验结果作出的力的图示.
9.图乙中的F与F´两力中,方向一定沿AO方向的是____________
10.采取下列哪些措施可以起到减小实验误差的作用____________
