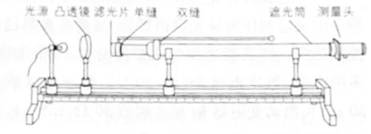

（8分）（1）某同学通过双缝干涉实验测量单色光的波长，实验装置如图1所示，其中测量头包括毛玻璃、游标尺、分划板、手轮、目镜等．

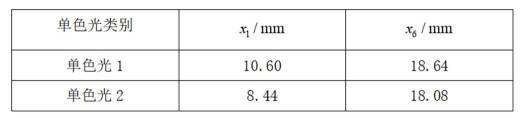

该同学调整好实验装置后，分别用红色、绿色滤光片，对干涉条纹进行测量，并记录第一条和第六条亮纹中心位置对应的游标尺读数，如表所示：

根据表中数据，判断单色光1为____________（填“红光”或“绿光”）．

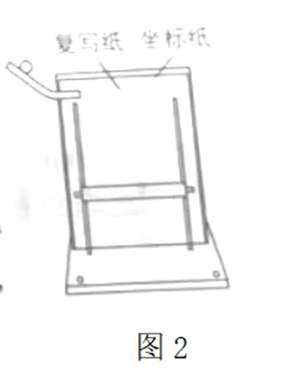

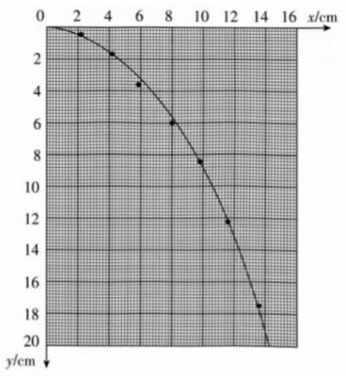

（2）图2为探究平抛运动特点的装置，其斜槽位置固定且末端水平，固定坐标纸的背板处于竖直面内，钢球在斜槽中从某一高度滚下，从末端飞出，落在倾斜的挡板上挤压复写纸，在坐标纸上留下印迹．某同学利用此装置通过多次释放钢球，得到了如图3所示的印迹，坐标纸的y轴对应竖直方向，坐标原点对应平抛起点．

①每次由静止释放钢球时，钢球在斜槽上的高度____________（填“相同”或“不同”）．

②在坐标纸中描绘出钢球做平抛运动的轨迹．

③根据轨迹，求得钢球做平抛运动的初速度大小为____________（当地重力加速度g

为,保留2位有效数字）．

（8分）某种花卉喜光，但阳光太强时易受损伤．某兴趣小组决定制作简易光强报警器，以便在光照过强时提醒花农．该实验用到的主要器材如下：学生电源、多用电表、数字电压表、数字电流表、滑动变阻器R（最大阻值）、白炽灯、可调电阻、发光二极管、光敏电阻型三极管、开关和若干导线等．

（1）判断发光二极管的极性

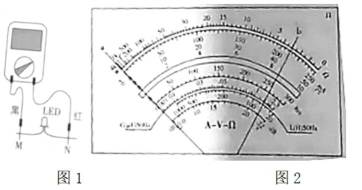

使用多用电表的“”欧姆挡测量二极管的电阻．如图1所示，当黑表笔与接线端M接触、红表笔与接线端N接触时，多用电表指针位于表盘中a位置（见图2）；对调红、黑表笔后指针位于表盘中b位置（见图2）．由此判断M端为二极管的____________（填“正极”或“负极”）．

（2）研究光敏电阻在不同光照条件下的伏安特性

①采用图3中的器材进行实验，部分实物连接已完成．要求闭合开关后电压表和电流表的读数

从0开始．导线和的另一端应分别连接滑动变阻器的____________、____________、____________接线柱（以上三空选填接线柱标号“A”“B”“C”或“D”）．

图3

②图4为不同光照强度下得到的光敏电阻伏安特性图3曲线，图中曲线Ⅰ、Ⅱ和Ⅲ对应光敏电阻受到的光照由弱到强．由图像可知，光敏电阻的阻值随其表面受到光照的增强而____________（填“增大”或“减小”）．

（3）组装光强报警器电路并测试其功能

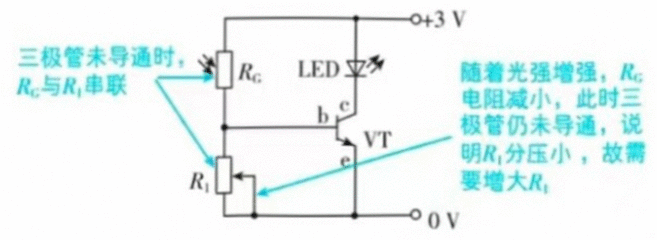

图5为利用光敏电阻、发光二极管、三极管（当b、e间电压达到一定程度后，三极管被导通）等元件设计的电路．组装好光强报警器后，在测试过程中发现，当照射到光敏电阻表面的光强达到报警值时，发光二极管并不发光，为使报警器正常工作，应____________（填“增大”或“减小”）可调电阻的阻值，直至发光二极管发光．

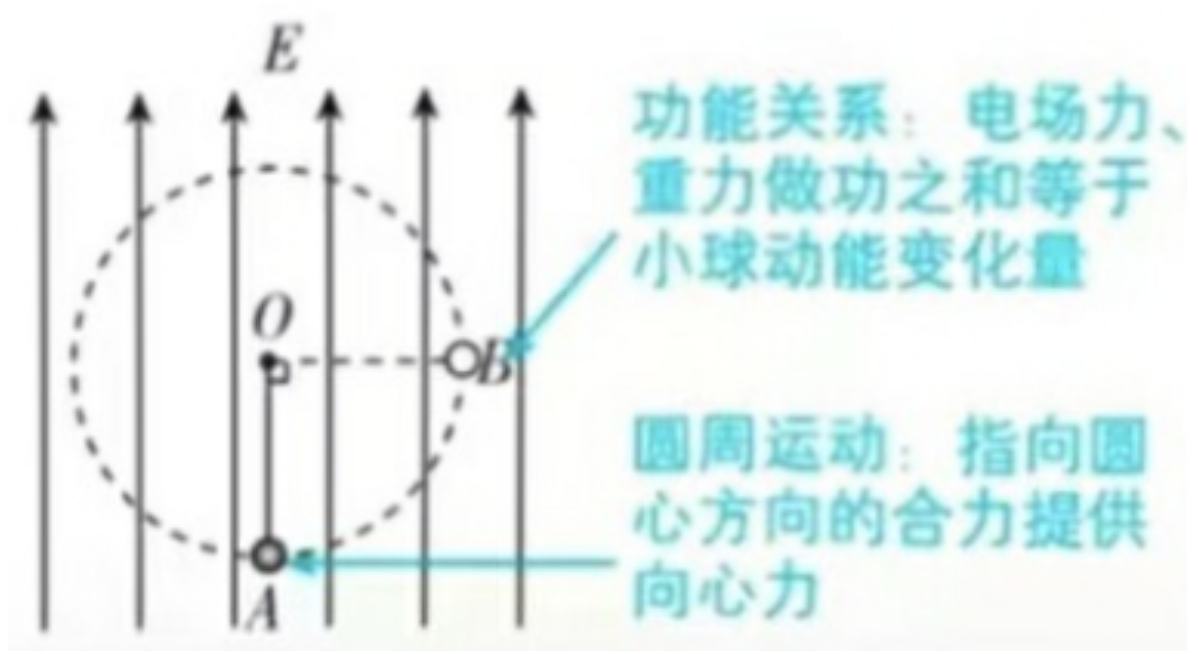

（8分）如图，竖直向上的匀强电场中，用长为L的绝缘细线系住一带电小球，在竖直平面内绕O点做圆周运动．图中A、B为圆周上的两点，A点为最低点，B点与O点等高．当小球运动到A点时，细线对小球的拉力恰好为0，已知小球的电荷量为、质量为m,A、B两点间的电势差为U，重力加速度大小为g,求：

（1）电场强度E的大小．

（2）小球在A、B两点的速度大小．

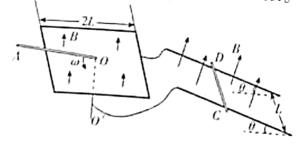

（14分）如图，边长为的正方形金属细框固定放置在绝缘水平面上，细框中心O处固定一竖直细导体轴．间距为L、与水平面成角的平行导轨通过导线分别与细框及导体轴相连．导轨和细框分别处在与各自所在平面垂直的匀强磁场中，磁感应强度大小均为B．足够长的细导体棒在水平面内绕O点以角速度匀速转动，水平放置在导轨上的导体棒始终静止．棒在转动过程中，棒在所受安培力达到最大和最小时均恰好能静止．已知棒在导轨间的电阻值为R,电路中其余部分的电阻均不计，棒始终与导轨垂直，各部分始终接触良好，不计空气阻力，重力加速度大小为g．

（1）求棒所受安培力的最大值和最小值．

（2）锁定棒，推动棒下滑，撤去推力瞬间，棒的加速度大小为a，所受安培力大小等于（1）问中安培力的最大值，求棒与导轨间的动摩擦因数．
